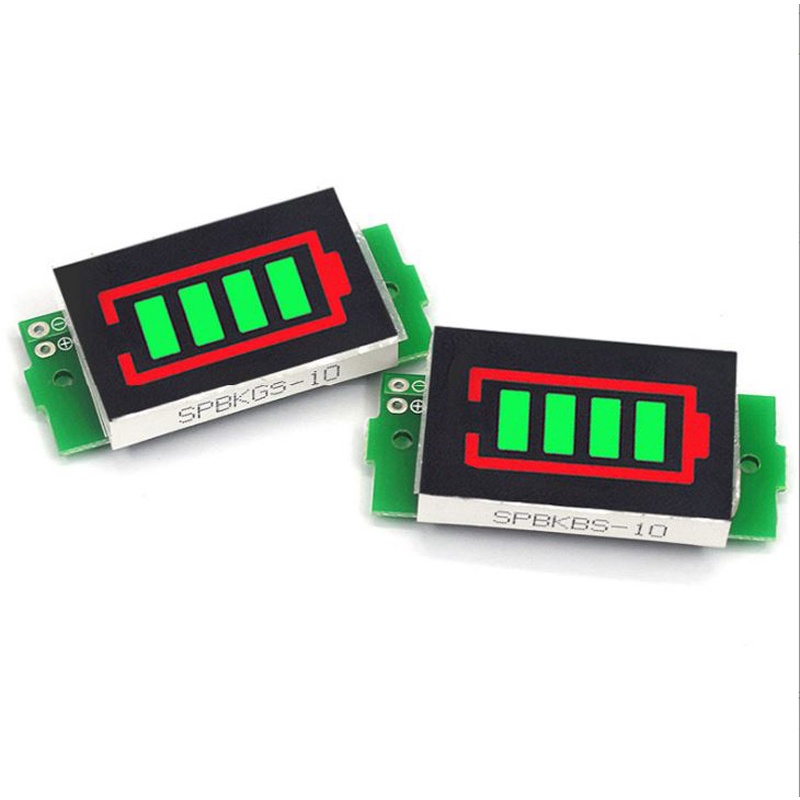

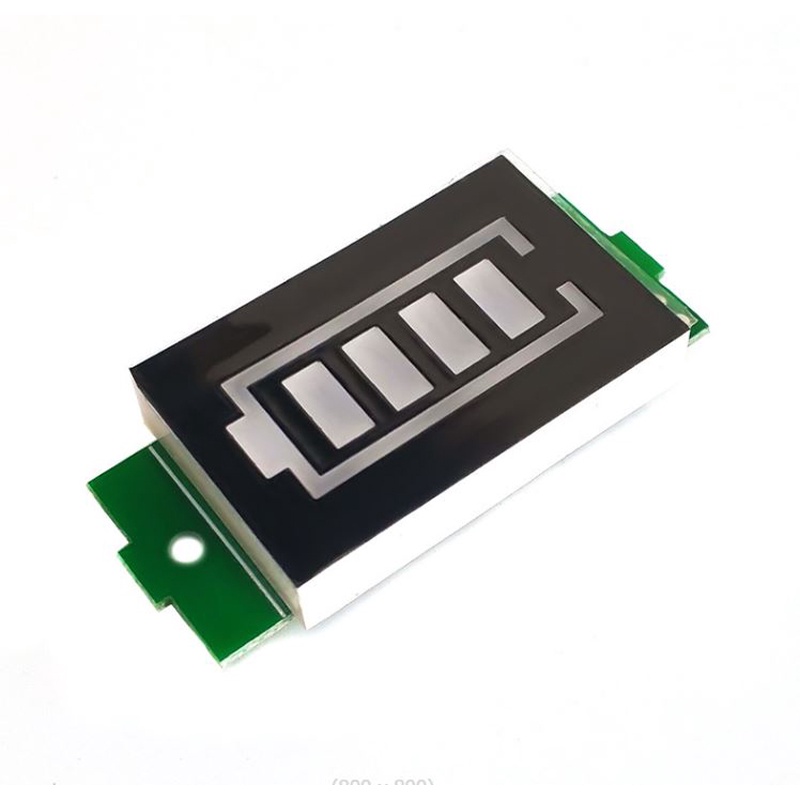

Đồng hồ LED hiển thị mức pin Lithium 1/2/3/4/6/7/8S

1. Đồng hồ tùy chọn từ S1-S8 chỉ có thể được kết nối để đo một loại và không được phép có 2 hoặc nhiều pin lithium ngắn mạch cùng một lúc. 2. Lĩnh vực ứng dụng: Đo Pin Lithium từ 1S đến 8S, cần báo mức pin nào trong 1->8s thì hàn/chấm chì nối 2 điểm tương ứng ở mặt sau của đồng hồ. 3. Cách sử dụng: Kết nối cổng âm và dương của đồng hồ led với cổng âm và dương của pin cần kiểm tra, mạch hiển thị kỹ thuật số sẽ hiển thị mức pin theo thời gian thực. Lưu ý rằng nếu một số chuỗi pin lithium được kết nối nối tiếp, thì phải kết nối 2 tiếp điểm tại vị trí tương ứng. Ví dụ, nếu bạn đo pin 2S (nghĩa là hai pin lithium 3.7V được mắc nối tiếp), bạn cần nối 2 tiếp điểm trên trên mạch ở vị trí S2. 4. Chú ý chọn số lượng dây ắc quy tương ứng, và sử dụng trong dải điện áp tương ứng. Không vượt quá điện áp tối đa là 4,3 * N. (Ví dụ: nếu tiếp điểm của S3 được kết nối, thì điện áp tối đa mà mô-đun phát hiện không được vượt quá 4,3 * 3 = 12,9V) Khi điện áp của acquy lớn hơn Nx3.3V thì nó sẽ sáng lên 1 nguồn điện lưới (Lưu ý: N tượng trưng cho số lượng pin) Hiển thị thông số điện lượng: (Lưu ý: N tượng trưng cho số lượng pin) 1. Khi pin điện áp vượt quá N * 3,3V, led sáng 1 vạch. 2. Khi điện áp pin vượt quá N * 3,5V, led sáng 2 vạch. 3. Khi điện áp pin vượt quá N * 3,7V, led sáng 3 vạch. 4. Khi điện áp pin vượt quá N * 3.9V, led sáng 4 vạch. 5. Khi điện áp pin nhỏ hơn N * 3.3V, đồng hồ tắt. (Pin dưới 25%, chỉ hiện khung màu đỏ)
