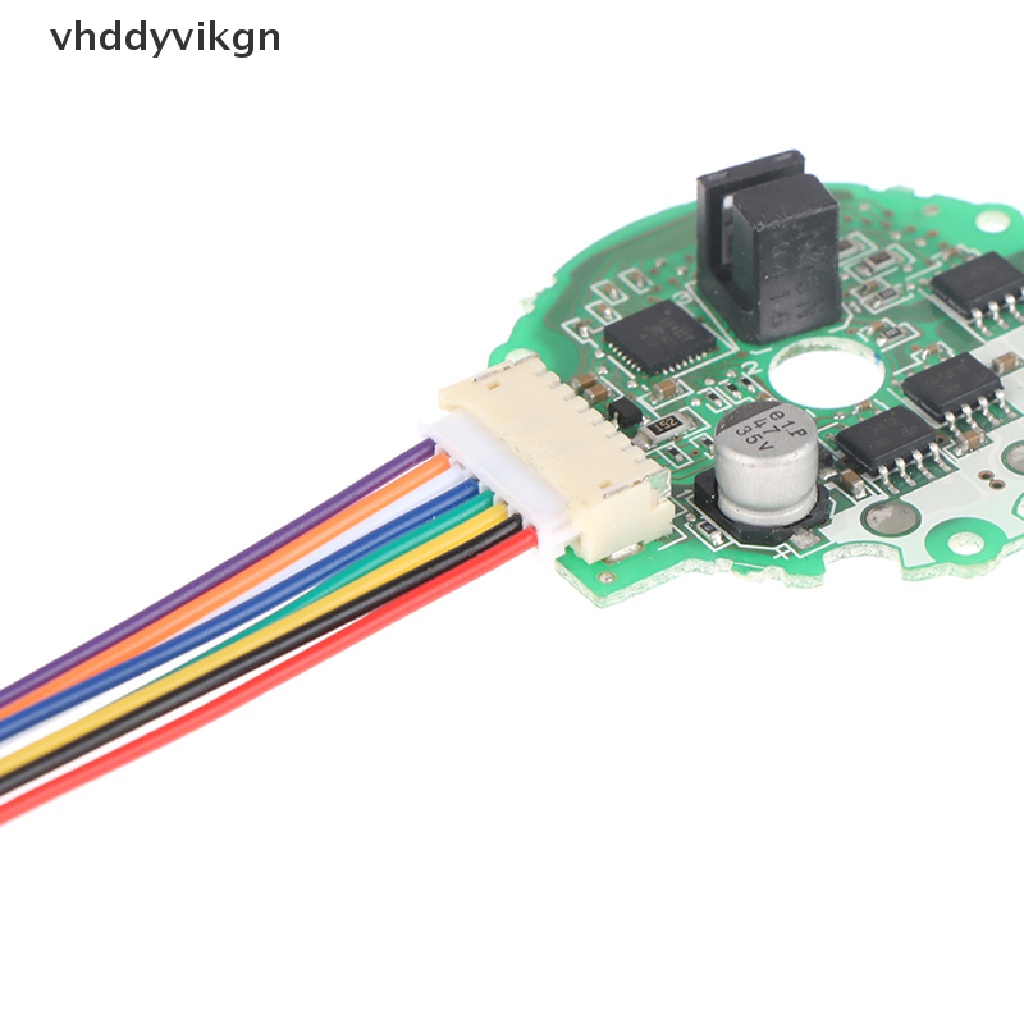

Bảng Mạch Điều Khiển Động Cơ Không Chổi Than VHDD 12V-24V Chuyên Dụng

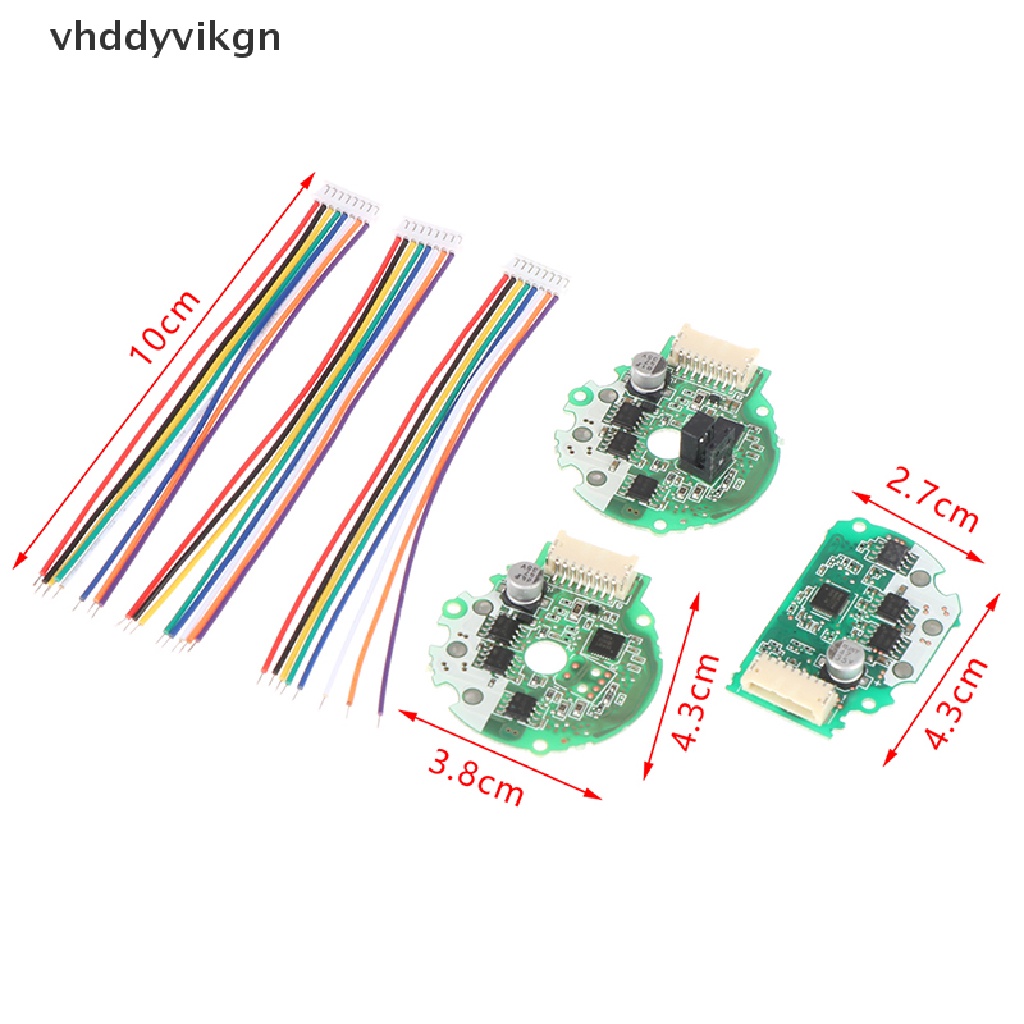

Mô tả sản phẩm: 100% hàng mới và chất lượng cao Màu sắc: Như được hiển thị Size: Kích thước tiêu chuẩn Gói bao gồm: Bảng điều khiển 1Pc Bảng điều khiển không chổi than thu nhỏ Nhật Bản Nidec, ổ đĩa động cơ servo không chổi than 24 giờ, Hỗ trợ sản xuất các bộ mã hóa 100 dòng với chức năng điều chỉnh tốc độ PWM / chuyển tiếp / dừng ngược / khẩn cấp. Chức năng kiểm tra là rất tốt. Có ba kiểu: 1#: Thiết kế nửa bo mạch mà không cần đo tốc độ optocoupler. 2#: Không có máy đo tốc độ, Thích hợp cho việc lái xe động cơ không chổi than siêu nhỏ; 3#: Với máy đo tốc độ optocoupler, Hỗ trợ bộ mã hóa kênh kép 100 dòng, thích hợp để làm động cơ không chổi than mã có độ chính xác cao; Một cáp plug-in được cung cấp miễn phí sạc với từng bảng điều khiển. Thử nghiệm để kết nối động cơ không chổi than Nidec 24h, Kiểm tra điện áp 9V ~ 12V ~ 24V có thể chạy, 9v, dòng không tải: 70ma, tốc độ: khoảng 2246 vòng / phút; 12v, dòng điện không tải: 80mA, tốc độ: khoảng 3020 vòng / phút; 24 V, dòng không tải: 110 Ma, tốc độ quay: khoảng 6100 vòng / phút. Phương thức vận hành thử nghiệm đơn giản của động cơ: dây màu đỏ được kết nối với điện cực dương, dây đen được kết nối với điện cực âm, dây màu vàng được kết nối với dây khởi động và điện trở 1K là Kết nối với điện cực dương của nguồn điện, nhỏ hơn 12V, không có điện trở, sau đó dây PWM màu xanh lá cây kết nối với điện cực âm có thể chạy ở tốc độ cao. Tín hiệu chiều rộng xung 20kHz đường màu xanh lá cây có thể điều chỉnh tốc độ. Dây màu xanh lam kết nối với cực âm có thể được chuyển đổi giữa các cực âm và dương. Chú ý chuyển đổi tiến và ngược lại sau khi tắt để tránh tăng đột biến tức thì. Điện áp cung cấp điện mã hóa là 5V. Nếu không yêu cầu chức năng bộ mã hóa, nó có thể bị bỏ qua. Hãy chú ý đến dây điện khi sử dụng. Cẩn thận: Nghiêm cấm việc kết nối bảng điều khiển không chổi than với mặt sai. Cần có nguồn điện DC điều chỉnh chống sét lan truyền, Chẳng hạn như pin, nguồn điện điều chỉnh, v.v. Ghi chú: 1. Vui lòng cho phép chênh lệch kích thước nhỏ 5-10mm do đo lường thủ công. 2. Màu sắc thực tế của sản phẩm có thể hơi khác so với hình ảnh và trang web là do các yếu tố khác nhau như độ sáng của màn hình và độ sáng của ánh sáng.
