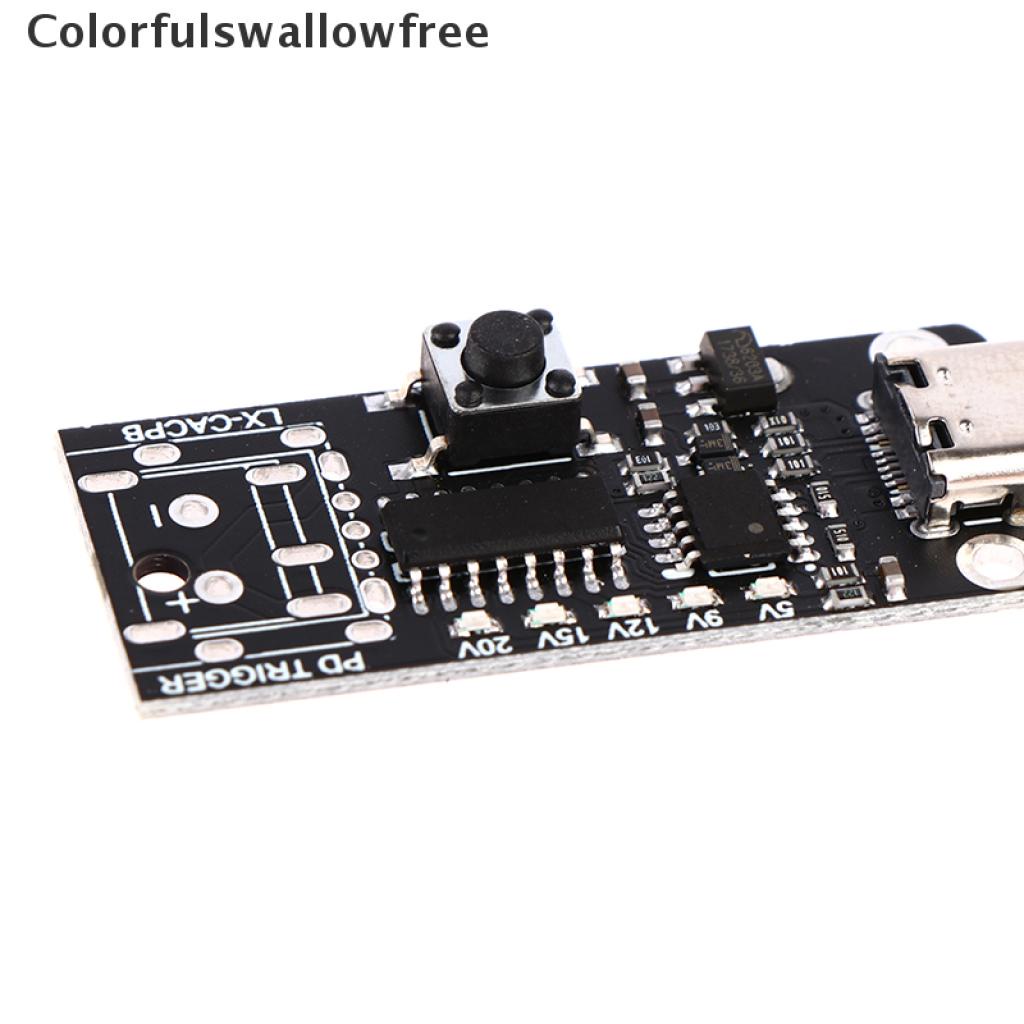

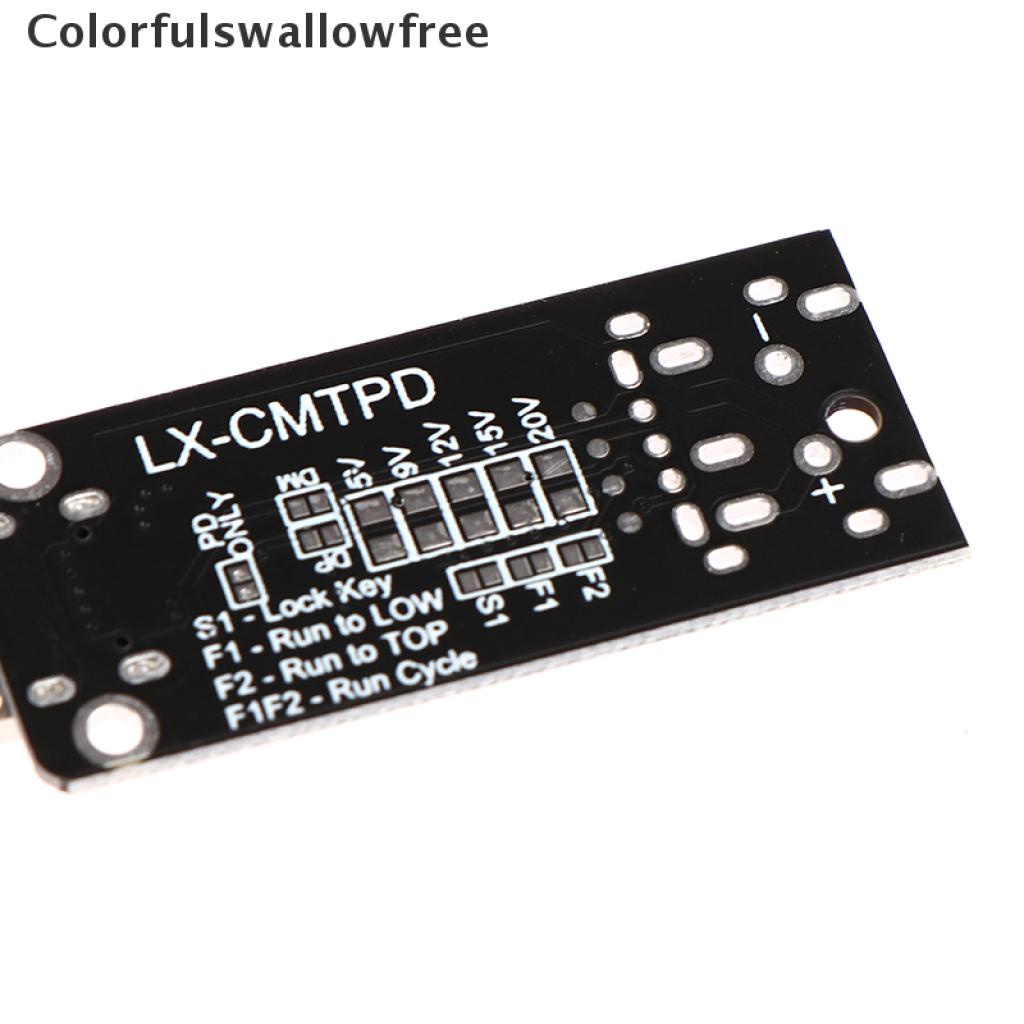

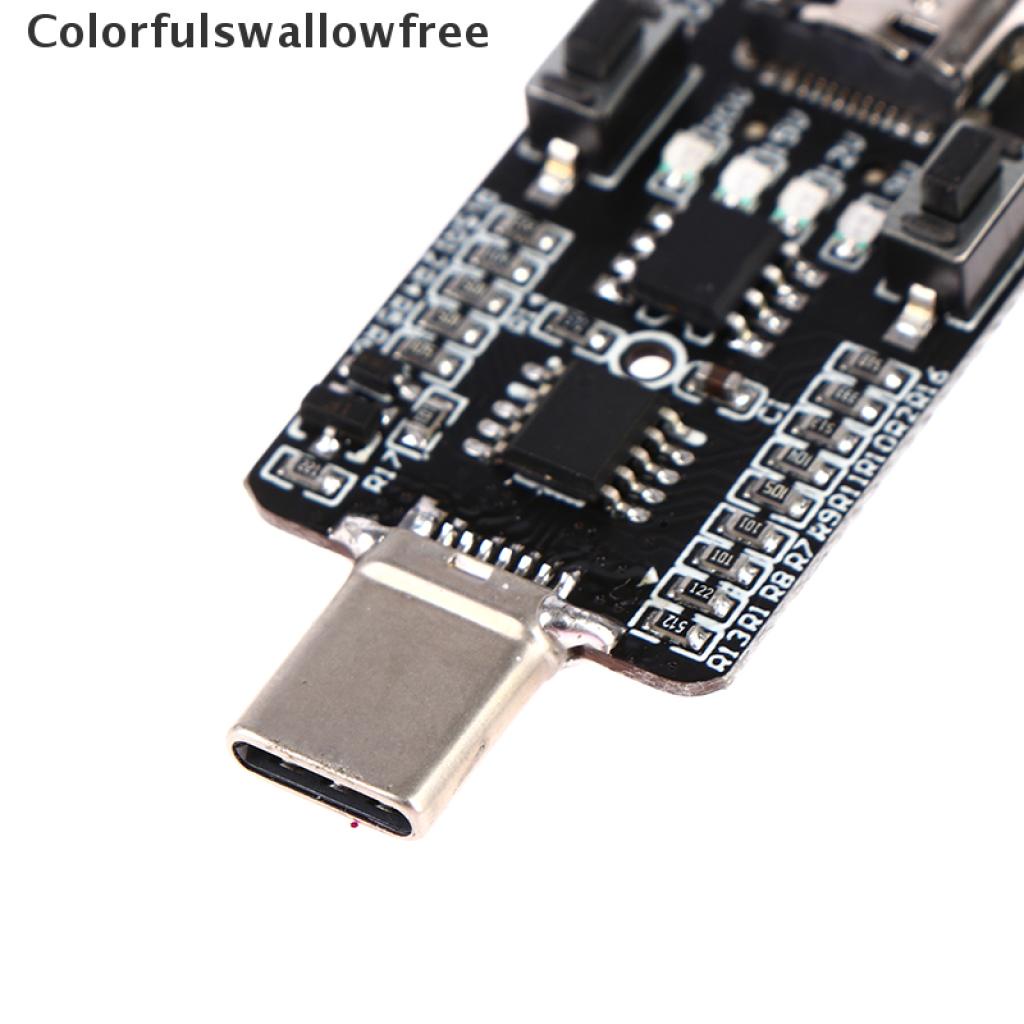

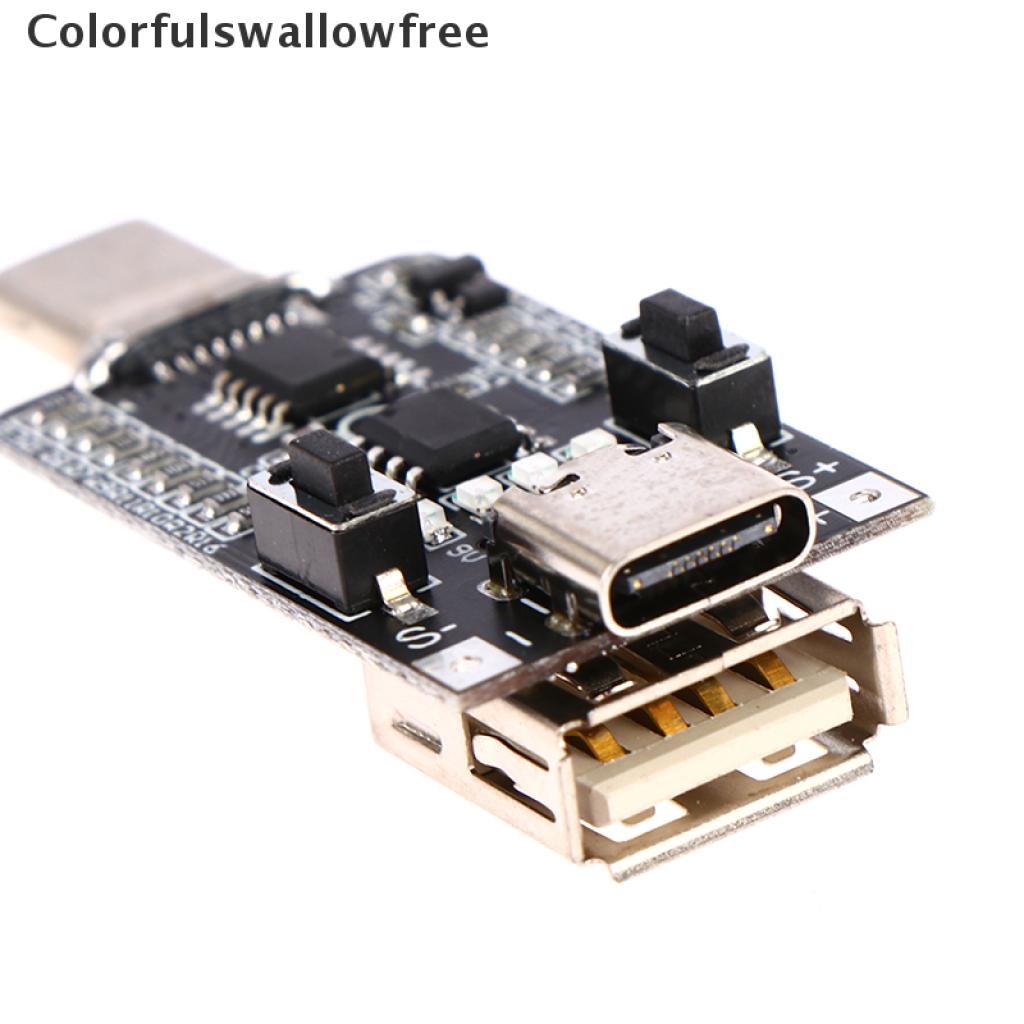

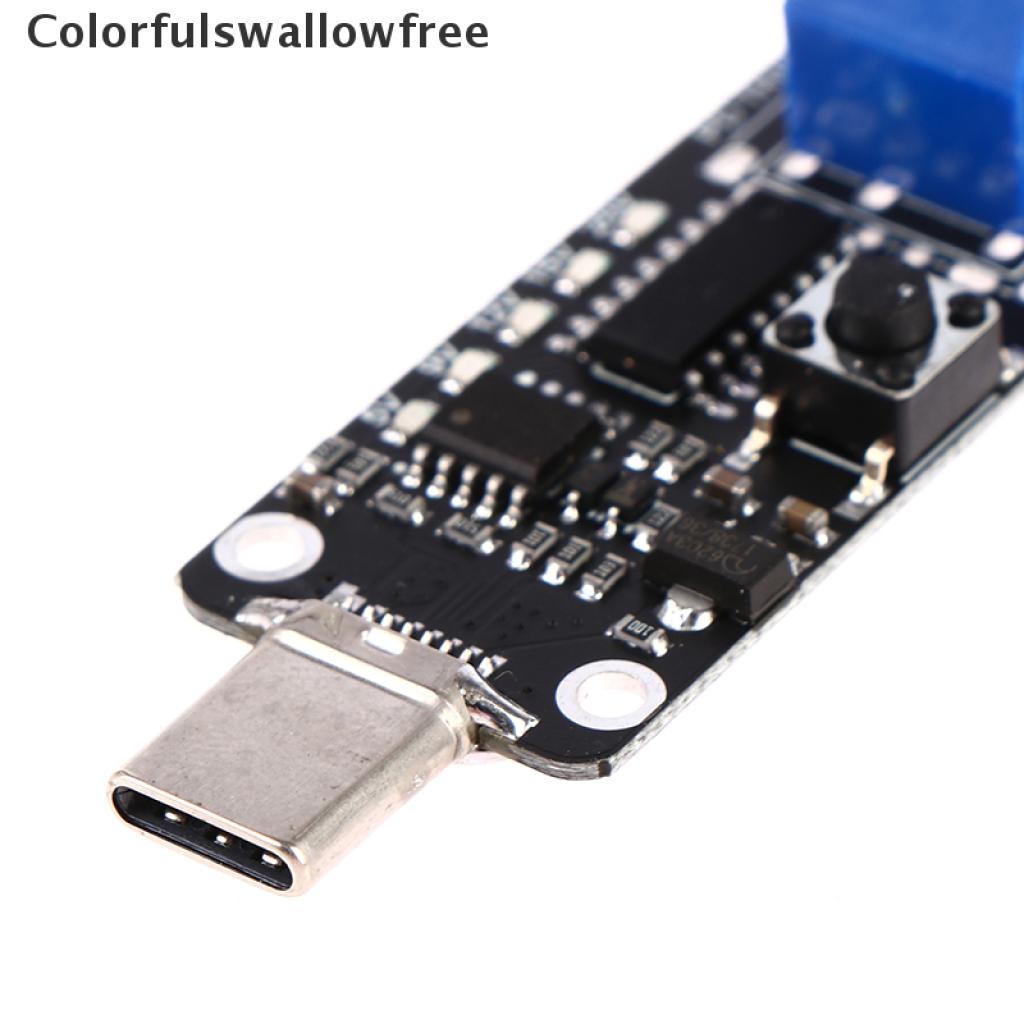

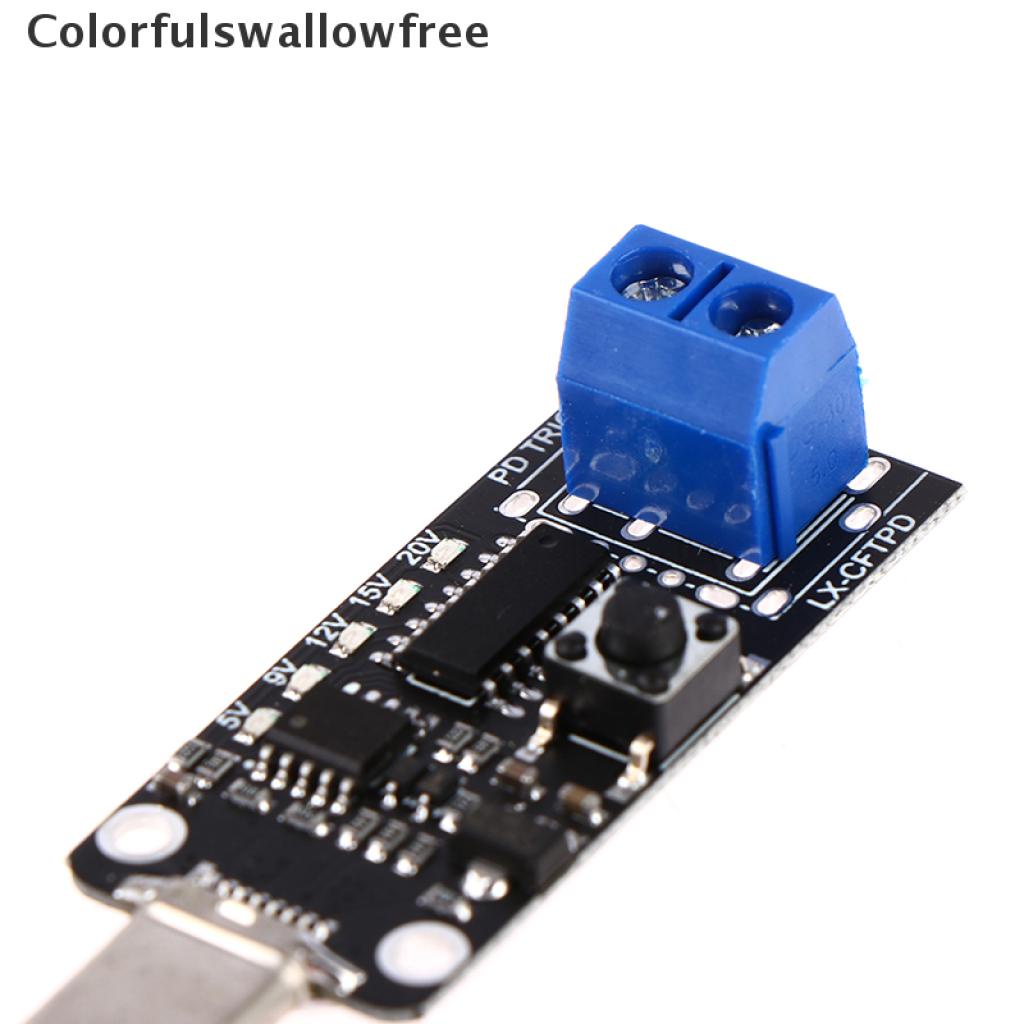

Bảng mạch kích hoạt USB Loại C 9v 12v 15v Pd 2.0 3.0

Thời gian giao hàng dự kiến cho sản phẩm này là từ 7-9 ngày Mô tả sản phẩm: - Đây là mạch sạc PD2.0 / 3.0. - Người ta thường sử dụng các Pin sạc dự phòng với giao thức PD như Pin sạc dự phòng hoặc bộ sạc để thủ thuật điện áp tương ứng tới notebook và bộ định tuyến. Đặc trưng: 1). Hỗ trợ đầu ra thủ thuật điện áp PD3.0 và PD2.0 và chế độ có thể được chuyển đổi tự do. 2). Có chức năng khóa phím để tránh hoạt động sai. 3). Có chỉ báo đầu ra LED để hiển thị trạng thái làm việc. 4). Các thông số được lưu tự động và cài đặt mạch sạc cuối cùng được thực hiện khi bật lại nguồn. 5). Tiêu thụ điện năng cực thấp, hỗ trợ đầu ra 100W. Thông số: 1) Tên sản phẩm: mạch sạc PD2.0 / 3.0 2). Điện áp đầu vào: DC 5V 3). Nhận điện áp đầu ra: 5V> 9V> 12V> 15V> 20V 4) .Điện áp đầu ra tối đa: 20V 5) .Dòng điện đầu ra tối đa: 5A 6). Nhiệt độ hoạt động: -25 ℃ ~ 85 ℃ 7) .Độ ẩm hoạt động: 5% ~ 95% RH 8) .Kích thước: 44 * 20 * 15mm Hướng dẫn sử dụng (phải sử dụng nguồn điện với giao thức PD): 1). Nhấn và giữ nút S-, sau đó lắp mạch vào nguồn điện, sau đó đặt lại về đầu ra 5V (">>" có nghĩa là bật nguồn). 2). Nhấn và giữ nút S +, sau đó lắp mô-đun vào nguồn điện. Tại thời điểm này, hãy chuyển xem có bật khóa phím và lưu trạng thái sau khi bật nguồn hay không. điều chỉnh điện áp sau khi bật nguồn để tránh hoạt động sai. 3). Sau khi bật nguồn, nhấn và giữ nút S + không buông, sau đó nhấn nút S- và mở khóa khi có nút khóa. 4). Sau khi bật nguồn, nhấn và giữ nút S- không buông, sau đó nhấn nút S + để khóa nút. 5). Khởi động nhanh: Cắm mạch vào nguồn điện PD, lúc này đèn LED báo hiệu điện áp mạch sạc dòng điện cài đặt, nếu không sáng thì đó là 5V mặc định. Điều chỉnh điện áp đầu ra: Bo mạch bị khóa theo mặc định, trước tiên bạn cần mở khóa. Phương pháp là nhấn và giữ nút S + rồi nhấn nút S- Tại thời điểm này, quá trình mở khóa hoàn tất và bạn có thể nhả nút Sau đó nhấp vào nút S + để tăng điện áp hoặc nhấp vào nút S- để giảm điện áp. Hướng dẫn sử dụng chức năng kiểm tra: 1). Nhấn đồng thời nút S- và nút S + rồi bật nguồn, mô-đun chuyển sang chế độ thử nghiệm và điện áp đầu ra sẽ tự động xoay vòng từ 5V> 9V> 12V> 15V> 20V. Thời gian thay đổi điện áp có thể điều chỉnh bằng S + và nút S, tính bằng giây. 2). Chức năng này là chức năng kiểm tra, chế độ không được lưu và có thể lưu thời gian chuyển đổi. Mô tả giao diện: 1. Đầu cắm giao diện Type-C: Đầu nối Type-C: Kết nối nguồn điện PD làm đầu vào, có thể cho dòng điện và điện áp đầu vào 20V 5A. 2. Cổng cắm giao diện Type-C: Được sử dụng như một đầu vào để kết nối với nguồn điện PD, hoặc như một giao diện đầu ra, có thể xuất ra điện áp và dòng điện 20V 5A. 3. Cổng cắm giao diện USB-A: Là giao diện đầu ra, có thể xuất ra điện áp và dòng điện 20V 3A. 4. Tấm đệm đấu dây âm và dương: như một giao diện đầu ra, có thể xuất ra điện áp và dòng điện 20V 5A.
