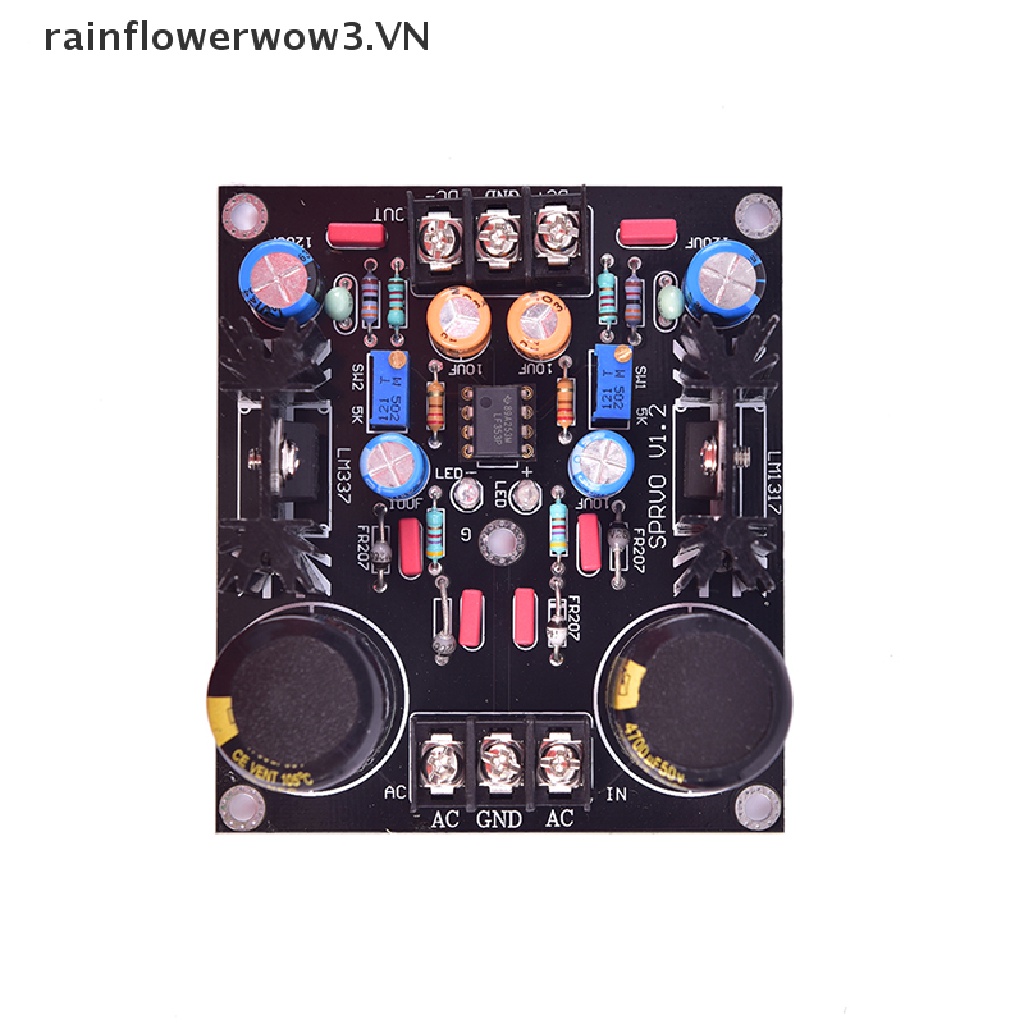

Bảng Mạch Lọc Nguồn AC Sang DC LM317 LM337

Đặc điểm: Tấm được làm bằng bảng sợi thủy tinh hai mặt chất lượng cao 1.6MM, hai thông số kỹ thuật 22 * 30, tụ điện lớn lọc 50V 4700UF, Bố cục sử dụng mặt đất cổ điển, hai mặt của bố cục đối xứng, đẹp và hào phóng. Yêu cầu điện áp AC đầu vào: 24V trở xuống - 0-24V trở xuống Dải điện áp DC đầu ra: 1.5V- (đầu vào AC × 1.4 lần = DC tối đa) Dòng điện đầu ra tối đa đỉnh: 1.5A Lưu ý 1: Bảng nguồn PCB này là một bảng điều chỉnh đô la, không có hiệu ứng boosg. Nếu chỉnh lưu AC 18V là 25V DC, thì điện áp có thể điều chỉnh cao nhất của nó là 25V. Lưu ý 2: Điện áp đầu ra của nhà máy được điều chỉnh để cộng hoặc trừ 5V theo mặc định. Người mua có thể điều chỉnh điện áp khi cần thiết sau khi nhận hàng. Phương pháp điều chỉnh là tìm thành phần tinh chỉnh 3296, xoay sang trái để lấy buck và xoay nó sang phải để tăng cường. Lưu ý 3: “AC IN” là thiết bị đầu cuối đầu vào AC, “DC OUT” là thiết bị đầu cuối đầu ra DC. Khi cài đặt, hãy chú ý đến các thiết bị đầu cuối đầu vào và đầu ra. Không đảo ngược kết nối. Không đốt khối amply LF353 op. Gói hàng bao gồm: 1 CÁI x Mô-đun
