Bảng Mạch Phát Triển STM32F103C6T6 STM32F103C8T6 ARM STM32 Minimum Cho Arduino ST-Link V2 Mini STM8

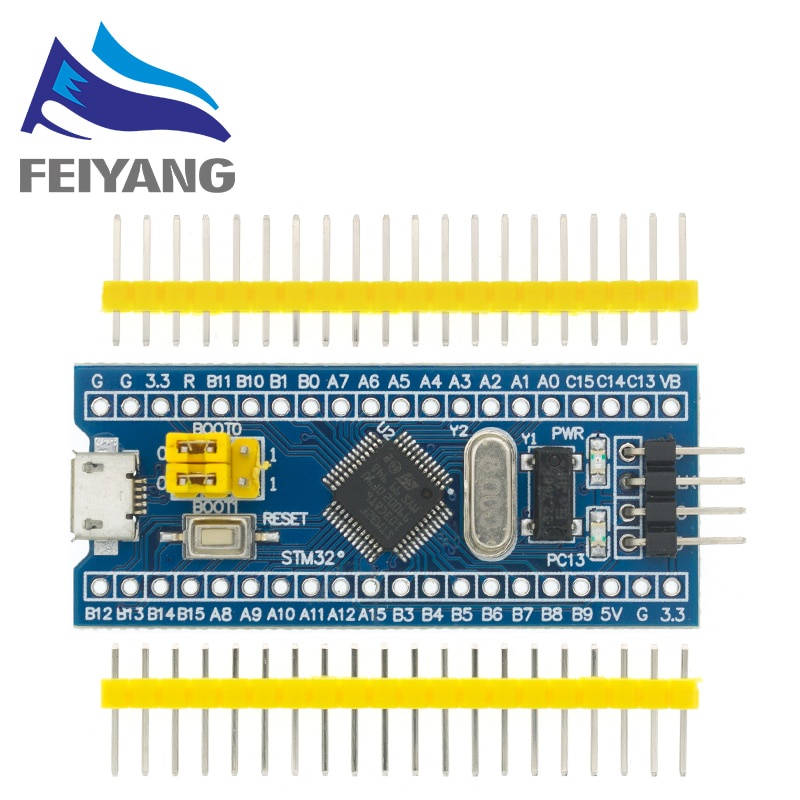

Thông tin sản phẩm Đây là một chip lõi dựa trên bảng lõi CS32F103C8T6 ARM, các tính năng như sau: 1, bo mạch dựa trên mạch MCU cơ bản nhất, mạch tinh thể 8M và 32768, mạch cấp nguồn USB. 2, bảng lõi được chia thành hai hàng dẫn đến tất cả các cổng I / O. 3, với giao diện tải xuống gỡ lỗi mô phỏng SWD, đơn giản và thuận tiện, tốc độ gỡ lỗi. 4, việc sử dụng giao diện Mirco USB, bạn có thể thực hiện giao tiếp USB và cung cấp điện, giao diện USB, tương thích với giao diện sạc điện thoại di động Andrews thông thường. 6, Thương hiệu Epson pha lê RTC, dễ khởi động, ổn định hơn. 7, với chân đôi, nhưng chốt không mặc định hàn, người dùng theo các tình huống ứng dụng của riêng họ để chọn hướng hàn của riêng họ. Nếu yêu cầu hàn, vui lòng nói với chủ sở hữu. Keil có thể được sử dụng để biên dịch, bộ biên dịch IAR, có thể được tải xuống thông qua các thủ tục J-Link hoặc USART1, các thủ tục là chủ sở hữu và các thủ tục tẩy dầu, có vấn đề có thể tham khảo ý kiến của chủ sở hữu. Mô tả Chip: 1, 32F103C8T6 Loại gói: LQFP; Số chân: 48; Kernel: Cortex-M3; Tần số hoạt động: 72MHz; Nguồn lưu trữ: 64K Byte Flash, 20KByte SRAM; Tài nguyên giao diện: 2x SPI, 3x USART, 2x I2C, 1x CAN, 37x cổng I / O, Chuyển đổi tương tự sang kỹ thuật số: 2x ADC (12-bit / 16 kênh) Hẹn giờ: 3 bộ hẹn giờ chung và 1 bộ hẹn giờ nâng cao Tải xuống gỡ lỗi: Hỗ trợ giao diện debug JTAG / SWD để tải xuống, hỗ trợ IAP. 2, chip điều chỉnh RT9193: 3.3V, đầu ra tối đa 300mA. Mô tả giao diện: 1, giao diện SWD: hỗ trợ mô phỏng, tải xuống và gỡ lỗi. 2, giao diện Mirco USB: cấp nguồn và giao tiếp USB, không hỗ trợ tải xuống. 3, giao diện USART1: USART1 có thể được sử dụng để tải xuống chương trình hoặc sử dụng USART1 để liên lạc. 4, giao diện chân MCU: dẫn tất cả các chân cổng I / O, dễ dàng kết nối với thiết bị ngoại vi. Giao diện đầu vào và đầu ra nguồn 5V và 3,3V: thường được sử dụng trong nguồn điện bên ngoài hoặc với các mô-đun khác để xử lý mặt đất thông thường Mô tả thiết bị khác: 1, Đèn LED nguồn (PWR): Trạng thái chỉ báo nguồn, có thể xác định nguồn điện có ổn định hay không. 2, đèn LED người dùng (PC13): để tạo điều kiện thuận lợi cho việc kiểm tra đầu ra I / O hoặc cho biết chương trình đang chạy. 3, bắt đầu nhảy chọn chế độ lập trình: (1, bộ nhớ flash người dùng 2, SRAM 3, bộ nhớ hệ thống). 4, nút đặt lại: chip đặt lại cho chương trình người dùng. 5, 8M Crystal: Tần số có thể được đặt để làm cho hệ thống đồng hồ ở 72MHz. Pha lê 6,32,768KHz: Có sẵn để tích hợp RTC hoặc để hiệu chuẩn.
