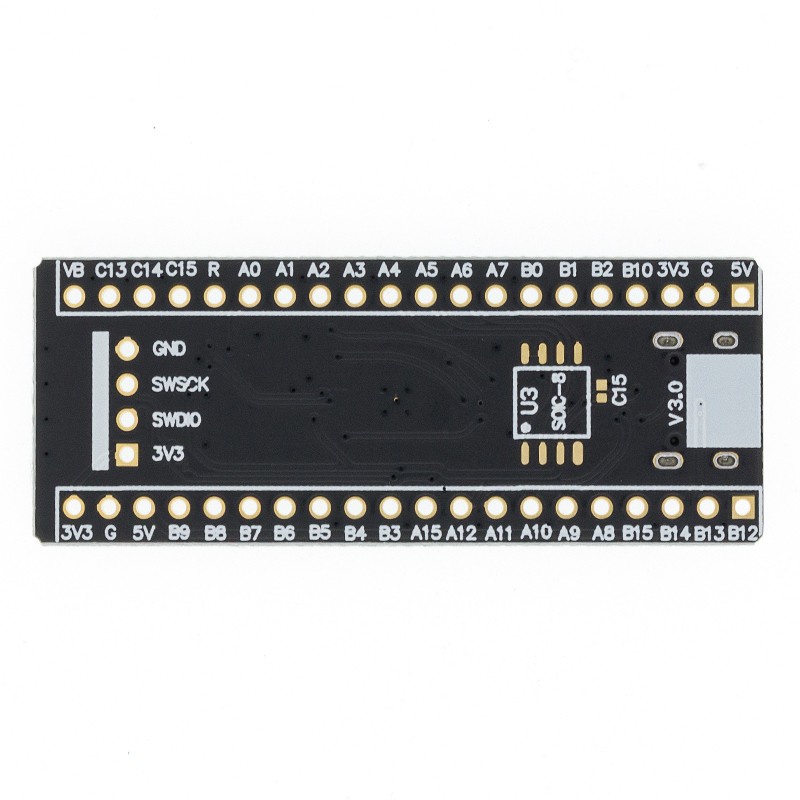

Bảng mạch phát triển Stm32F401 V3.0 STM32F401CCU6 Stm32F411Cu6 STM32F4 84Mhz 96KB RAM 512KB/ 100 128Mhz RAM 512KB

Bảng lõi STM32F401CCU6 V3.0 Freq. Rom 84Mhz: 64KB RAM: 256KB Bảng lõi STM32F411CEU6 V3.0 Freq. Rom 100MHZ: 128KB RAM: 512KB Thông tin bảng lõi Đĩa mạng Baidu không được khuyến khích tải dữ liệu, đám mây mã nội địa nhanh Bộ dao động tinh thể tốc độ cao 25MHZ & bộ dao động tinh thể 32,768Khz 6PF bộ dao động tinh thể tốc độ thấp Phiên bản V3.0 bắt đầu sử dụng quy trình không chì, tiêu đề ghim được mạ vàng, thân thiện với môi trường hơn Tấm Flash đã được dành riêng và thói quen USBDisk & & FATFFS được cung cấp Weact HID FW Bootloader đã bị cháy khỏi nhà máy. Nó là một phiên bản kiểm tra nhà máy đặc biệt và hex không được cung cấp. Hỗ trợ lập trình MicroPython, cung cấp phần mềm MicroPython có sẵn, xem liên kết cho các tệp cấu hình, nhưng không cung cấp câu trả lời kỹ thuật! Hỗ trợ lập trình Arduino, xem Github https://github.com/stm32duino/Arduino_Core_STM32 Để biết chi tiết Bảng có phiên bản V1.3 trở lên có 3 nút, nút đặt lại, nút BOOT0 và các nút người dùng. Cách nhập chế độ ISP Phương pháp 1: Nhấn và giữ nút BOOT0 và nút đặt lại dưới trạng thái bật nguồn, sau đó nhả nút đặt lại và nhả nút BOOT0 sau 0,5 giây Phương pháp 2: Giữ phím BOOT0 khi tắt nguồn và nhả phím BOOT0 0,5S sau khi bật nguồn Chế độ DFU: chỉ cần sử dụng cáp dữ liệu để kết nối với máy tính, nếu có vấn đề không nhận dạng, bạn có thể làm nóng chip đúng cách (25 ° C), sau đó nhập lại chế độ ISP Chế độ cổng nối tiếp: sử dụng cổng USB sang cổng nối tiếp để kết nối PA9 và PA10 của bảng lõi Phần mềm: STM32CubeProg. Weact HID FW Bootloader Không cần cổng USB đến cổng nối tiếp, không cần gỡ lỗi, không cần trình điều khiển máy tính, chỉ cần cáp dữ liệu TYPE-C để hoàn thành việc tải xuống chương trình cơ sở Để biết chi tiết, hãy xem Mã đám mây / Mềm / WeAct HID FW Bootloader / Cách nhập Bootloader HID sau khi viết thành APP Nhấn và giữ nút KEY, nhấp vào nút đặt lại, đèn LED C13 nhấp nháy, thả nút KEY để nhập
