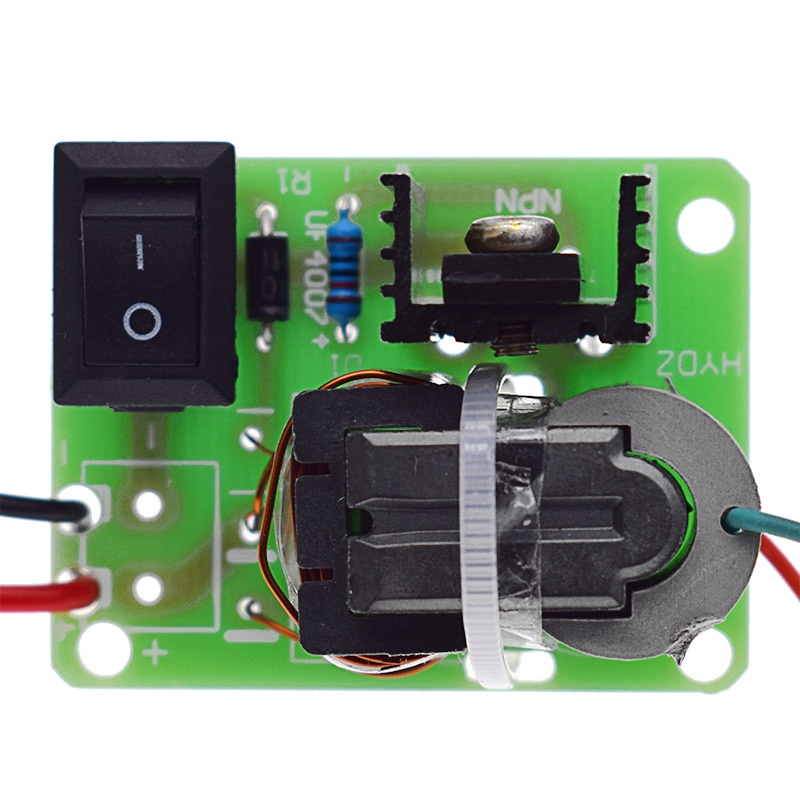

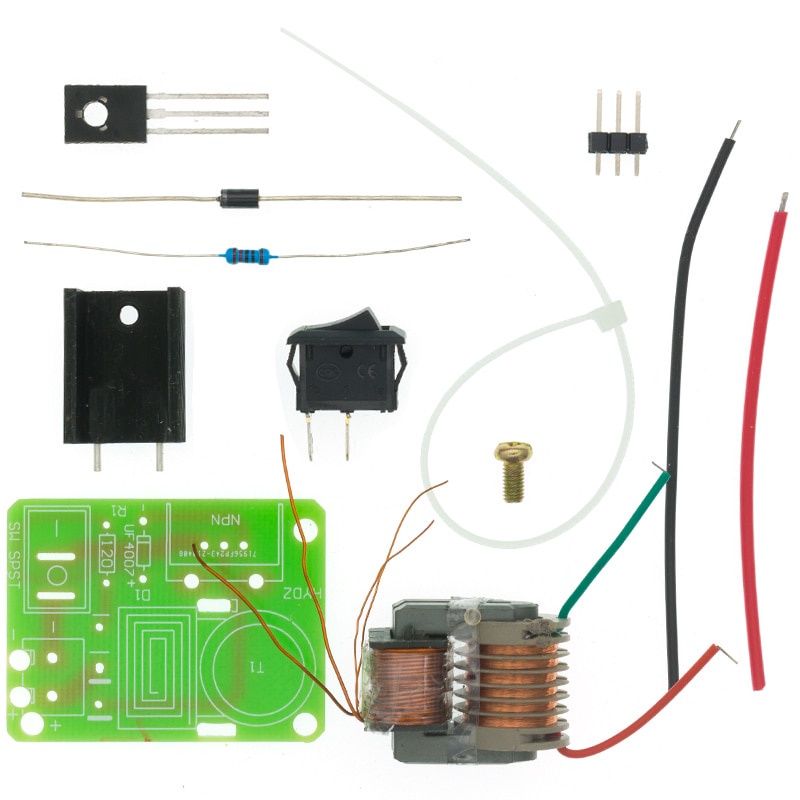

Bộ Máy Phát Điện Áp Cao DC 15Kv 18650 Tự Lắp Ráp

Đặc điểm: Sản phẩm này là một bộ sản xuất cuộn dây tăng cường, mạch đơn giản và đáng tin cậy, với bản vẽ đường dây chuyên nghiệp, những người đam mê nghiên cứu điện tử tiện lợi Công dụng: thí nghiệm khoa học trung học, thiết bị điện tử, máy phát ion âm, sản xuất nhỏ khoa học. Mạch này được tạo ra khi vòng cung tần số cao ổn định, nhiệt độ cao, có thể dễ dàng đốt cháy vật liệu có thể đốt cháy, vì vậy nó được gọi là bật lửa plasma Thông số sản phẩm: ◦Máy biến áp 15KV kích thước bên ngoài xấp xỉ: 27 × 16 × 21mm ◦Điện áp đầu vào: DC 3.7V-4.2V (giới hạn 12V, dễ hư hỏng không được khuyến nghị, biến áp này có thể áp dụng như nhau cho điện áp đầu vào 12V, nhưng yêu cầu tăng tương ứng ở cơ sở điện trở phản hồi lên khoảng 150Ω ~ 1.5KΩ, Điện trở của nó phải lớn để thay thế một bóng bán dẫn hoặc bóng bán dẫn bị đốt cháy hoặc máy biến áp) ◦Đầu vào hiện tại: <2A ◦Điện áp đầu ra: khoảng 15KV (vui lòng chú ý an toàn khi sử dụng) ◦Dòng điện đầu ra: ≤0.4A ◦Khoảng cách đánh lửa hai cực điện áp cao: ≤0,5 cm ◦Khi kết thúc đầu vào sản phẩm Nguồn điện 3.7V-4.2V, đầu ra điện áp cao thứ cấp không kết nối với cực dương bộ chỉnh lưu điện cao áp cao và bộ tụ điện, các mức đầu cuối đầu ra dài ≤1,5cm có thể tạo ra cung nhiệt độ cao màu tím, không bị nứt nhưng Nhiệt độ rất cao, bạn có thể giấy thuốc lá điểm dễ dàng và ngay lập tức, hoặc thậm chí là dây bện rất mỏng (chẳng hạn như dây mỏng thí nghiệm trung học cơ sở trong cảnh đốt cháy oxy, nhưng không tốt Như oxy quá mạnh.) Cấu trúc biến áp: Có hai cuộn dây chính, một cuộn dây chính, một cuộn dây phản hồi, đầu ra phụ của áp suất cao. Khác: biến áp 15KV được thiết kế cho đầu ra tối đa, đầu ra giới hạn không thể vượt quá 15KV, là vòng cung một cm, điện áp đầu ra cao hơn có thể làm hỏng máy biến áp. Kích thước bảng PCB: 4.2CM * 3.2CM * 0.16CM; Cài đặt ghi chú: 1). Với các bộ phận bảng PCB được sản xuất tốt hơn, trong đó dòng biến áp là đường dày và đường mỏng, điều này sẽ chú ý đến các thành phần khác bởi bảng hiệu tơ và thông số hàn trên đường dây. Bảng biến áp đã thực hiện ba miếng đệm, trong đó giữa lỗ đệm tương đối lớn, lỗ đồng thời hàn một dây tráng men dày và một dây tráng men mỏng, dây tráng men dày và tráng men mịn Dây không sử dụng cùng bên như có đường dày bên trái Các đường bên phải của dây mỏng vào hoặc ở bên trái của đường mỏng và mặt bên phải của dày Đường hàn thành, ngắn, không sử dụng cùng một mặt của đường dày và đường mỏng.
