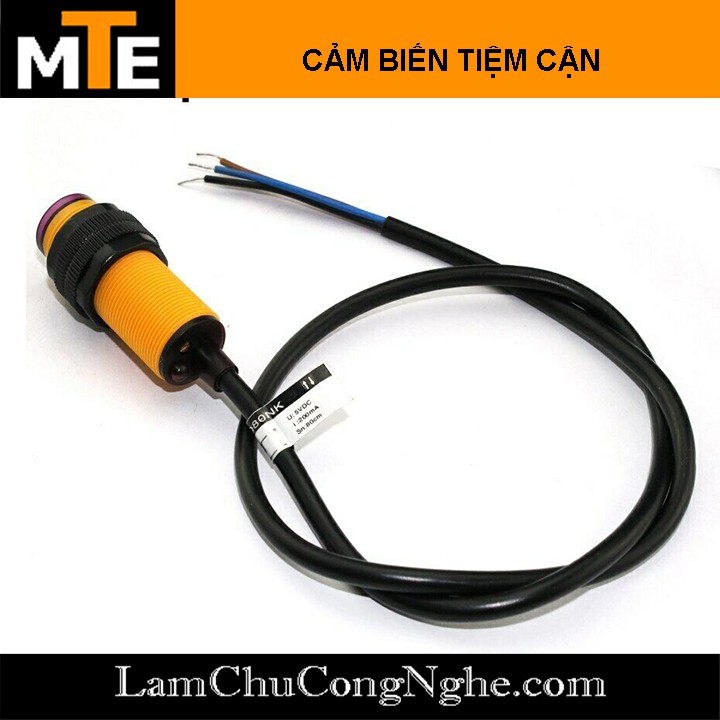

Cảm biến phát hiện vật cản dùng hồng ngoại E18 D80NK

TÊN SP: Cảm biến phát hiện vật cản dùng hồng ngoại E18 D80NK Đặc điểm: Không bị nhiễu bởi ánh sáng mặt trời, dùng được cả trong nhà và ngoài trời Ngõ ra NPN: (tín hiệu kích âm), khi không tác động ngõ ra ở mức 1, khi tác động ngõ ra ở mức 0.   ỨNG DỤNG: Cảm biến vật cản hồng ngoại E18-D80NK dùng ánh sáng hồng ngoại để xác định khoảng cách tới vật cản cho độ phản hồi nhanh và rất ít nhiễu do sử dụng mắt nhận và phát tia hồng ngoại theo tần số riêng biệt. Cảm biến có thể chỉnh khoảng cách báo mong muốn thông qua biến trở. THÔNG SỐ KỸ THUẬT: - Nguồn điện cung cấp: 5VDC. - Khoảng cách phát hiện: 3 ~ 80cm. - Có thể điều chỉnh khoảng cách qua biến trở. - Dòng kích ngõ ra: 300mA. - Ngõ ra dạng PNP (tín hiệu kích dương), khi không tác động ngõ ra ở mức 0, khi tác động ngõ ra ở mức 1(áp ra bằng nguồn VCC). Ngõ ra NPN: (tín hiệu kích âm), khi không tác động ngõ ra ở mức 1, khi tác động ngõ ra ở mức 0. - Chất liệu sản phẩm: nhựa. - Có led hiển thị ngõ ra màu đỏ. - Kích thước: 1.8cm (D) x 5.0cm (L). SƠ ĐỒ CHÂN: - Màu nâu: VCC, nguồn dương 5VDC. - Màu xanh dương: GND, nguồn âm 0VDC - Màu đen: Chân tín hiệu ngõ ra. Lưu ý: Tín hiệu ra có dòng rất nhỏ nên KHÔNG ĐƯỢC kích trực tiếp vào relay (rơ le) sẽ gây CHÁY cảm biến, có thể tham khảo các Module relay đã được thiết kế bảo vệ. Lập trình tham khảo bài giới thiệu trên trang adduino.vn #LINK http://arduino.vn/bai-viet/984-phat-hien-vat-can-bang-hong-ngoai-tai-sao-khong-khi-ta-da-co-cam-bien-e18-d80nk #Cảm #biến #vật #cản #hồng #ngoại #E18-D80NK #tiệm #cận #khoảng #cách
