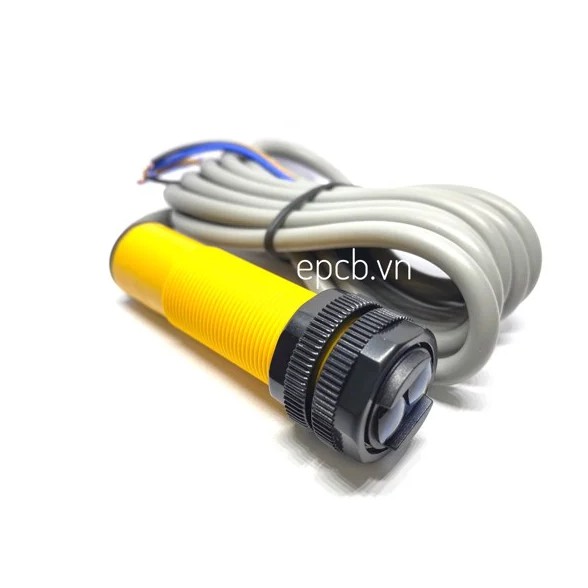

Cảm Biến Vật Cản Hồng Ngoại E18-D80NK NPN

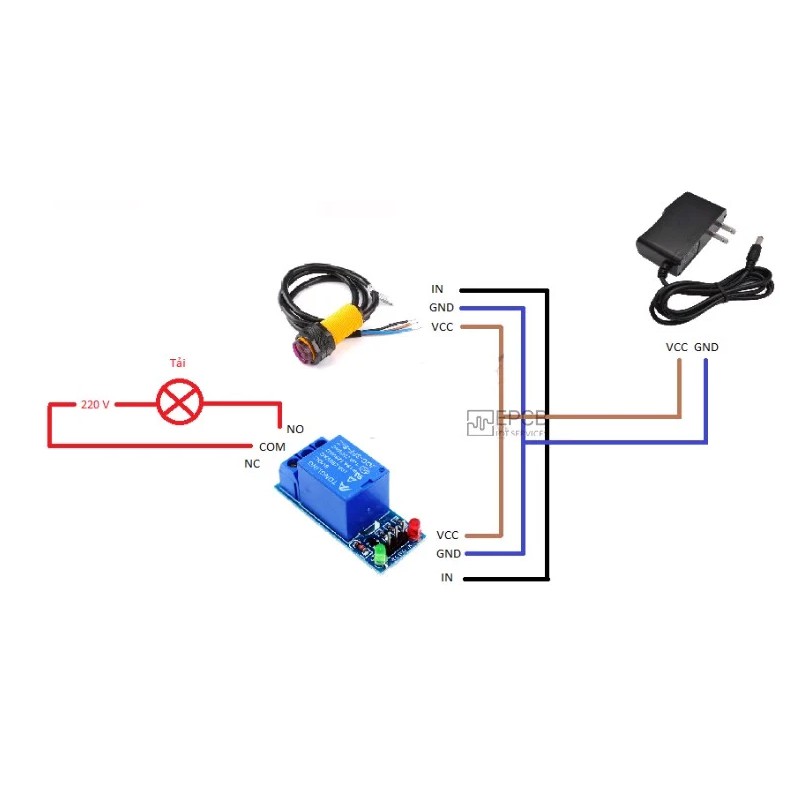

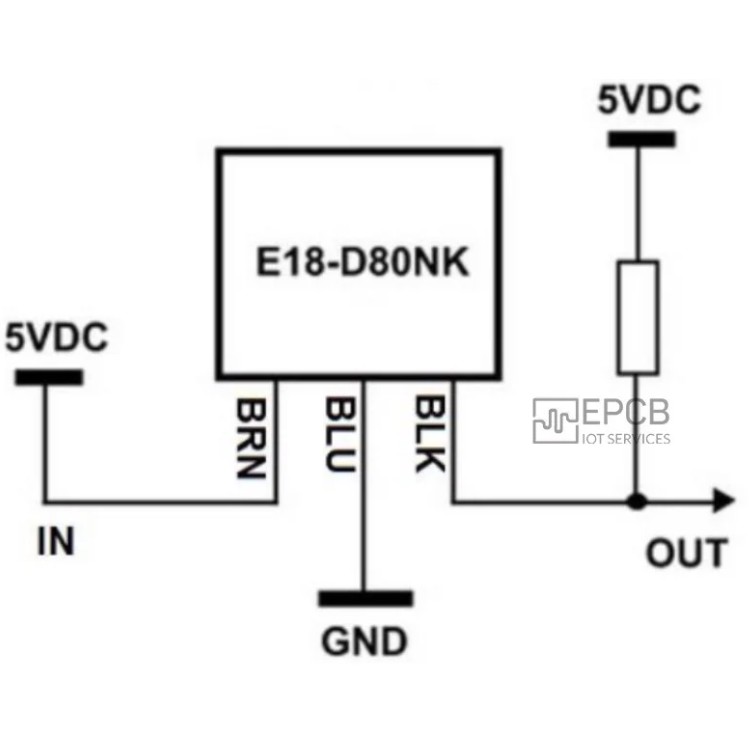

Cảm biến vật cản hồng ngoại E18-D80NK NPN xác định khoảng cách đến vật cản bằng hồng ngoại cho phản hồi nhanh chóng, chính xác và ít bị nhiễu do sử dụng mắt nhận và phát tia hồng ngoại theo tần số riêng biệt. Cảm biến có thể chỉnh khoảng cách hoạt động thông qua biến trở ở phần cuối thân cảm biến. Ngõ ra cảm biến ở dạng cực thu hở nên cần thêm 1 trở kéo lên nguồn ở chân Tín hiệu khi sử dụng. Thông Số Kĩ Thuật - Điện áp hoạt động: 5VDC - Cường độ dòng điện: 20mA - Cường độ dòng điện kích ngõ ra: 300mA - Thời gian phản hồi: <2ms - Góc phát hiện: <15° - Loại cảm biến: NPN  - Khoảng cách phát hiện: 3 - 80cm - Nhiệt độ làm việc: -25°C ~ +55°C - Chiều dài dây dẫn: 1m - Kích thước: 17 x 45 mm Sơ Đồ Ra Chân Nâu: 5V DC Xanh dương: GND 0V Đen: Tín hiệu NPN thường hở (Tín hiệu ra bằng với điện áp cấp cho cảm biến), cần thêm trở kéo lên VCC (1~10k Ohm) trước khi giao tiếp với vi điều khiển (MCU) Lưu ý: - Ngõ ra dạng NPN cực thu hở giúp tùy biến được điện áp ngõ ra, trở kéo lên nguồn bao nhiêu sẽ tạo thành điện áp ngõ ra bấy nhiêu. - Tín hiệu ra có dòng rất nhỏ nên KHÔNG ĐƯỢC kích trực tiếp vào relay sẽ gây CHÁY cảm biến.
