Mô Đun Điều Khiển Đèn LED 3V-5.5V

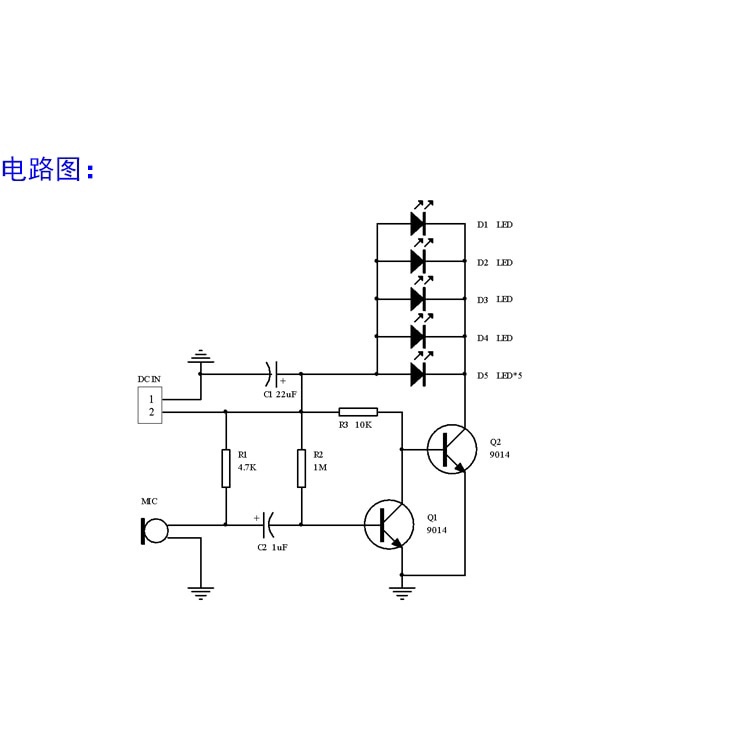

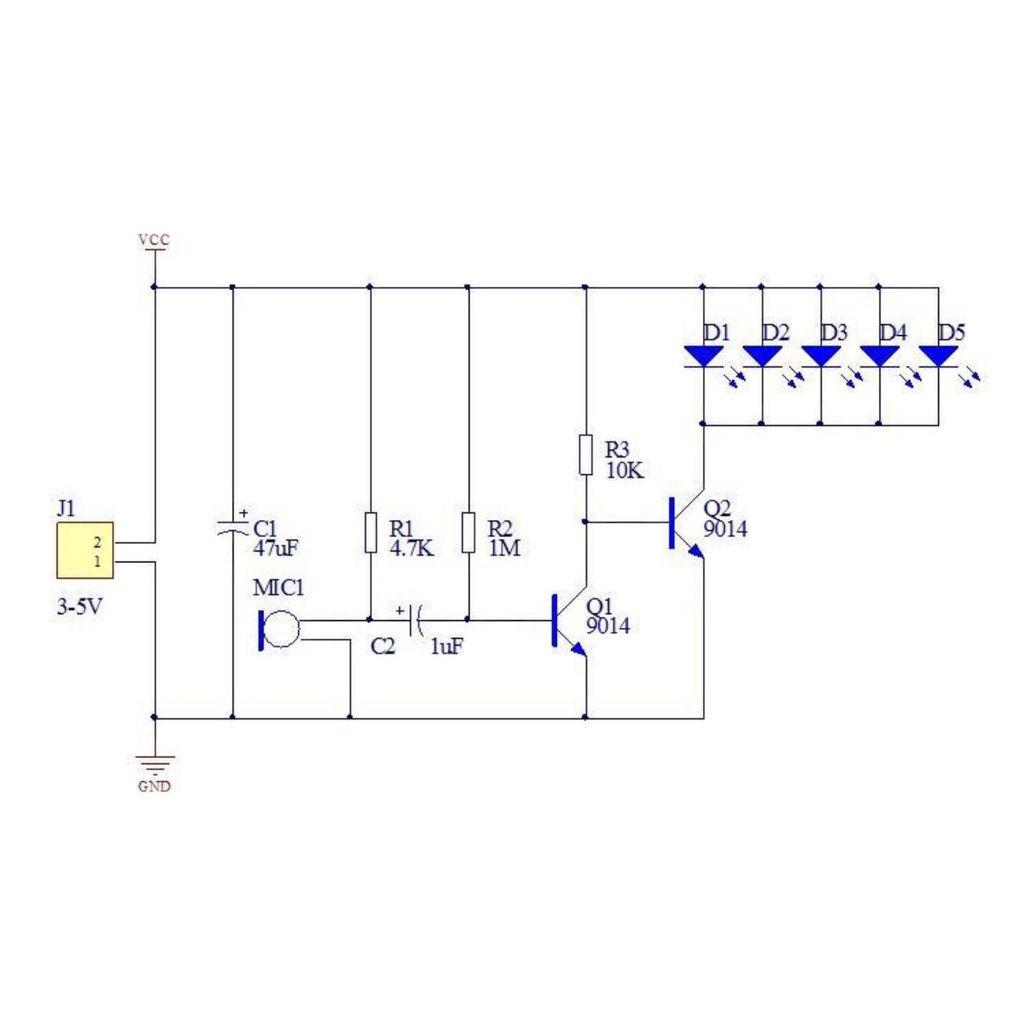

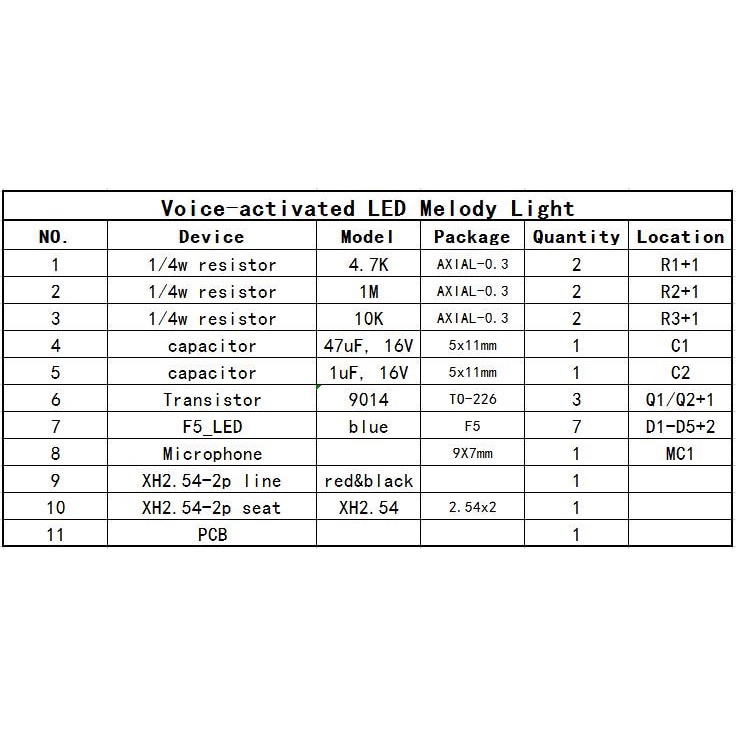

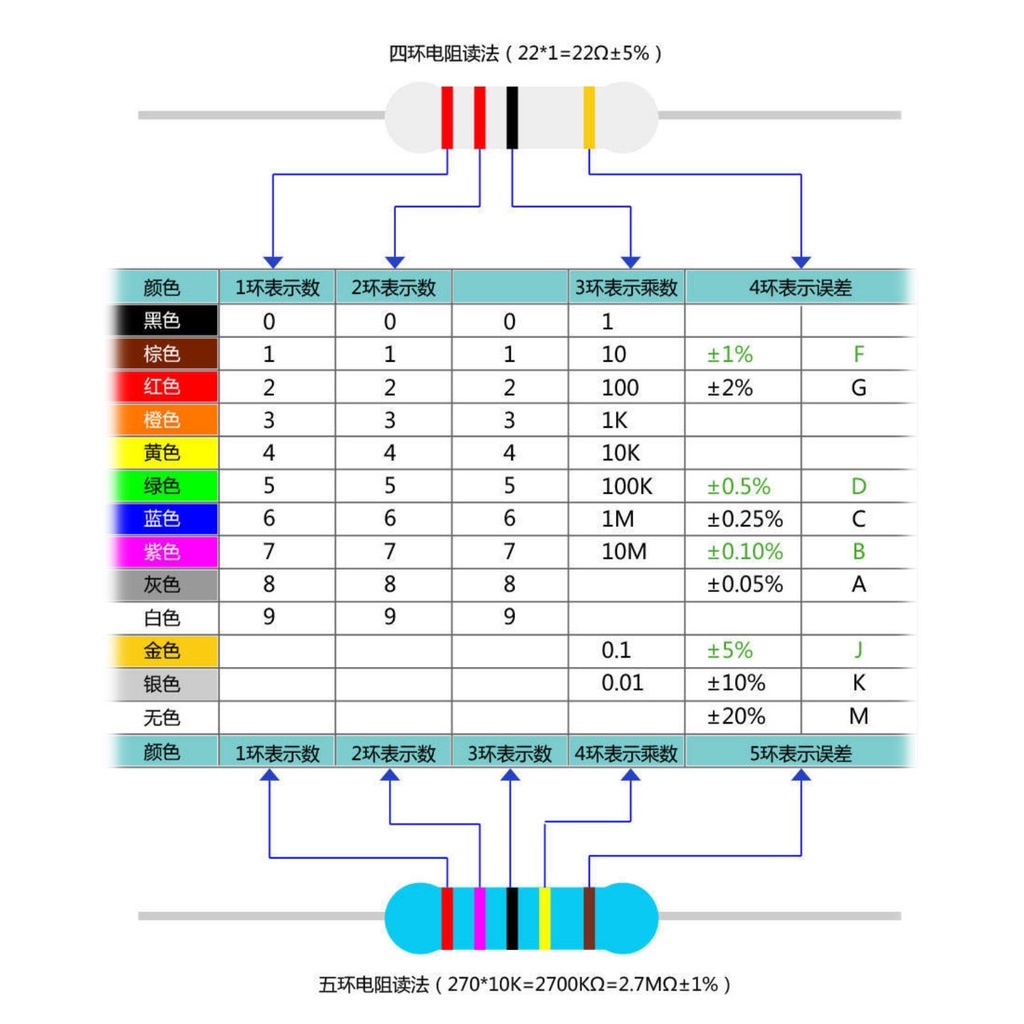

Đèn LED kích hoạt bằng giọng nói Các tính năng: Sau khi bộ sản phẩm được tạo ra thành công, như âm nhạc hoặc âm thanh khác, năm đèn LED theo nhịp điệu của âm thanh (tốc độ âm thanh) và di chuyển. Nó có thể được đặt gần âm thanh, bạn có thể cảm nhận được sự kết hợp âm thanh và ánh sáng tuyệt đẹp, để ánh sáng nhảy bằng âm nhạc! Nguyên tắc mạch: Mạch đèn LED giai điệu LED kích hoạt bằng giọng nói bao gồm mạch cung cấp điện, mạch khuếch đại micrô và mạch chỉ báo đèn LED. Nguồn điện được đầu vào bởi J1, và bộ lọc C1 được sử dụng cho mạch. Mic1 chuyển đổi tín hiệu âm thanh thành tín hiệu điện, được ghép nối với Q1 bởi C2 và tín hiệu khuếch đại được gửi đến cơ sở Q2. Đèn LED được chiếu sáng bởi Q2. Âm thanh to hơn, độ sáng của đèn LED càng cao. Danh sách thành phần: Vấn đề chung: 1. Các cực âm và dương LED không được chú ý, chân dài là dương tính. 2. Ba điện trở không được hàn theo dấu trên bảng. Sử dụng đồng hồ vạn năng để đo hoặc nhìn vào vòng đọc vòng điện trở. 3. Bộ ba không được lắp theo hình dạng trên bảng, dẫn đến sai hướng. 4. Các cực âm và dương của micrô không đúng, cực dương của chân dài, hoặc chốt kết nối với vỏ ngoài là cực âm. 5. Sai số hàn giá trị điện dung điện dung, 1uf, 47uf, chú ý phân biệt, chân dài tích cực. 6. Các cực âm và dương của nguồn điện được kết nối ngược lại. Dấu trên tàu là dấu tích cực. Dòng tương ứng với + dấu là cực dương, và đường tương ứng với - dấu là cực âm. 7. Kiểm tra ngắn mạch hàn và hiện tượng hàn ảo. Điện áp cung cấp điện là 3-5,5V. Một nguồn điện ổn định là cần thiết. Tốt nhất là sử dụng nguồn pin. Appendix: Các phương pháp nhận dạng cụ thể cho điện trở vòng bốn vòng và năm vòng Đèn LED kích hoạt bằng giọng nói
