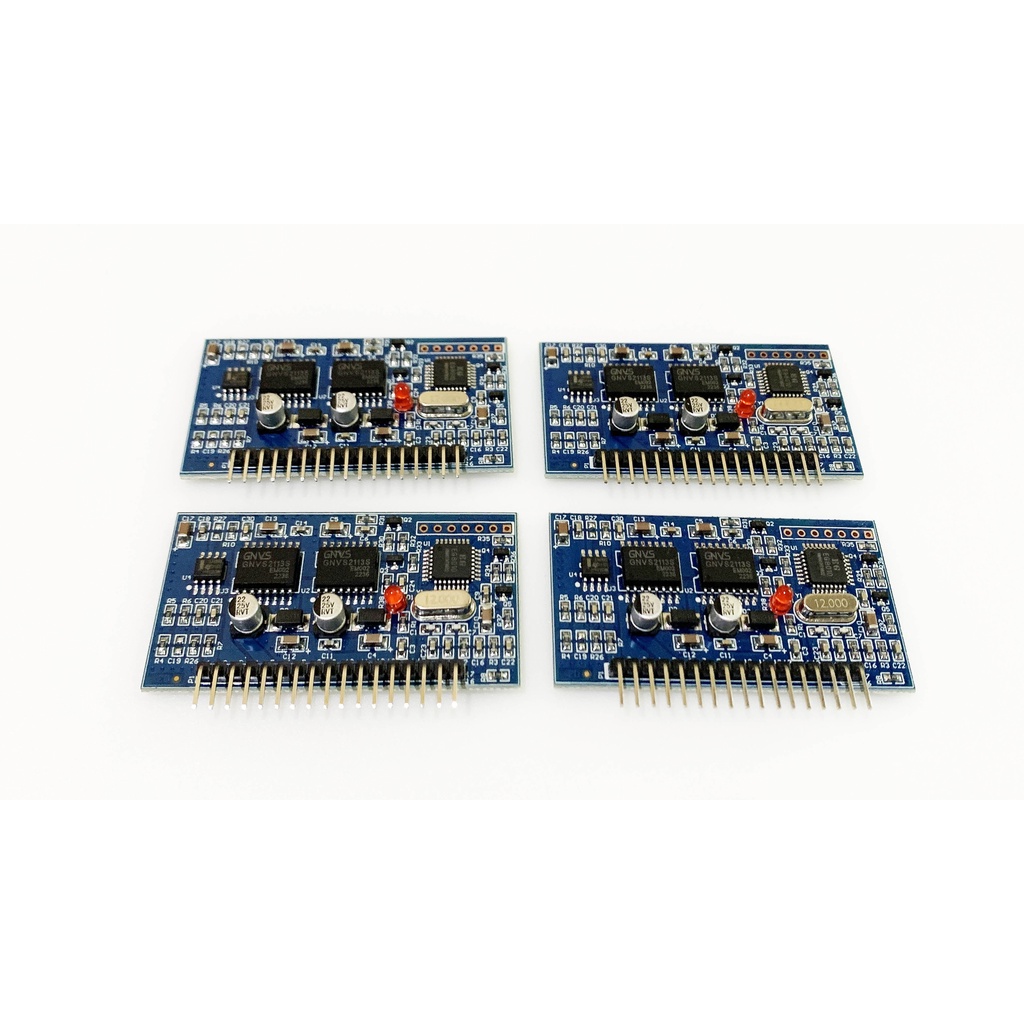

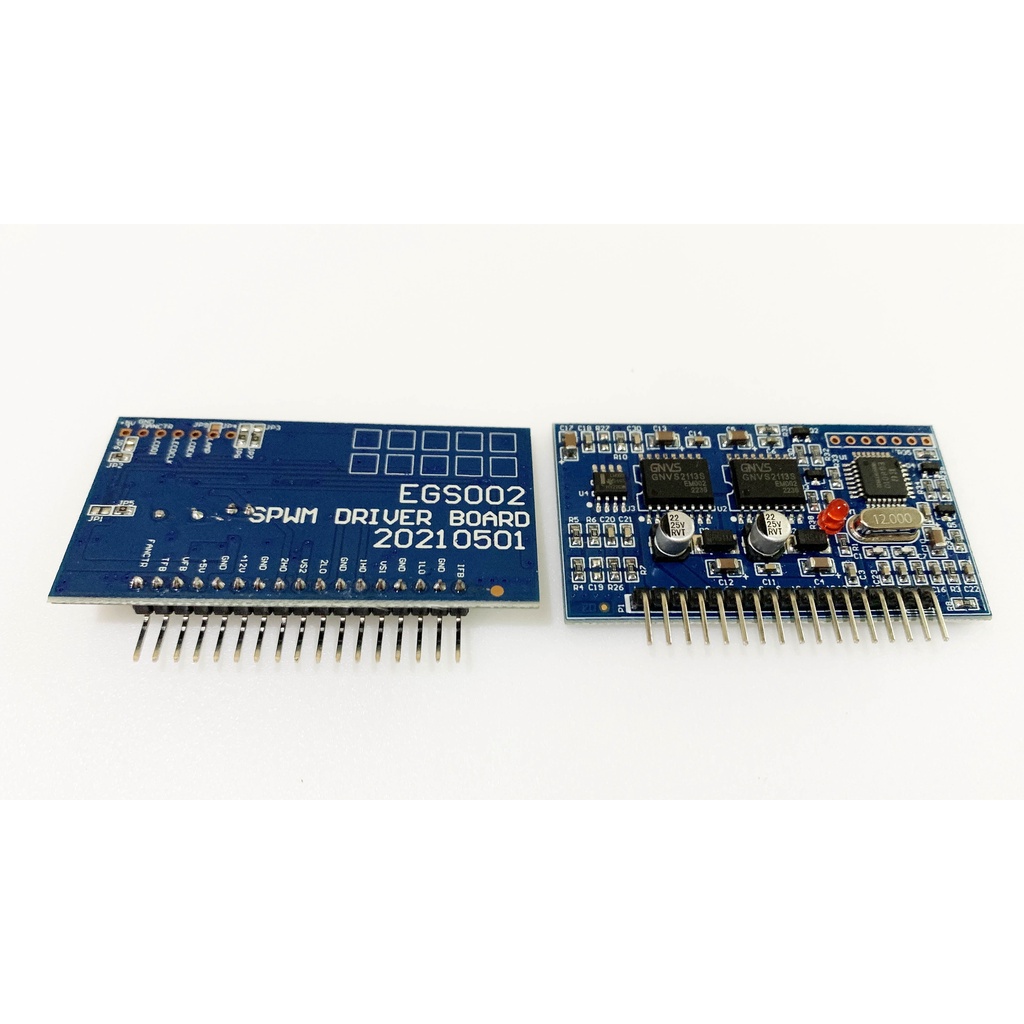

Mô Đun Biến Tần Sóng Sin EGS002 EG8010+IR2113S Mới

1, mô tả sản phẩm EGS002. EG8010 là chip biến tần sóng sin chuẩn đầy đủ chức năng kỹ thuật số với chức năng điều khiển vùng chết. Nó được áp dụng cho kiến ​​trúc chuyển đổi năng lượng hai giai đoạn DC-DC-AC hoặc bộ chuyển đổi tăng áp biến tần một cấp DC-AC. Kiến trúc, bộ tạo dao động tinh thể 12 MHz bên ngoài, có thể nhận ra chip biến tần hình sin 50Hz hoặc 60Hz tinh khiết với độ chính xác cao, độ méo và sóng hài. Con chip này áp dụng công nghệ CMOS và tích hợp bộ tạo sin SPWM, mạch điều khiển thời gian chết, hệ số nhân biên độ, mạch khởi động mềm, mạch bảo vệ, giao diện nối tiếp RS232 và mô-đun trình điều khiển LCD nối tiếp 12832. 2, Tính năng sản phẩm * Nguồn điện đơn 5V * Pin đặt 4 loại tần số đầu ra sóng sin tinh khiết: tần số cố định sóng sin tinh khiết 50Hz Tần số cố định sóng sin tinh khiết 60Hz tần số sóng hình sin tinh khiết 0-100Hz có thể điều chỉnh tần số sóng hình sin tinh khiết 0-400Hz * Điều chế đơn cực và lưỡng cực * Với kiểm soát thời gian chết (deadtime), có Jum đặt 4 thời gian chết: 300nS, 500nS, 1.0uS,1.5uS. * Bộ dao động tinh thể 12 MHz bên ngoài * Tần số sóng mang 23,4KHz * Xử lý thời gian thực phản hồi điện áp, dòng điện và nhiệt độ * Quá điện áp, thiếu điện áp, quá dòng, bảo vệ quá nhiệt * Pin cài đặt chế độ khởi động mềm Thời gian phản hồi 1S * Truyền thông nối tiếp đặt điện áp đầu ra, tần số và các tham số khác * Mô đun màn hình tinh thể lỏng cổng 128 * 32 bên ngoài hiển thị thông tin như điện áp, tần số, nhiệt độ và dòng điện của biến tần 3. Lĩnh vực ứng dụng * Biến tần sóng sin tinh khiết một pha * Biến tần quang điện * Biến tần điện gió * Hệ thống UPS cung cấp điện liên tục * Hệ thống máy phát kỹ thuật số * Cung cấp điện IF * Bộ điều khiển tốc độ động cơ một pha * Biến tần một pha * Làm mờ sóng hình sin * Điều chỉnh sóng hình sin * Máy phát sóng hình sin - shop xin chân thành cảm ơn quý khách đã quan tâm sản phẩm của chúng tôi. Youtube: Kích Điện Đức Thành https://www.youtube.com/channel/UCizkfn6O4O5FpIhLnTnbYZQ Zalo: 0915.357.132
