Mô Đun Cân Bằng Năng Lượng Pin Li-Ion Lifepo4 Li-Ion 1A 2S-24S

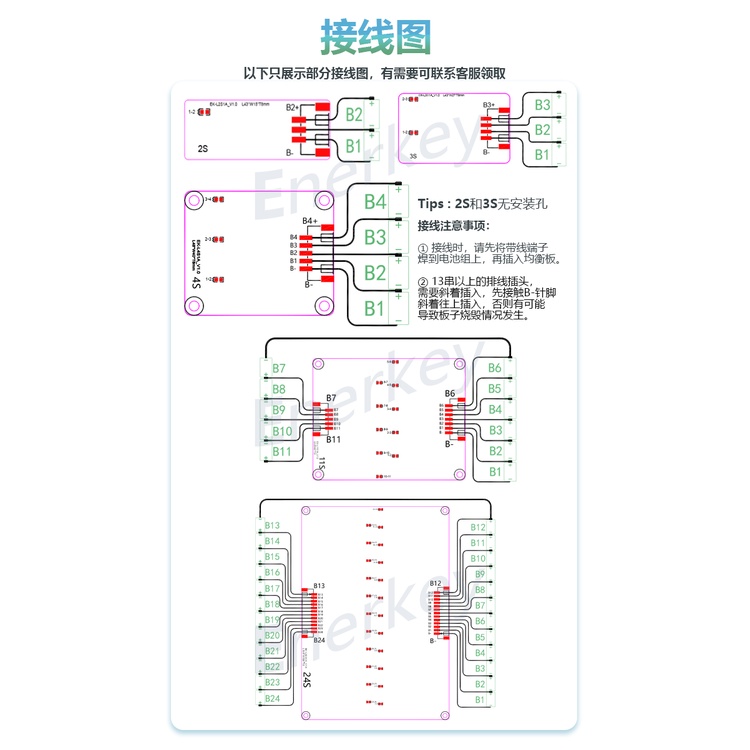

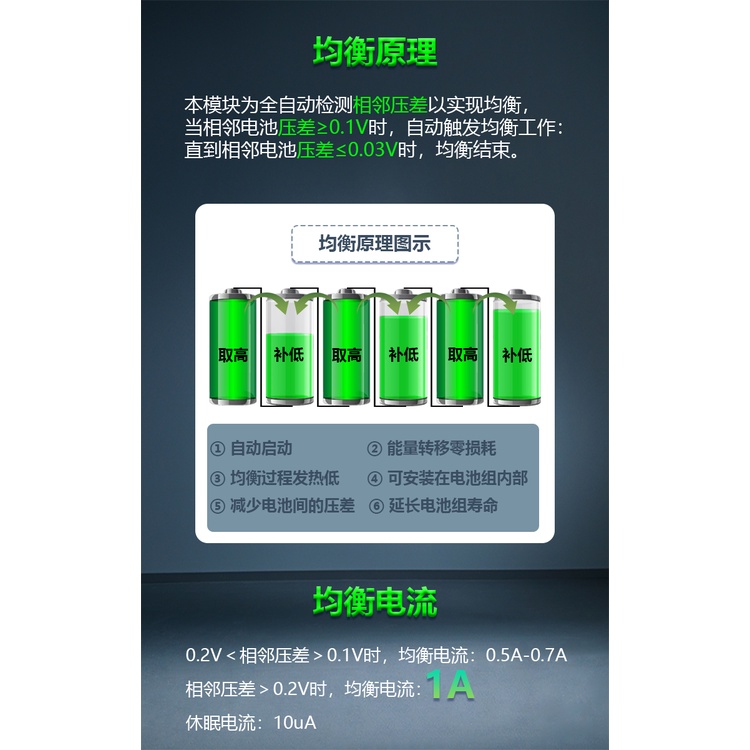

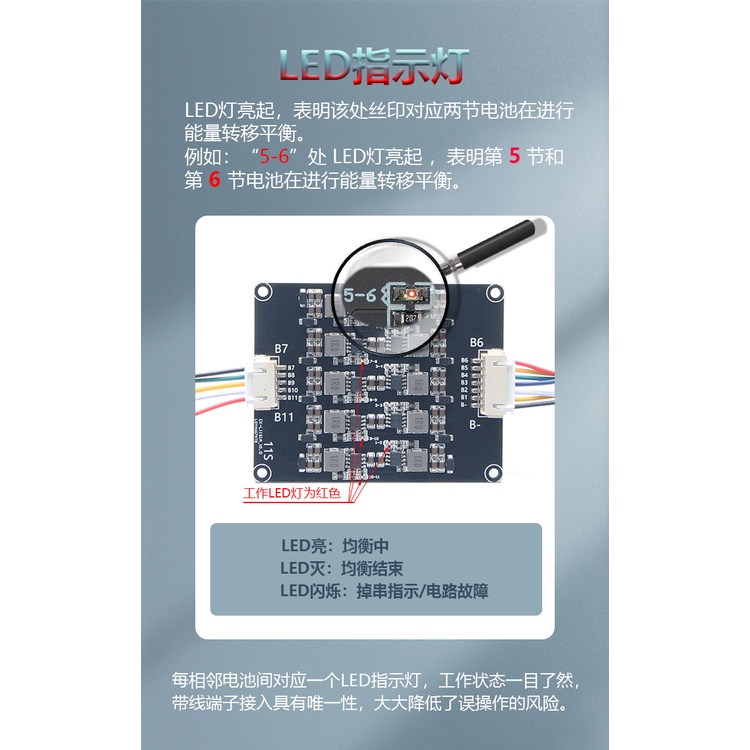

Bảng này dựa trên nguyên tắc cân bằng độ trung bình và không thể được sử dụng như một công cụ bảo trì. Để kết nối pin, nó nên được sử dụng cùng với Bảng bảo vệ lithium. Sự khác biệt về điện áp được tạo ra bằng cách sạc và xả kích hoạt bảng cân bằng để hoạt động và nhận ra việc cân bằng truyền năng lượng. 1.Chỉ báo Cân bằng: A. Khi đèn tương đương sáng, công việc cân bằng được bật lên. B. Đèn cân bằng sẽ tắt, mạch cân bằng, C. Đèn chiếu sáng cân bằng nhấp nháy, chỉ báo dây bị mất, hoặc mạch bị lỗi. 2.Nguyên tắc Equilibrium Mô-đun này phù hợp với sự cân bằng áp suất vi sai và sự khác biệt điện áp của pin một cách trầm trọng đạt 0,1V trở lên. Số dư kích hoạt bên trong đang hoạt động cho đến khi chênh lệch điện áp pin ở độ sâu dừng lại trong khoảng 0,03V. Có một áp suất khác biệt rõ ràng khi sạc và xả trên bộ pin. Bằng nhau kích hoạt, lỗi điện áp gói pin sẽ được kéo trở lại với giá trị lý tưởng, giảm chi phí bảo trì pin. 3.Thông số kỹ thuật: Điện áp làm việc là 2.0V-4.5V, không áp dụng pin lithium sắt phổ biến, không áp dụng pin lithium cobant oxit. Dòng điện Equilibrium: Chênh lệch áp suất liền mạch là 0,1V trở lên (dòng điện khoảng 0,5-0,7A); Sự khác biệt áp suất ở độ phân giải là trên 0,2V (vòng điện cân bằng tối đa là 1,2A); Áp suất khác nhau càng nhỏ, dòng điện cân bằng càng nhỏ. 4.Hệ thống đấu dây B-, tổng cực âm của bộ pin (cột âm của pin đầu tiên) B1, điện cực dương của pin đầu tiên B2, điện cực dương của pin thứ hai B3....... và như vậy. 5.Kết nối Sơ đồ dây bốn dây như sau, và các số sê-ri khác giống như thế này! Lưu ý (13 hoặc nhiều phích cắm dây cần phải cắm xiên, đầu tiên chạm vào chân B và cắm chúng lên trên một cách xiên, nếu không có thể làm cháy ván ra)
