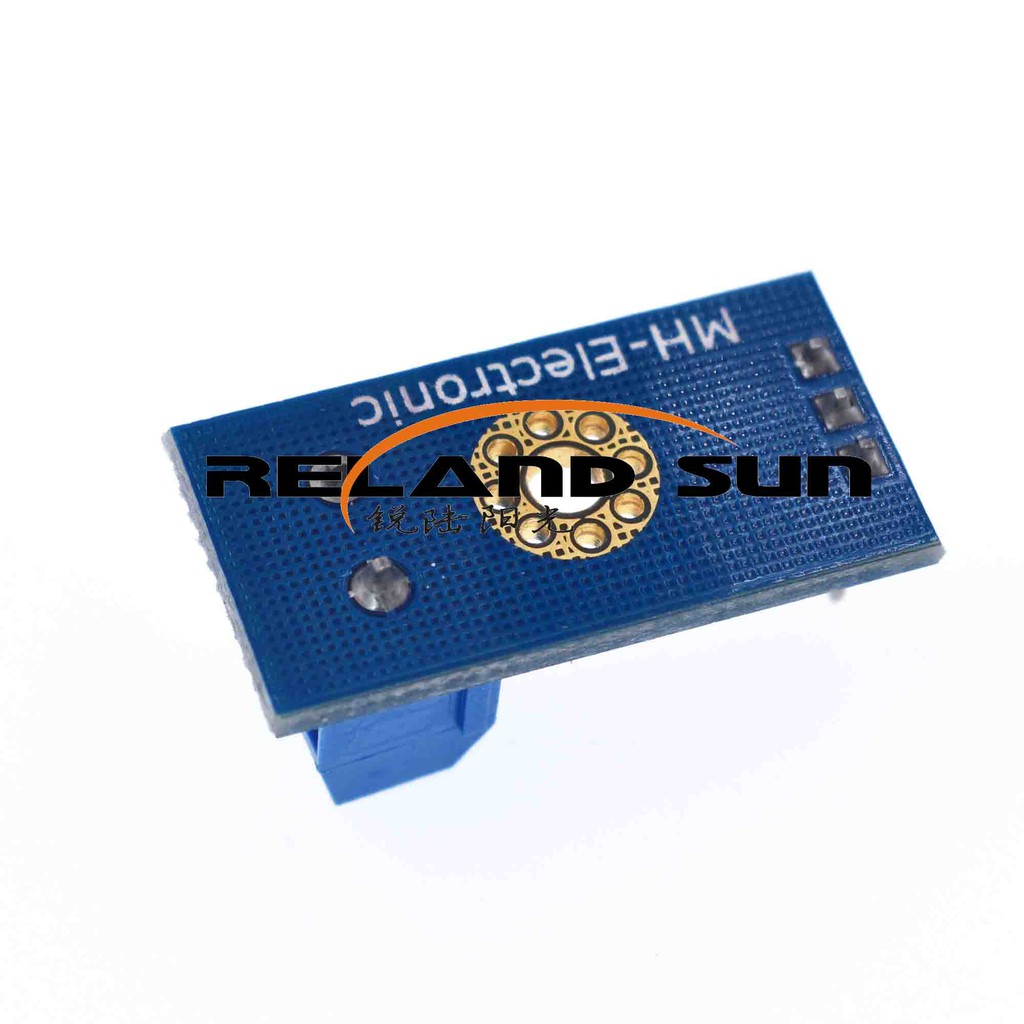

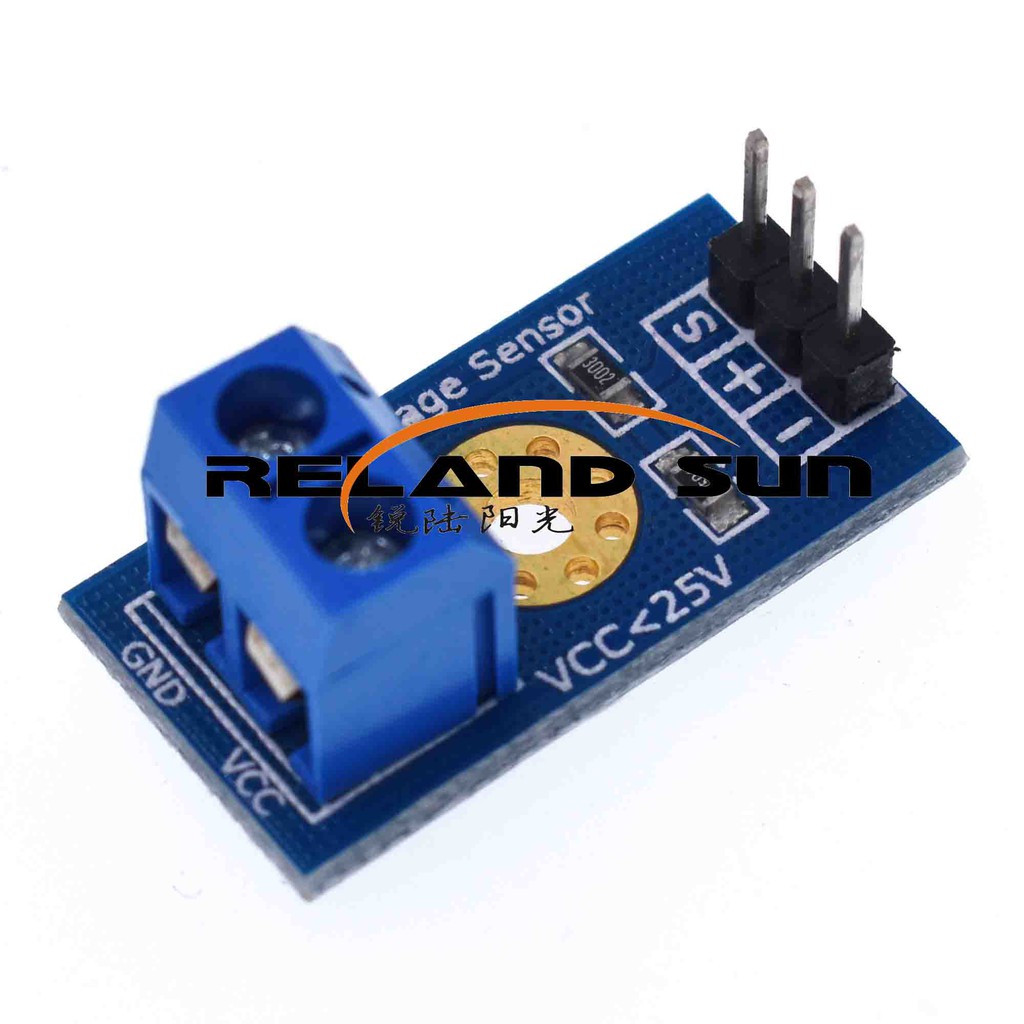

Mô đun cảm biến điện áp chuyên dụng cho Robot Arduino

Thời gian giao hàng dự kiến cho sản phẩm này là từ 7-9 ngày Về sản phẩm: Mô đun này dựa trên thiết kế nguyên lý bộ chia điện trở, làm cho điện áp đầu vào của đầu nối giao diện giảm 5 lần, điện áp đầu vào tương tự rduino lên đến 5V, khi đó điện áp đầu vào của mô đun phát hiện điện áp không được lớn hơn 5V × 5 = 25V ( nếu sử dụng hệ thống 3.3V, điện áp đầu vào không thể vượt quá 3.3Vx5 = 16.5V). Bởi vì chip AVR rduino A được sử dụng trong năm 10 SCN, do đó độ phân giải của mô đun tương tự là 0.00489V (5V / 1023), do đó, mô đun phát hiện điện áp phát hiện điện áp đầu vào tối thiểu là 0.00489V × 5 = 0.02445V. Chi tiết sản phẩm: Dải điện áp đầu vào: DC0-25V Dải phát hiện điện áp: DC0.02445V-25V Độ phân giải tương tự điện áp: 0.00489V Hệ thống dây điện: Đầu nối đầu vào DC: Thiết bị đầu cuối tích cực kết nối với VCC, Âm kết nối với GND Giao diện đầu ra: "+" là 5 / 3.3V, "-" đến GND, "s" Một rduino được kết nối với chấu AD Mã code: #include int val11; int val2; void setup() { pinMode(LED1,OUTPUT); Serial.begin(9600); Serial.println("Emartee.Com"); Serial.println("Voltage: "); Serial.print("V"); } void loop() { float temp; val11=analogRead(1); temp=val11/4.092; val11=(int)temp;// val2=((val11%100)/10); Serial.println(val2); delay(1000); }
