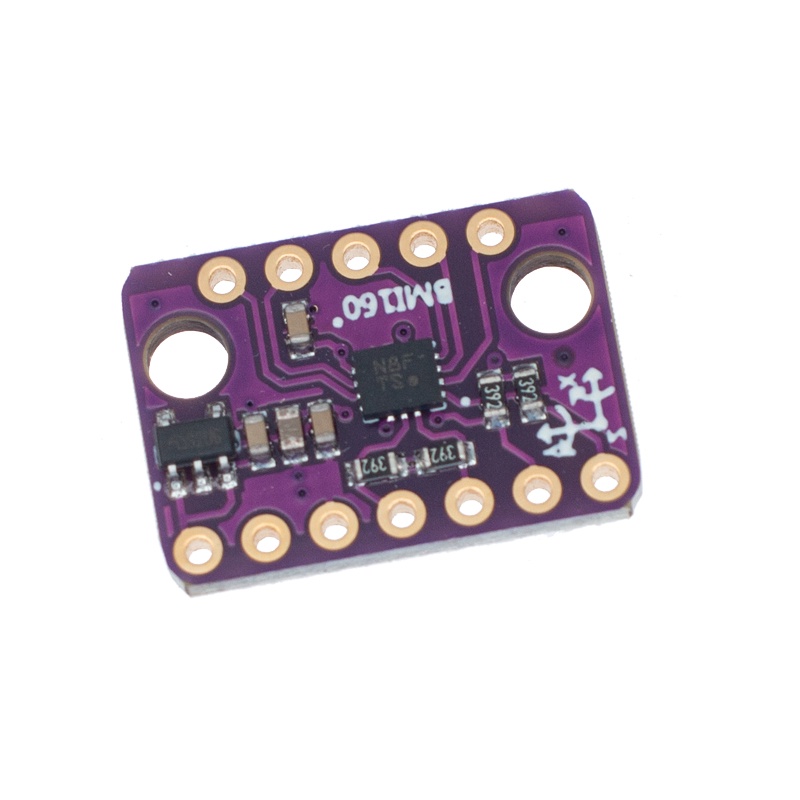

Mô-đun Cảm Biến 6 Dof Đo Tốc Độ Dòng Điện BMI160

Giới THIỆU SẢN PHẨM Mô-đun sử dụng cảm biến chuyển động trên không trục BMI160 6 trục mới của Bosch trong gói cảm biến MEMS tích hợp máy đo tốc độ 3 trục đầu tiên với con quay hồi chuyển 3 trục cực thấp. Mô-đun có thể xuất dữ liệu gia tốc (giá trị gia tốc được phát hiện bởi thiết bị theo hướng X, Y và Z) và dữ liệu con quay (tốc độ xoay xung quanh X, Y và Z axes). Khi gia tốc kế và con quay hồi chuyển hoạt động ở chế độ tốc độ đầy đủ, mức tiêu thụ điện năng thông thường thấp tới 950μA, chỉ 50% trở xuống mức tiêu thụ điện năng của các sản phẩm tương tự trên thị trường. Được thiết kế cho điện thoại thông minh, máy tính bảng và các thiết bị có thể đeo, Bosch BMI160 bao gồm một thuật toán đếm bước thông minh tích hợp đọc số bước trực tiếp thông qua đăng ký. Tăng tốc 3 trục tích hợp và con quay hồi chuyển 3 trục cho phép phát hiện chuyển động như chạy và tập thể dục. Mô-đun tích hợp chip quản lý nguồn LDO, VIN hỗ trợ điện áp rộng 3.2~6V, cũng có giao diện 3.3V riêng biệt, tương thích với ổ đĩa trực tiếp của bộ điều khiển Arduino 3.3V và 5V. Kịch bản ứng dụng 1. Bước đi bộ 2. Phát hiện gia tốc 3. Đo nhúng 4. Công tắc hiển thị chế độ ngang / dọc Thông số kỹ thuật Điện áp làm việc: 3.2V ~ 6V Tiêu thụ hiện tại: <1mA Chế độ giao diện: tiêu đề chân độ 2,54 Thang đo tùy chọn gia tốc: ± 2g / ± 4g / ± 8g / ± 16g Tỷ lệ tùy chọn con quay hồi chuyển: ± 125°/ S, ± 250°/ S, ± 500°/ S, ± 1000°/ S, ± 2000°/ S Gia tốc kế không trôi: ± 40mg Gyro zero trôi dạt: ± 10°/ S Tần số có thể lập trình: 25 / 32Hz ~ 1600Hz Phát hiện và định vị 6D Đầu ra dữ liệu 16-bit Chống va đập: 10.000 gx 200μs 2 bộ tạo gián đoạn có thể lập trình độc lập Fifo 1024 byte tích hợp Nhiệt độ làm việc: -40 ° C ~ +85 ° C
