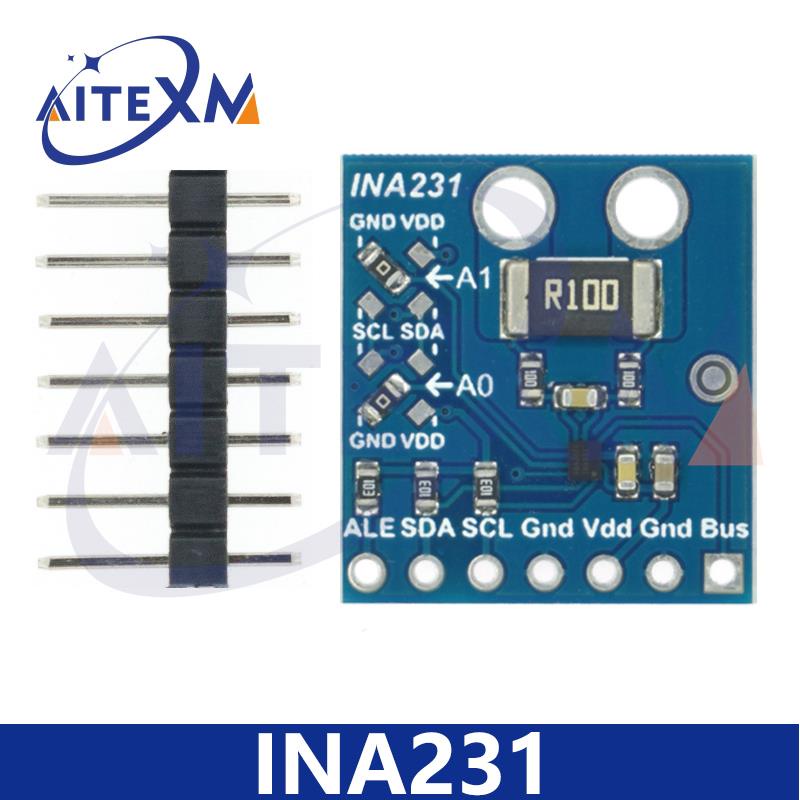

Mô-đun Cảm Biến Dòng Điện Iia226 INA231 IIC I2C Cho Arduino CJMCU-226

Cảm nhận điện áp xe buýt Từ 0 V đến 36 V • Báo cáo Dòng điện, Điện áp và Nguồn điện - Lỗi tăng 0,1% (Tối đa) • Tùy chọn trung bình có thể định cấu hình • Hoạt động từ Nguồn điện 2,7-V đến 5,5-V Ứng dụng • Thiết bị viễn thông • Quản lý năng lượng • Nguồn điện Mô tả Pin Sda / SCL: Dữ liệu bus IIC và đường tín hiệu đồng hồ A0 / A1: Dòng địa chỉ IIC Ina231 Đo bên cao hoặc bên thấp INA231, dòng điện hai chiều và màn hình nguồn với giao diện I2C 1.8V Ina231 là màn hình nguồn và shunt hiện tại với giao diện tương thích I2C 1.8V (với 16 địa chỉ có thể lập trình). Ina231 giám sát điện áp giảm và điện áp cấp nguồn bus, cung cấp khả năng bảo vệ nâng cao bằng cách đặt chân CẢNH BÁO hoạt động khi giá trị tương ứng vượt quá phạm vi được lập trình. Các giá trị hiệu chuẩn có thể lập trình, thời gian chuyển đổi và tính trung bình có thể được sử dụng cùng với hệ số nhân bên trong để đọc trực tiếp các giá trị hiện tại (tính bằng ampe) và giá trị công suất (tính bằng watt), do đó giảm tải xử lý máy chủ. Ina231 phát hiện dòng điện trên điện áp bus (từ 0V đến 28V). Thiết bị được cung cấp bởi một nguồn điện duy nhất từ 2,7V đến 5,5V và tiêu thụ dòng điện 330 μ A (giá trị điển hình). Ina231 có dải nhiệt độ hoạt động định mức là - 40 ° C đến + 125 ° C. Ina231 có hai phiên bản: INA231A thực hiện chuyển đổi liên tục shunt và điện áp bus trong quá trình khởi động, trong khi INA231B bắt đầu ở chế độ tắt dòng điện thấp. Mô-đun này sử dụng phiên bản INA231A. Thư viện Arduino: Liên kết: https://pan.baidu.com/s/1ZE0_KpQDhgusQ2PWF51-lg?pwd=9fg3 Mã trích xuất: 9fg3 Đặc điểm 1. Phạm vi cảm biến điện áp Bus là 0V đến 28V 2. Cảm biến bên cao hoặc bên thấp 3. Báo cáo dòng điện, điện áp và nguồn 4. Độ chính xác cao: - Sai số tăng 0,5% (tối đa) - Độ lệch 50 μ V (tối đa) 5. Tùy chọn trung bình có thể định cấu hình 6. Ngưỡng cảnh báo có thể lập trình 7.4.8v I2C tương thích 8. Phạm vi hoạt động cung cấp điện: 2.7V đến 5.5V 9. Tùy chọn chế độ khởi động: Ina231a: Chuyển đổi hợp lệ 10. Kích thước mô-đun: 18 * 19,4mm
