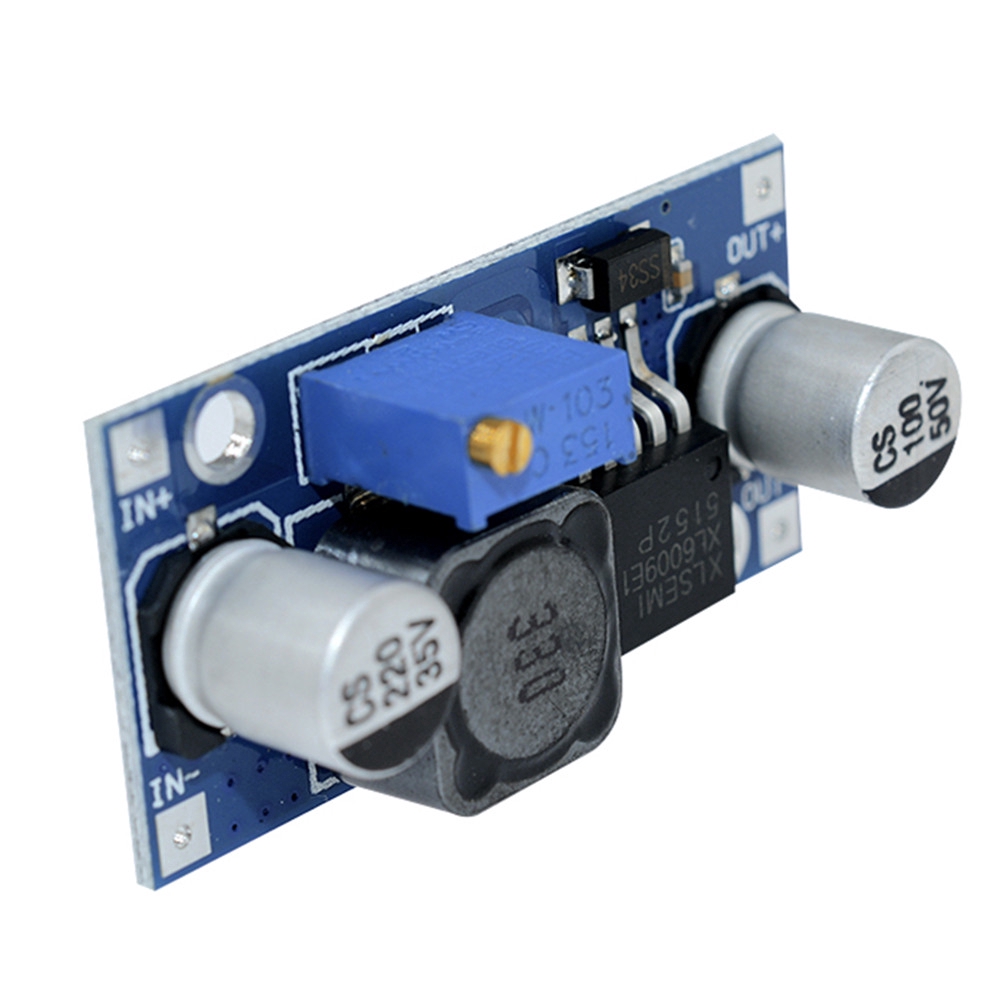

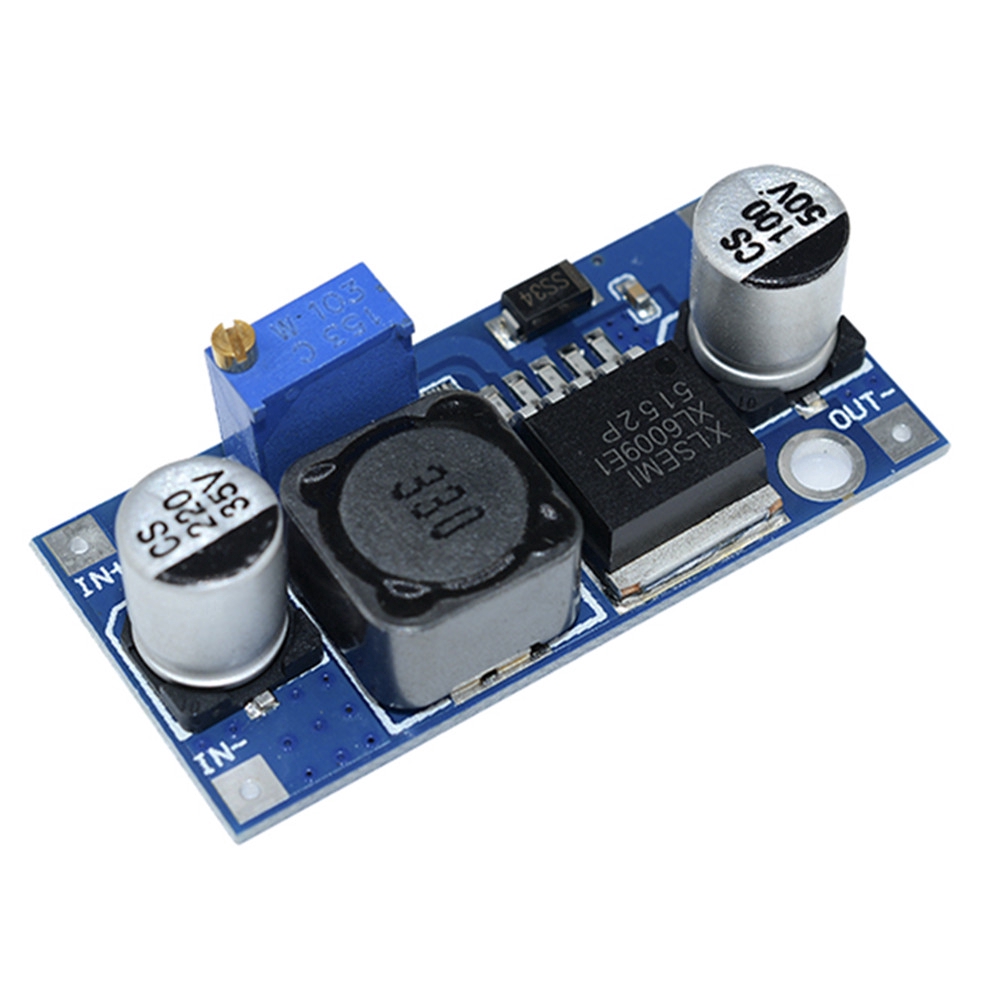

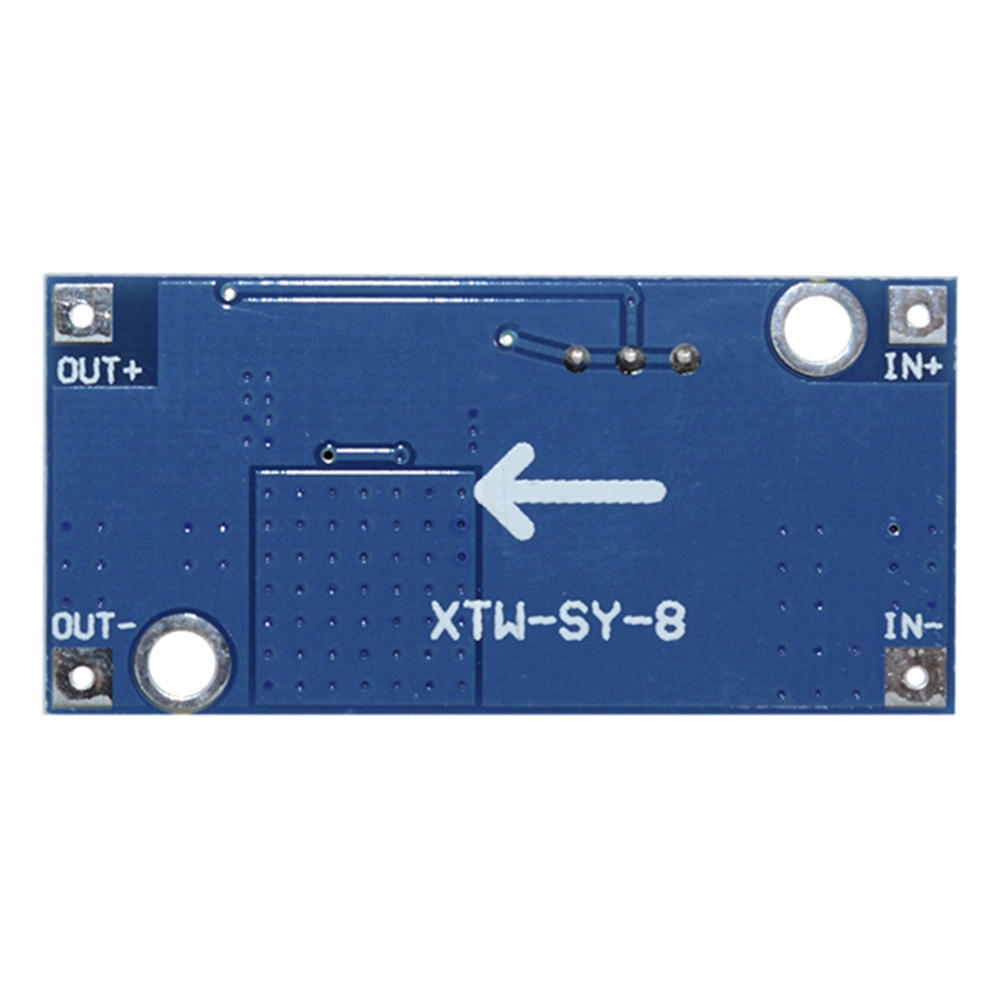

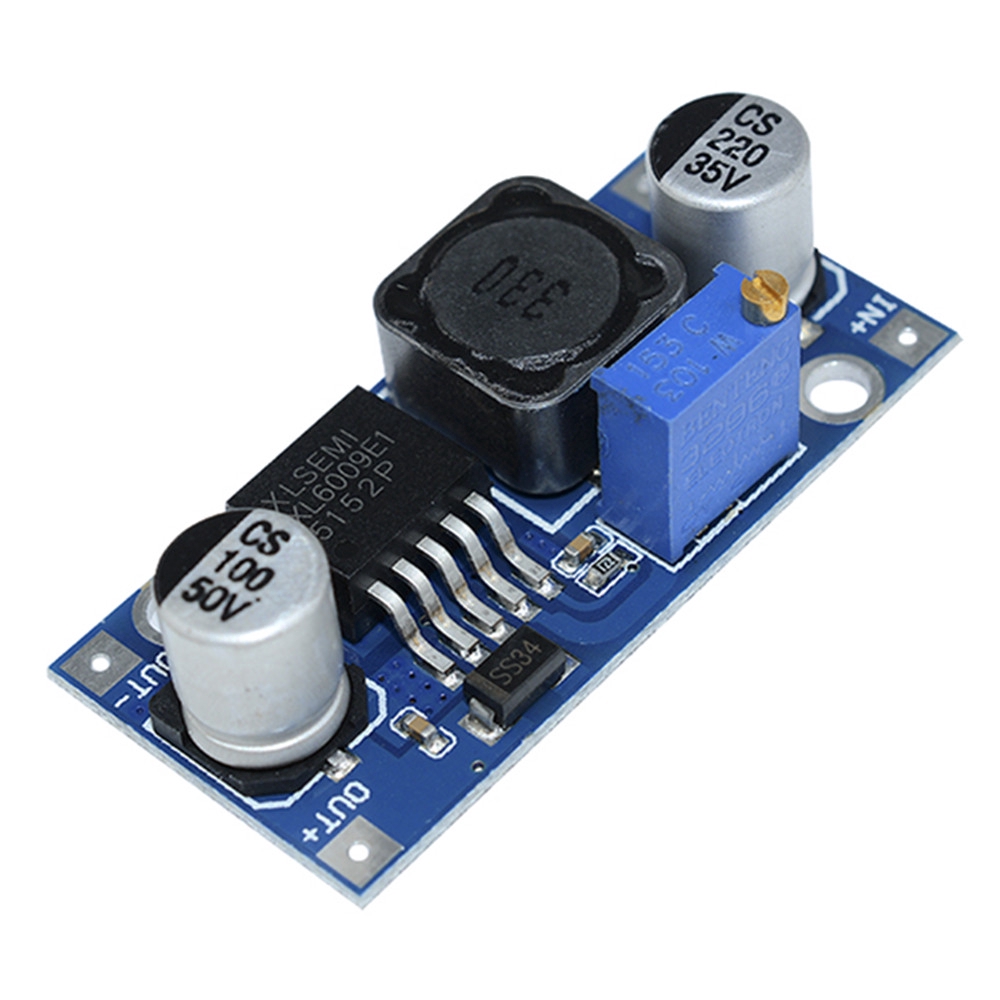

Mô Đun Cấp Nguồn dc-dc XL6009 Cho LM2577

Thời gian giao hàng dự kiến cho sản phẩm này là từ 7-9 ngày Đặc điểm: IN-IN + đầu vào dương và âm! Đầu ra âm OUT + Đầu ra OUT âm Tham khảo mẫu so sánh thử nghiệm: Đầu vào 3V Đầu ra 12V 0,4A 4,8W Đầu vào 5V Đầu ra 12V 0.8A 9.6W Đầu vào 7.4V Đầu ra 12V 1.5A 18W Đầu vào 12V Đầu ra 15V 2A 30W Đầu vào 12V Đầu ra 16V 2A 32W Đầu vào 12V Đầu ra 18V 1.6A 28.8W Đầu vào 12V Đầu ra 19V 1.5A 28.5W Đầu vào 12V Đầu ra 24V 1 A 24W Vin * Iin * Hiệu quả= Vout * Iout Vin: Điện áp đầu vào Iin: dòng điện đầu vào Vout: Điện áp đầu ra Iout: đầu ra hiện tại DSN6009 4A là mô-đun chuyển đổi dòng điện (BOOST) hiệu suất cao. Mô-đun sử dụng thế hệ thứ hai của công nghệ chuyển mạch tần số cao XL6009E1 hiệu suất chip lõi hơn so với công nghệ thế hệ đầu tiên LM2577. Mô-đun tăng XL6009 với chi phí thấp hơn, hiệu suất vượt trội, mô-đun LM2577 sắp bị loại bỏ. ● Điện áp đầu vào rộng 3V ~ 32V, dải điện áp hoạt động tối ưu là 5 ~ 32V; ● Điện áp đầu ra rộng 5V ~ 35V; ● Tích hợp công tắc MOSFET hiệu quả 4A cho phép hiệu suất lên đến 94%; (LM2577 hiện tại là 3A) ● tần số chuyển mạch cao 400KHz, có thể sử dụng tụ lọc công suất nhỏ có thể đạt được kết quả rất tốt, gợn nhỏ hơn và nhỏ hơn. (Tần số LM2577 chỉ 50KHz) Thông tin sản phẩm: Thông số model: Mô-đun tăng DSN6009 Đặc điểm mô-đun: Tăng không tách rời (BOOST) Chỉnh lưu: Chỉnh lưu không đồng bộ Phạm vi đầu vào: 3V ~ 32V Dải đầu ra: 5V ~ 35V Dòng điện đầu vào: 4A (tối đa), không tải 18mA (đầu vào 5V, đầu ra 8V, không tải nhỏ hơn 18mA. Điện áp càng cao, dòng tải càng lớn.) Hiệu suất chuyển đổi: <94% (áp suất càng lớn, hiệu suất càng thấp) Tần số chuyển mạch: 400KHz Độ gợn đầu ra: 50mV (điện áp càng cao, dòng điện càng lớn, độ gợn sóng càng lớn) Quy định tải: ± 0,5% Quy định điện áp: ± 0,5% Nhiệt độ hoạt động: -40 ℃ ~ +85 ℃ Kích thước: 43x21x14mm Gói hàng bao gồm: 1 x Mô-đun bước chuyển đổi nguồn có thể điều chỉnh DC-DC XL6009
