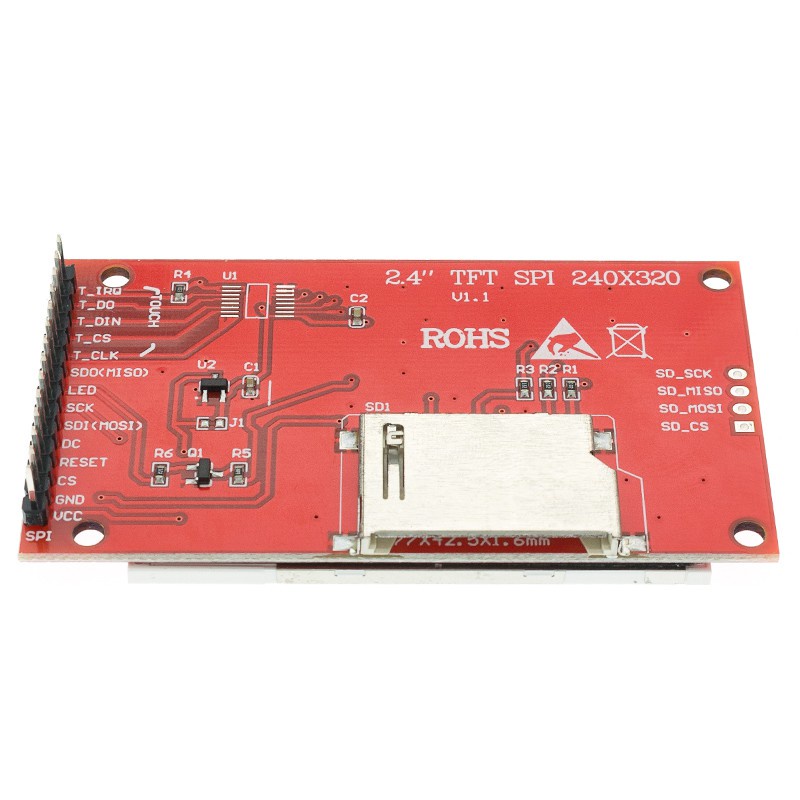

Mô Đun Cổng 2.4 "2.4 Inch 240x320 Spi Tft LCD Serial Port 5V / 3.3V Pcb Micro SD Cho Arduino

Mô tả ' Mô tả sản phẩm Màn hình màu 2,4 inch, hỗ trợ hiển thị màu 65K, hiển thị màu sắc phong phú Độ phân giải 320X240, chức năng cảm ứng tùy chọn Sử dụng bus nối tiếp SPI, chỉ cần một vài IO để chiếu sáng màn hình Dễ dàng mở rộng thử nghiệm với khe cắm thẻ nhớ SD Cung cấp một chương trình mẫu phong phú Tiêu chuẩn quy trình cấp quân sự, công việc ổn định lâu dài Cung cấp hỗ trợ kỹ thuật trình điều khiển cơ bản Thông số sản phẩm Thông số tên Màu hiển thị RGB 65K màu Sku có màn hình cảm ứng: MSP2402 Không có màn hình cảm ứng: MSP2401 Kích thước màn hình 2,4 (inch) Loại TFT Ic trình điều khiển 7789 Độ phân giải 320 * 240 (Pixel) Giao diện mô-đun Giao diện SPI 4 dây Vùng hoạt động (vùng AA) 36,72x48,96 (mm) Kích thước mô-đun PCB 77,18x42,72 (mm) Nhiệt độ hoạt động -20℃~60℃ Nhiệt độ lưu trữ -30℃~70℃ Điện áp nguồn VCC 3.3V ~ 5V Điện áp cổng IO Logic 3.3V (TTL) Mức tiêu thụ nguồn TBD Trọng lượng thô (Có gói) Không cảm ứng: 26 (g) / Có cảm ứng: 36 (g) Định nghĩa giao diện Mô tả nhãn ghim số 1 đầu vào nguồn VCC 5V / 3.3V 2 GND nối đất Tín hiệu chọn chip LCD 3 CS, bật mức thấp 4 ĐẶT LẠI tín hiệu đặt lại LCD, đặt lại mức thấp 5 tín hiệu đăng ký / lựa chọn dữ liệu LCD DC / RS, Mức cao: đăng ký, mức thấp: dữ liệu 6 bus SDI (MOSI) SPI ghi tín hiệu dữ liệu 7 tín hiệu đồng hồ xe buýt SCK SPI 8 Điều khiển đèn nền LED, chiếu sáng mức cao, Nếu không được điều khiển, kết nối 3.3V luôn sáng 9 bus SPI SDO (MISO) đọc tín hiệu dữ liệu, nếu bạn không cần chức năng đọc, bạn không thể kết nối nó (Sau đây là hệ thống dây tín hiệu màn hình cảm ứng, nếu bạn không cần chức năng cảm ứng hoặc bản thân mô-đun không có chức năng cảm ứng, bạn không thể kết nối chúng) Tín hiệu đồng hồ bus 10 T _ CLK Touch SPI 11 T _ CS chip màn hình cảm ứng chọn tín hiệu, bật mức thấp Đầu vào bus 12 T _ DIN Touch SPI Đầu ra bus 13 T _ DO Touch SPI 14 T _ IRQ Tín hiệu ngắt màn hình cảm ứng, mức thấp khi phát hiện thấy cảm ứng
