Mô-đun Chuyển Đổi Điện Áp Từ 0-1KHz Sang 0-10V

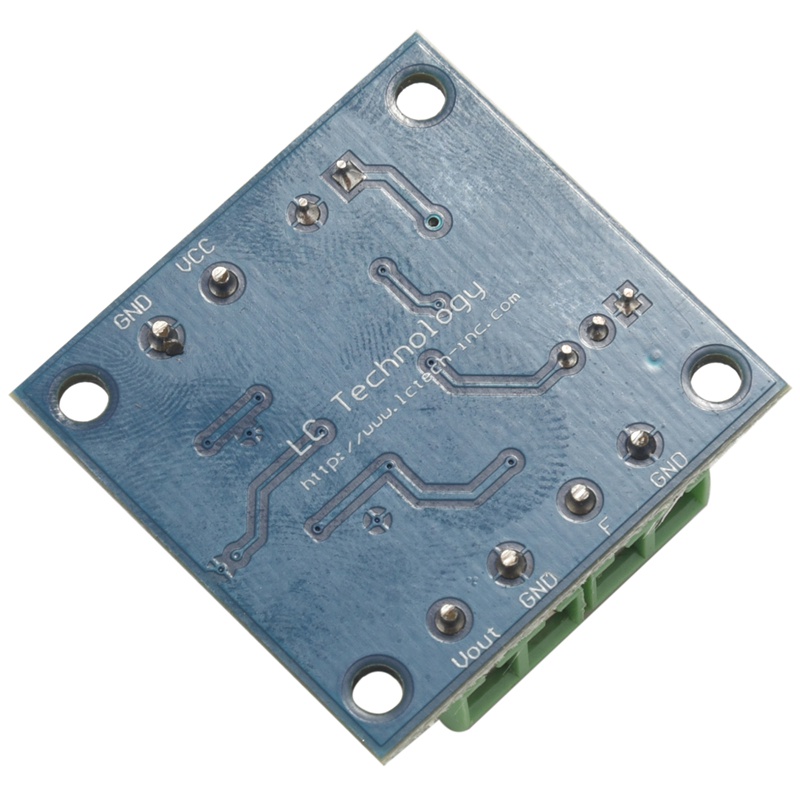

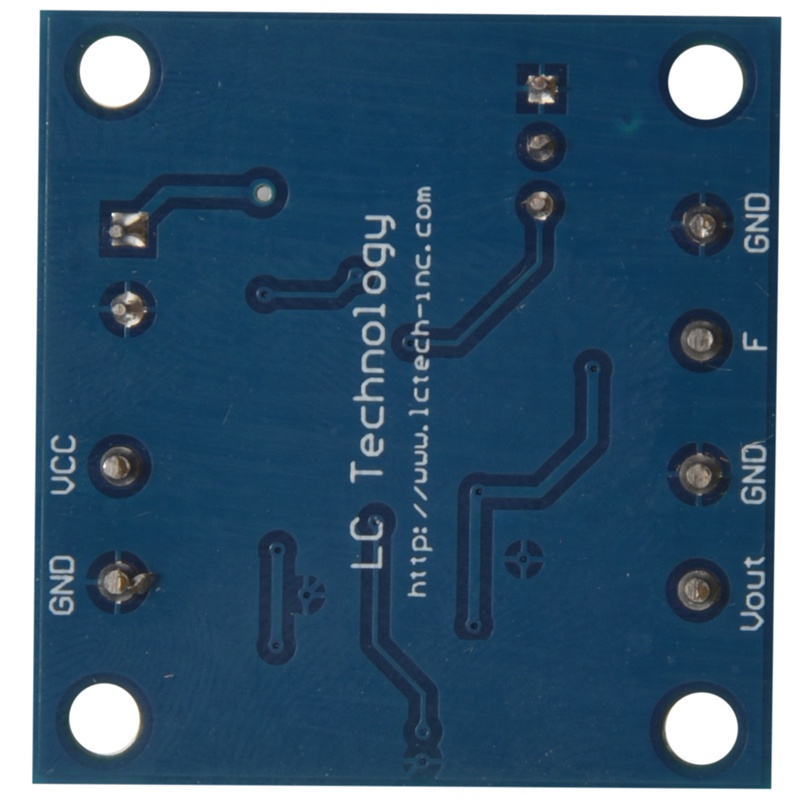

Các tính năng: 1.Điện áp hoạt động: 13,5-30V.2.Dải tần số đầu vào: 0-1KHz.3.Tinh chỉnh điện áp đầu ra 4.Điều chỉnh chiết áp có thể hiệu chỉnh các mối quan hệ giữa tần số và điện áp. 5.Cổng đầu vào tín hiệu thông qua cách ly optocoupler, nó đảm bảo khả năng chống nhiễu tốt 6.Mô-đun chuyển đổi F / V, thời gian phản hồi là 0,3-0,5 giây. Nếu bạn muốn điều chỉnh tần số bằng một biên độ lớn, cần một thời gian để phản hồi 7.Nhiệt độ làm việc: -25 ~ 85℃ Định nghĩa giao diện: Vcc: cung cấp điện hoạt động Gnd: Nguồn đất F: tín hiệu xung tần số đầu vào Gnd: mặt đất đầu vào Vout: điện áp tương ứng đầu ra Gnd: mặt đất đầu ra Lưu ý: 1.Đầu vào tần số khác nhau, đầu ra sẽ tương ứng với điện áp nhất định. 2.Mức xung đầu vào có thể là 5V, 12V, 24V, bạn không phải kết nối nối nối tiếp điện trở. Nhưng nếu bạn đầu vào tần số tín hiệu, thời gian phải hơn 0,5 giây. 3.Nếu bạn muốn sử dụng nó với PLC, nó hỗ trợ NPN. Hãy đảm bảo rằng có dây GND. 4.Nếu bạn muốn sử dụng nó với bộ mã hóa, nó yêu cầu bộ mã hóa quay tốc độ không đổi trong hơn 0,5 giây. Giới thiệu điều hành: 1.Kết nối điện áp hoạt động với VCC và GND và chúng không thể được kết nối ngược lại 2.Kết nối tín hiệu xung tần số với F, sau đó sẽ có đầu ra điện áp tương ứng trong cổng VOUT Mối quan hệ tương ứng đầu vào và đầu ra: 100Hz = 1V; 1KHz = 10V 3.Độ chính xác của mô-đun là 1% và nó không thể được áp dụng cho các lĩnh vực có yêu cầu độ chính xác cao Màu sắc: Xanh lam Vật chất: PCB Kích thước: 32,6x34mm Nội dung gói: 1 x ARM Cortex-M0 STM32F051C8T6 STM32 Core Board Chỉ có nội dung gói trên, các sản phẩm khác không được bao gồm. Lưu ý: ánh sáng chụp và cách hiển thị khác nhau có thể khiến màu sắc của vật phẩm trong ảnh hơi khác so với hàng thật. Sai số cho phép đo là + / - 1-3cm.
