Mô Đun Hạ Áp Xl4015 5A 75W DC-DC Với Vôn Kế Đỏ

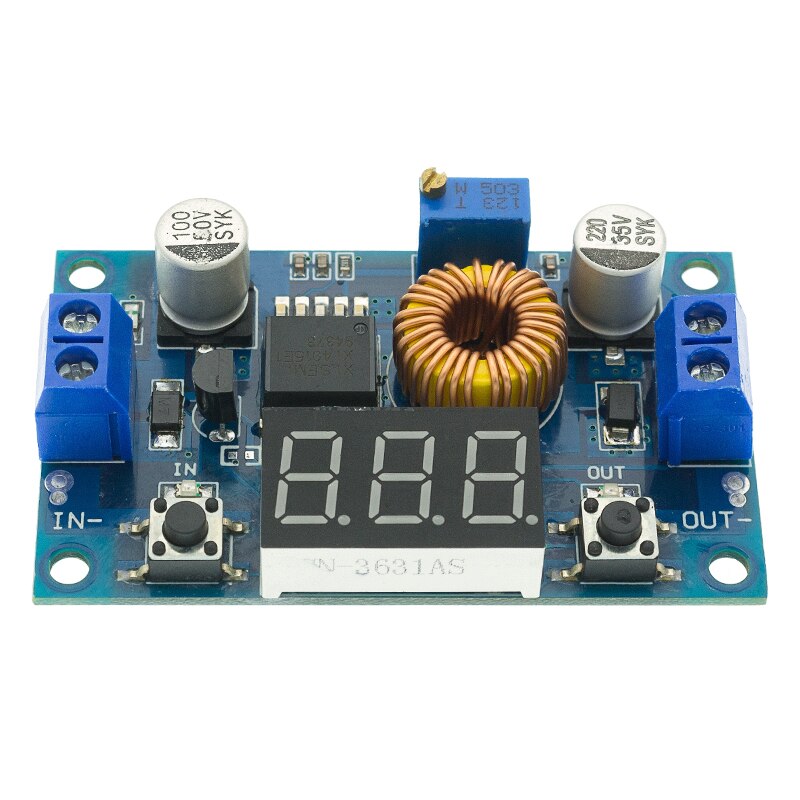

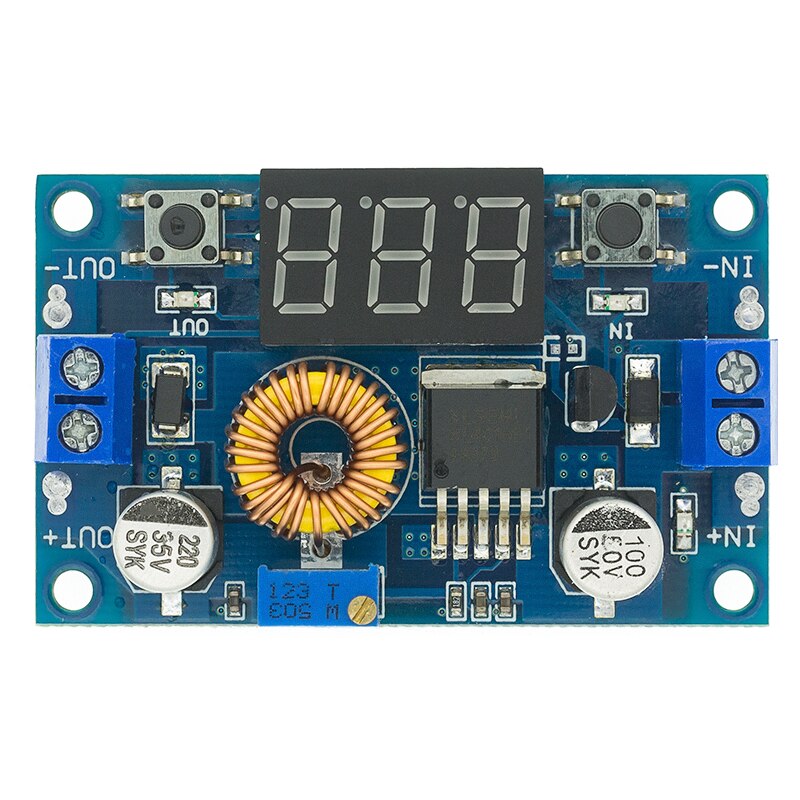

Mô-đun bước xuống có thể điều chỉnh 5a DC-DC với vôn kế Một: Mô tả sản phẩm Sản phẩm này là Mô-đun DC / DC, tần số không đổi 180 KHz, PWM buck (bước xuống), có thể điều khiển tải 5A với hiệu suất cao, độ gợn sóng thấp và điều khiển đường truyền tuyệt vời và điều khiển tải, mô-đun có đồng hồ đo điện áp để hiển thị đầu vào Điện áp và điện áp đầu ra, và có thể cố định điện áp thông qua nút để cải thiện độ chính xác của vôn kế Tài sản: 1. Chỉ báo Led 2. Nút để chuyển đổi các phép đo điện áp đầu vào hoặc đầu ra và đèn LED hiển thị phép đo dòng điện của điện áp đầu vào hoặc điện áp đầu ra. Đèn nixi có thể được tắt bằng một nút khác. Trạng thái được đề cập không thể được công nhận, không bị mất ngay cả khi đèn LED trên bảng có dấu "IN" được bật. Giá trị điện áp đầu vào, màn hình LED sáng "OUT" là giá trị điện áp đầu ra.) 3. Chức năng hiệu chuẩn vôn kế, phát hành đặc biệt, sẽ không có vôn kế không hợp lệ! Phương pháp hiệu chuẩn vôn kế: (1) Bước hiệu chuẩn điện áp đầu ra Bước 1 Điều chỉnh nút bên phải để thắp sáng "OUT", vôn kế hiển thị giá trị điện áp đầu ra. Nhấn nút bên phải trong hơn 2 giây, thả vôn kế và đèn LED "OUT" nhấp nháy để đồng bộ hóa để bạn chuyển sang chế độ hiệu chuẩn điện áp đầu ra. Bước 2 Nhấn nút phù hợp (tốc độ bình thường), giá trị điện áp đang tăng lên thiết bị. Nhấn nút bên trái và tháo thiết bị ra. Vì thiết bị có kích thước nhỏ hơn 0,1V, nó hiển thị điện áp tối thiểu đến 0,1V, vì vậy bạn phải nhấn 1-5 lần liên tục để xem số lần vôn kế thay đổi 0,1V. Vôn kế thay đổi 0,1V bằng cách nhấn nút tùy thuộc vào điện áp hiển thị hiện tại, điện áp càng cao, số bấm càng ít. Bước 3 Nhấn nút bên phải trong hơn 2 giây, nhả ra để lại chế độ hiệu chuẩn điện áp đầu ra. Tất cả các thông số được đặt để tự động tắt để tiết kiệm. (2) Các bước hiệu chuẩn điện áp đầu vào Bước 1 Điều chỉnh nút phải để giúp đèn LED "IN" sáng lên, vôn kế hiển thị giá trị của điện áp đầu vào. Nhấn nút bên phải trong hơn 2 giây, thả vôn kế và đèn LED "IN" nhấp nháy để đồng bộ hóa để bạn vào chế độ hiệu chuẩn điện áp đầu vào. Bước 2 và 3 phù hợp với phương pháp hiệu chuẩn điện áp đầu ra. Hai: Thông số hiệu suất 1. Dải điện áp đầu vào: 4~38VDC (Lưu ý: Điện áp đầu vào không quá 38V) 2. Dải điện áp đầu ra: 1.25-36VDC có thể điều chỉnh 3. Dòng điện đầu ra: 0-5A 4. Công suất đầu ra: 75W 5. Phạm vi vôn kế: sai số 4 đến 40V ± 0,1V 6. Tần số làm việc: 180KHz 7. Hiệu suất lên đến 96% 8. Được xây dựng trong chức năng tắt sưởi. 9. Tích hợp chức năng giới hạn hiện tại 10. Tích hợp chức năng bảo vệ đầu ra, ngắn. 11. Bảo vệ phân cực ngược: Không có (Nếu cần, diode dòng cao phù hợp với đầu vào) 12. Dài x Rộng x Cao = 6,6x3,9x1,8cm Ba: Ứng dụng Ứng dụng mô-đun dc / dc, điện áp đầu vào cao hơn điện áp đầu ra của lỗi trường, chẳng hạn như pin, máy biến áp, bộ cấp nguồn có thể điều chỉnh, DIY, màn hình LCD và TV LCD, nguồn điện công cụ di động, thiết bị viễn thông / Nguồn điện mạng, cung cấp điện cho máy tính xách tay 24V, thiết bị công nghiệp 12V. Buck đến 3.3V, buck 12V đến 5V, buck 24V đến 5V,
