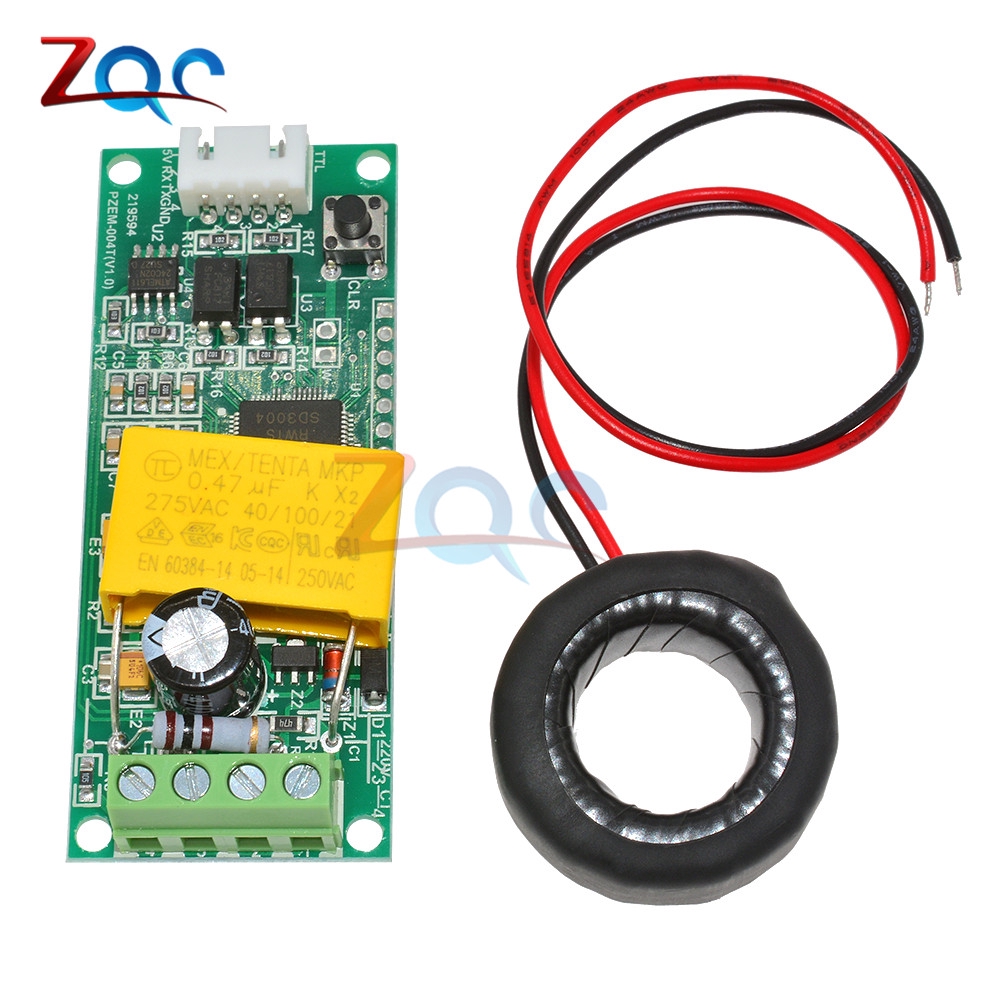

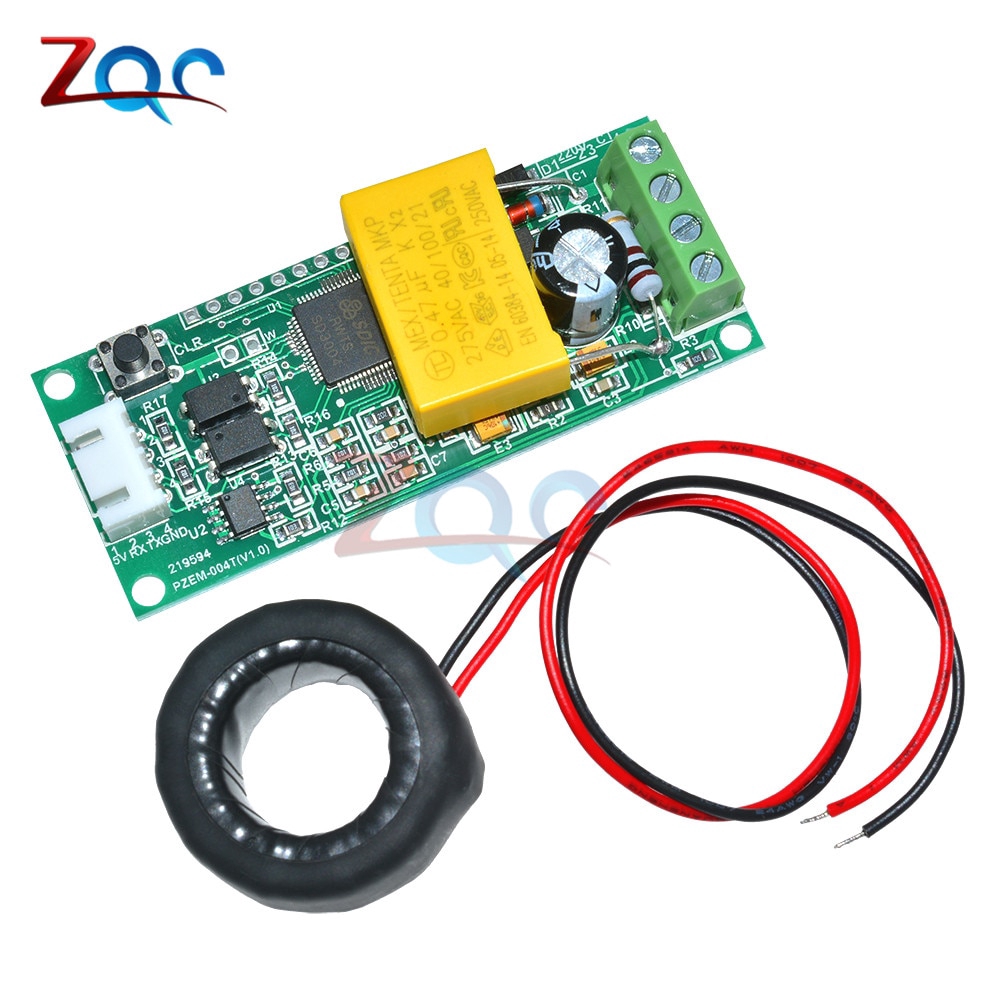

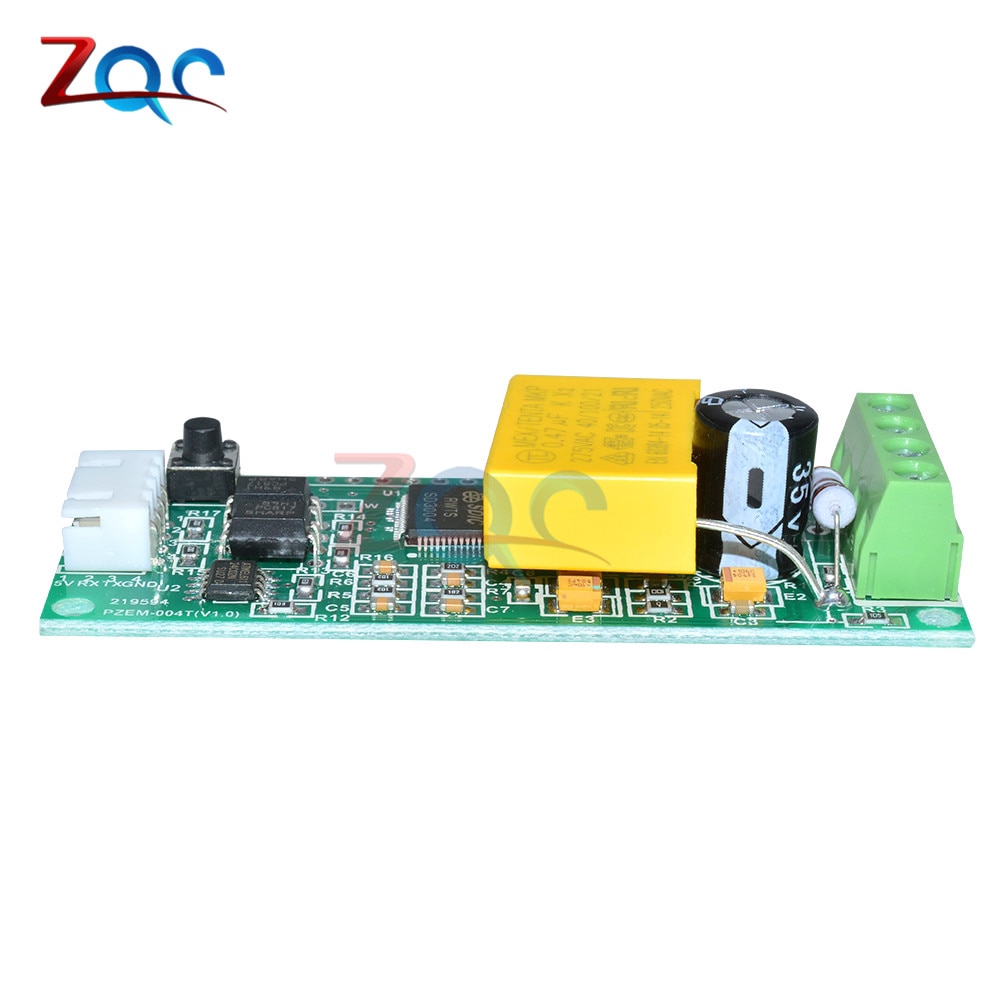

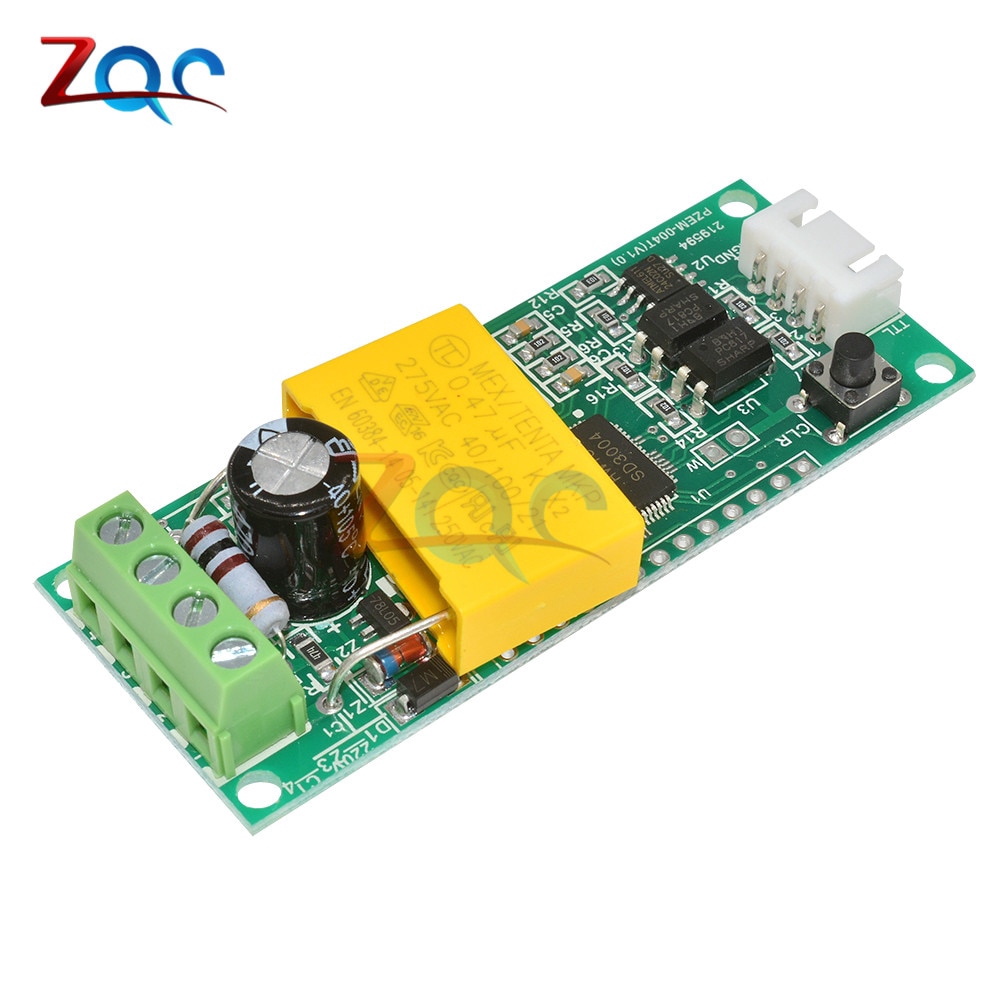

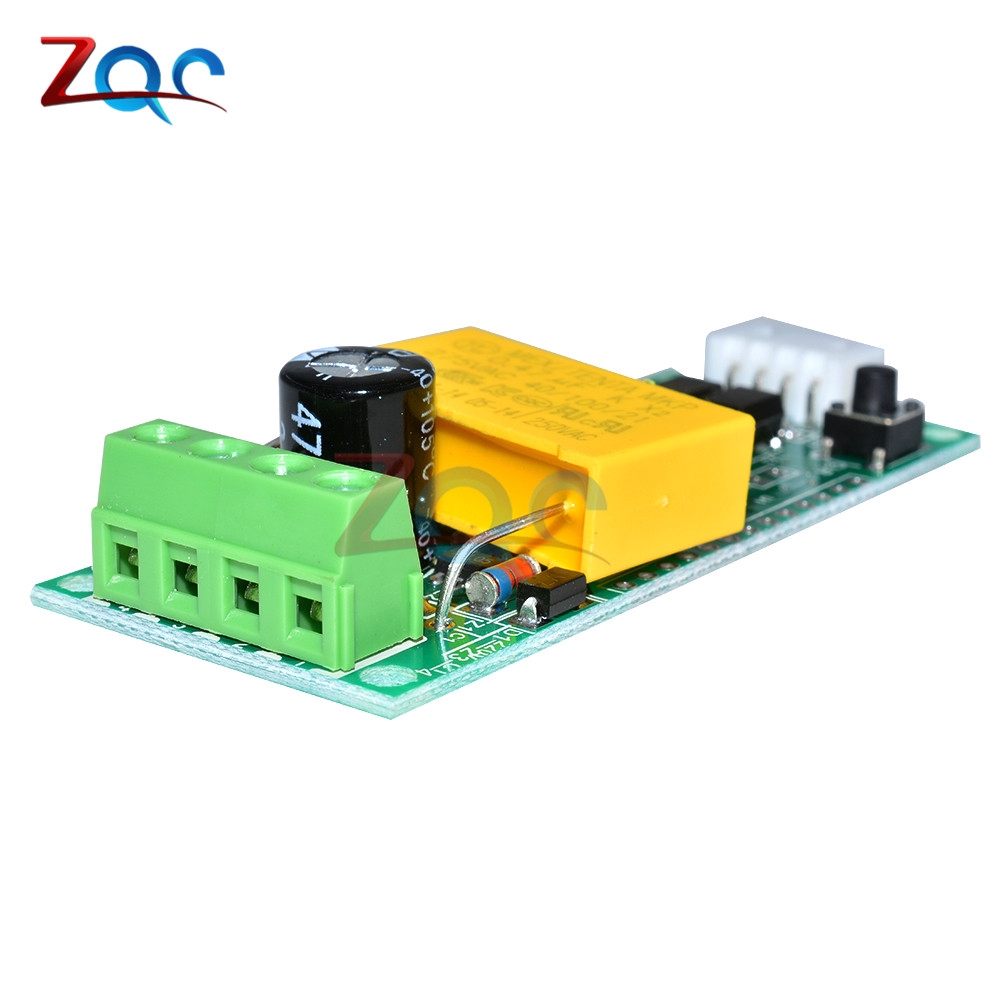

Mô Đun Kiểm Tra Điện Áp Đa Năng PZEM-004T 80-260V 0-100A

Đặc điểm: 1. chức năng đo thông số điện (điện áp, dòng điện, nguồn đang hoạt động). 2. Nút nguồn chức năng rõ ràng. 3. Chức năng lưu trữ dữ liệu giảm nguồn (tăng nguồn tích cực trước khi tiết kiệm). 4. Chức năng hiển thị PC PC (điện áp hiển thị, dòng điện, nguồn hoạt động). 5. Chức năng giao tiếp nối tiếp (kết quả với giao diện nối tiếp TTL, thông qua các thiết bị đầu cuối khác nhau liên lạc với tấm bộ điều hợp, đọc và đặt các thông số). B. hiển thị phía trước và phím Ui Cửa sổ hiển thị PC bao gồm bốn, được sử dụng để hiển thị điện áp, dòng điện, nguồn, thông số nguồn, như thể hiện trong FIG. Định dạng hiển thị 1. Công suất: dải đo 0~22kW 0~10kw trong định dạng hiển thị từ 0.000 đến 9,999; Trong vòng 10~22kW định dạng hiển thị 10,00~22,00. 2. Công suất: dải đo 0~9999kWh 0~10kwh trong định dạng hiển thị từ 0.000 đến 9,999; 10~100kwh trong định dạng hiển thị 10,00 đến 99,99; 100~1000kwh trong định dạng hiển thị 100,0 đến 999,9; 1000~9999kwh trở lên định dạng màn hình từ 1000 đến 9999. 3. Điện áp: Dải thử nghiệm 80~260VAC Định dạng màn hình 110,0~220.0. 4. Hiện tại: dải đo 0~100A Định dạng màn hình 00.00 đến 99,99. Cái nút A. nút tích hợp trên bảng điều khiển, được sử dụng để làm cho điện rõ ràng chức năng, như trong hình B. Phương thức rõ ràng điện: Nhấn phím ZERO năm giây, sau đó nhả nút! Nhấn lại để xóa phím, dữ liệu đã xóa và thoát ra ngoài, xóa cho đến nay đã hoàn thành. C. Giao tiếp sê-ri Mô-đun được trang bị giao tiếp dữ liệu nối tiếp TTL thông qua cổng nối tiếp có thể được đọc và đặt các thông số liên quan; nhưng nếu bạn muốn thiết bị có USB hoặc RS232 (chẳng hạn như máy tính) để giao tiếp, Sau đó bạn cần được trang bị bảng phần cứng bộ điều hợp TTL khác nhau (cần giao tiếp USB với tấm chuyển đổi TTL sang USB; Cần liên lạc RS232 với tấm bộ chuyển đổi TTL sang RS232), tấm bộ chuyển đổi của kết nối cụ thể Chi tiết có thể được tìm thấy trong FIG. D. Mô tả thông tin liên lạc 1. Kết nối phần cứng theo sơ đồ đấu dây. 2. Kết nối đường dây sau lần đầu tiên chọn tốt cổng giao tiếp của mô-đun phần mềm PC hỗ trợ cổng giao tiếp COM2\ COM3\ COM4, thông qua Trình quản lý thiết bị để xem, nếu không nhiều cổng bạn cần Để sửa đổi cảng. E. Cân nhắc 1. Mô-đun này thích hợp cho trong nhà, không sử dụng ngoài trời. 2. tải ứng dụng không được vượt quá công suất định mức. 3. Hệ thống dây điện không thể sai. F. Thông tin chi tiết: 1. Điện áp làm việc: 80~260VAC 2. Điện áp kiểm tra: 80~260VAC 2. Công suất định mức: 100A / 22000W 3. Tần số làm việc: 45-65Hz 4. Độ chính xác của phép đo: 1.0 Gói hàng bao gồm: 1x Máy đo đa chức năng kỹ thuật số 1x cuộn dây
