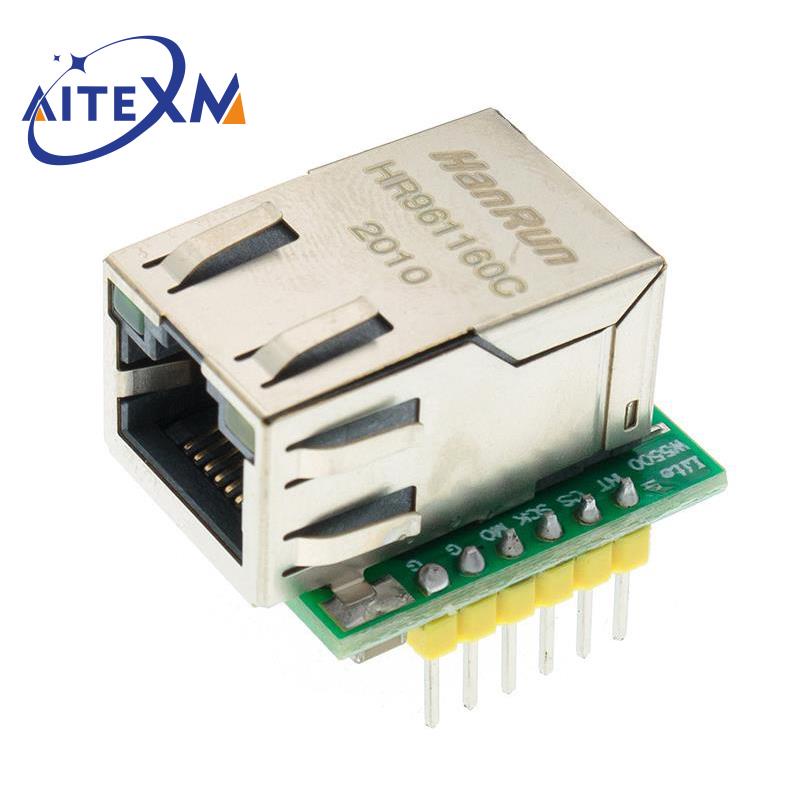

Mô Đun Phần Cứng Mạng LAN / Ethernet TCP / IP 51 / STM32 USR-ES1 W5500

 Usr-es1 W5500 Chế độ cung cấp điện: Nguồn điện bên ngoài 3,3V, dòng điện phải hơn 200mA; Giao diện điều khiển: Mức TTL, giao diện 3.3V SPI; Kích thước PCB: 23 * 25 mm; Kích thước cơ học: 28,5 * 23 * 24;    Usr-es1 là mô-đun Ethernet của giao diện SPI, giao diện là mức TTL 3,3V, điện áp cung cấp điện là +3.3V, vui lòng đảm bảo rằng dòng điện không nhỏ hơn 200mA, điện áp liên tục và ổn định +3,3V. Giao diện SPI tốc độ cao 80MHz Người dùng xếp chồng giao thức TCPIP-TCPIP tốc độ cao được tích hợp sẵn, hầu như không hiểu kiến thức giao thức mạng phức tạp Hỗ trợ tối đa 8 ổ cắm Hỗ trợ TCP, UDP, ICMP, IPv4, ARP, IGMP, giao thức PPPoE Tích hợp các lớp liên kết dữ liệu, Lớp vật lý Hỗ trợ đánh thức Hỗ trợ giao diện ngoại vi nối tiếp tốc độ cao (SPI model 0, 3) Vô nội 32K byte nhận đệm Bộ đệm được nhúng 10BaseT / 100BaseTX Lớp vật lý Ethernet (PHY) Hỗ trợ tự động đàm phán (10/100-Based song công hoặc nửa song công) Hỗ trợ vá IP Điện áp làm việc 3,3V, I / O và hiển thị tín hiệu điện áp 5V (full duplex hoặc nửa song công, kết nối mạng, tốc độ mạng, hoạt động) Gói loại Pin siêu nhỏ, thuận tiện cho các ứng dụng nhúng Ứng dụng của dự án mẫu C  Mô-đun mạng W5500 Ethernet Mô tả: Hỗ trợ các giao thức TCP / IP có dây: TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE ​Hỗ trợ 8 ổ cắm độc lập đồng thời ​Hỗ trợ chế độ Giảm nguồn ​Hỗ trợ Wake on LAN over UDP ​Hỗ trợ Interfac ngoại vi nối tiếp tốc độ cao (SPI MODE 0, 3) ​Bộ nhớ 32Kbytes bên trong cho bộ đệm TX / RX ​10baset / 100BaseTX Ethernet PHY được nhúng ​Hỗ trợ đàm phán tự động (Đầy đủ và một nửa song công, 10 và 100 dựa trên) ​Không hỗ trợ chia buồn IP ​Hoạt động 3.3V với dung sai tín hiệu I / O 5V ​Đầu ra LED (Đầy đủ / bán song công, Liên kết, Tốc độ, Hoạt động) ​Gói không chì 48 Pin LQFP (7x7mm, cao độ 0,5mm) Thông tin chi tiết: ​Loại Chip: W5500 ​Hỗ trợ cả 3.3V & 5V. ​Các giao thức TCP / IP có dây cứng: TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE ​10baset / 100BaseTX Ethernet PHY được nhúng ​Hỗ trợ phản hồi tự động (chế độ song công / bán song công đầy đủ) ​Hỗ trợ 8 ổ cắm độc lập đồng thời ​Bộ nhớ 32Kbytes bên trong cho bộ đệm Tx / Rx ​Chế độ tắt nguồn: hỗ trợ ​Đánh thức mạng: hỗ trợ ​Giao diện SPI (SPI MODE 0, 3), kết nối thuận tiện với MCU ​Kích thước: 55mm x 28mm
