Mạch Điều Khiển Động Cơ Không Chổi Than 3 pha 72W - Động cơ Brushless

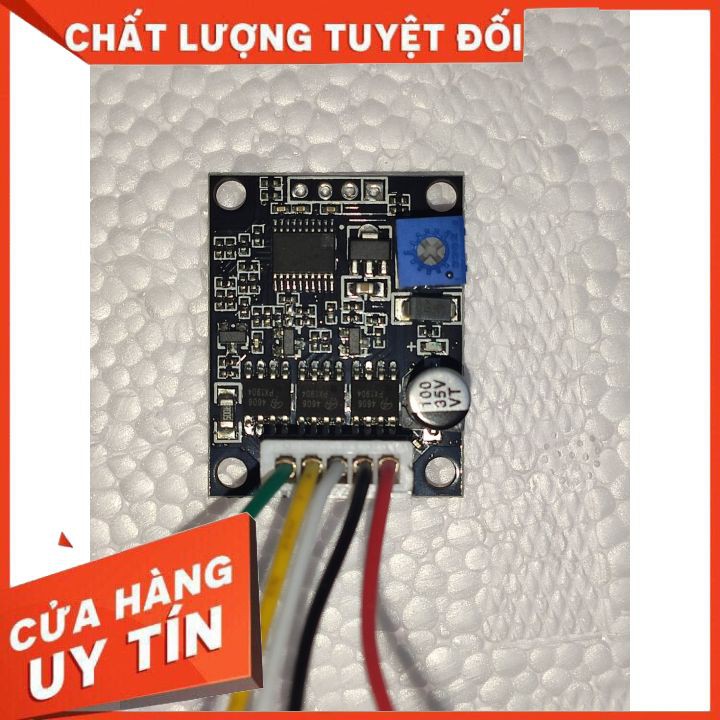

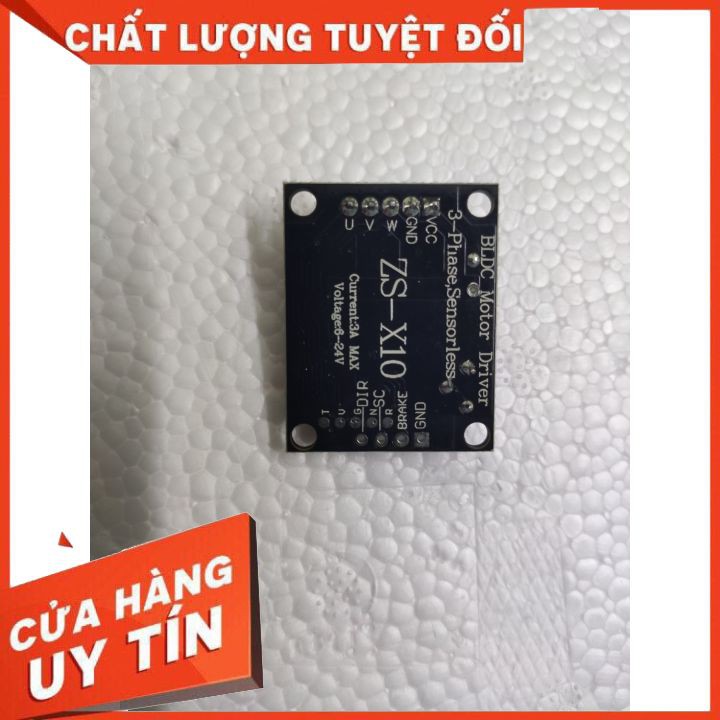

Mạch điều khiển động cơ không chổi than 3 pha 72W - Motor Brushless Thông số kỹ thuật điều khiển động cơ không chổi than 3 pha Điện áp hoạt động: 5 -24V (nên sử dụng trong dải 6 - 20V) Dòng điện: 3A (max) Công suất: 72W (max) (nên sử dụng <50W) Kích thước: 34x27x7 (mm) Trọng lượng: 8g bao gồm cả dây kết nối Ứng dụng của mạch điều khiển motor: Dùng để điều khiển động cơ không chổi than 3 pha - motor brushless không cần cảm biến hall (sensorless) như bộ điều tốc ESC rời thông thường. Dùng cho motor không chổi than bị chết mạch, cần mạch công suất ngoài để hoạt động. Được thiết kế đặc biệt cho không gian nhỏ, có thể nhúng trong các hệ thống khác (như vi điều khiển, arduino, PLC...) Mạch điều khiển mini - kích thước nhỏ với chiết áp điều khiển tốc độ ngay trên board mạch, dễ dàng kết nối với motor không chổi than loại 3 dây ra. Phù hợp sử dụng với những ứng dụng công suất không cần quá lớn (<50W) như dùng chạy quạt brushless, máy bơm nước nhỏ, bơm dầu máy thổi không khí... Đảo chiều quay động cơ dễ dàng bằng cách thay đổi 2 dây bất kỳ với nhau. Hướng dẫn kết nối mạch điều khiển động cơ không chổi than 3 pha: Dây đỏ: cấp nguồn dương + VCC Dây đen: cấp nguồn âm - GND Dây trắng: dây W trên motor Dây vàng: dây V trên motor Dây xanh: dây U trên motor Lưu ý: Mạch điều khiển động cơ không chổi than chưa có diode chống ngược cực, vui lòng không cấp ngược nguồn, bản mạch sẽ bị hỏng ngay lập tức. Khi kêt nối với động cơ, chú ý không chạm chấp các dây kết nối với nhau, bản mạch sẽ bị hỏng. Nếu kết nối với động cơ chưa rõ công suất, điện áp, hãy bắt đầu với điện áp nhỏ (6V), quan sát dòng điện và nhiệt độ, sau đó tăng dần lên. Dòng điện không được vượt quá 3A. Nên sử dụng dưới 40W (dòng 2A) nếu cần hoạt động trong thời gian dài (24/24). Sau khi nhận được hàng, nếu chưa rõ về hệ thống điện, cách kết nối hãy liên hệ với shop để được hỗ trợ. Tất cả các bản mạch trước khi bán đều được shop test kỹ trên motor nidec 45W, tải là cánh quạt 40cm, shop sẽ không bảo hành trong bất kỳ trường hợp nào. Xin vui lòng cân nhắc trước khi đặt hàng.
