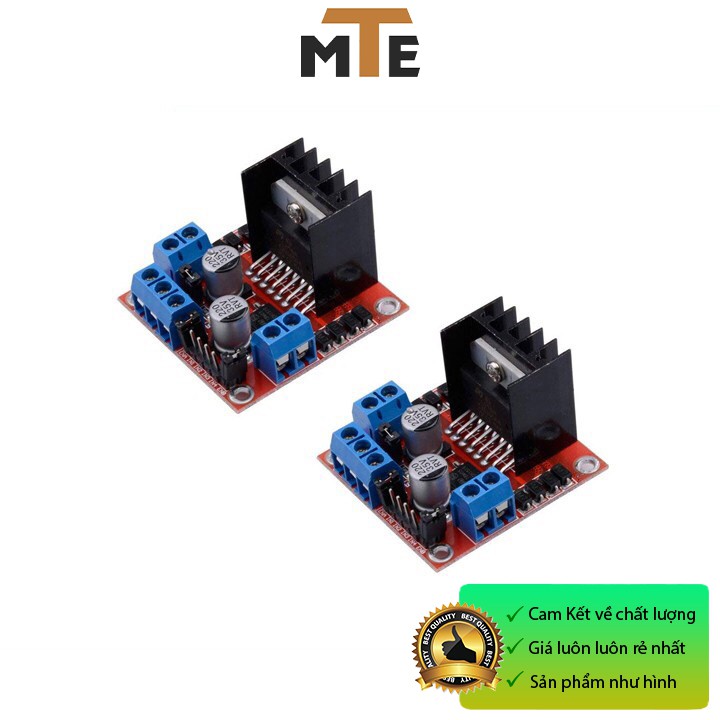

Mạch điều khiển động cơ L298 - Mạch cầu H L298N

ỨNG DỤNG: Mạch điều khiển động cơ L298 - Mạch cầu H L298N: Có khả năng điều khiển 2 động cơ DC, dòng tối đa 2A mỗi động cơ, mạch tích hợp diod bảo vệ và IC nguồn 7805 giúp cấp nguồn 5VDC cho các module khác (chỉ sử dụng 5V này nếu nguồn cấp <12VDC). Mạch điều khiển động cơ DC L298 dễ sử dụng, chi phí thấp, dễ lắp đặt, là sự lựa chọn tối ưu trong tầm giá. THÔNG SỐ: IC chính: L298 – Dual Full Bridge Driver Điện áp đầu vào: 5~30VDC Công suất tối đa: 25W 1 cầu (lưu ý công suất = dòng điện x điện áp nên áp cấp vào càng cao, dòng càng nhỏ, công suất có định 25W). Dòng tối đa cho mỗi cầu H là: 2A Mức điện áp logic: Low -0.3V~1.5V, High: 2.3V~Vss Kích thước: 43x43x27mm THAM KHẢO: Cách dùng Module điều khiển động cơ L298N – cầu H để điều khiển động cơ DC: http://arduino.vn/bai-viet/893-cach-dung-module-dieu-khien-dong-co-l298n-cau-h-de-dieu-khien-dong-co-dc Datasheet L298: https://www.alldatasheet.com/view.jsp?Searchword=L298&gcl CjwKCAiAlb_fBRBHEiwAzMeEdpFTiiZ_Fj5trYc5EW0QQY_wqAxJAHsOwhr_0MIiUxOkhyoe0l2TfxoC-hUQAvD_BwE #cầuH #ĐiềukhiểnĐộngCơ #PWM #tốcĐộ #ĐộngCơ #1chiều #DC #L298 #L298N
