Mạch Bluetooth 5.0 Module Bluetooth 5.0 M18 - Linh kiện 789

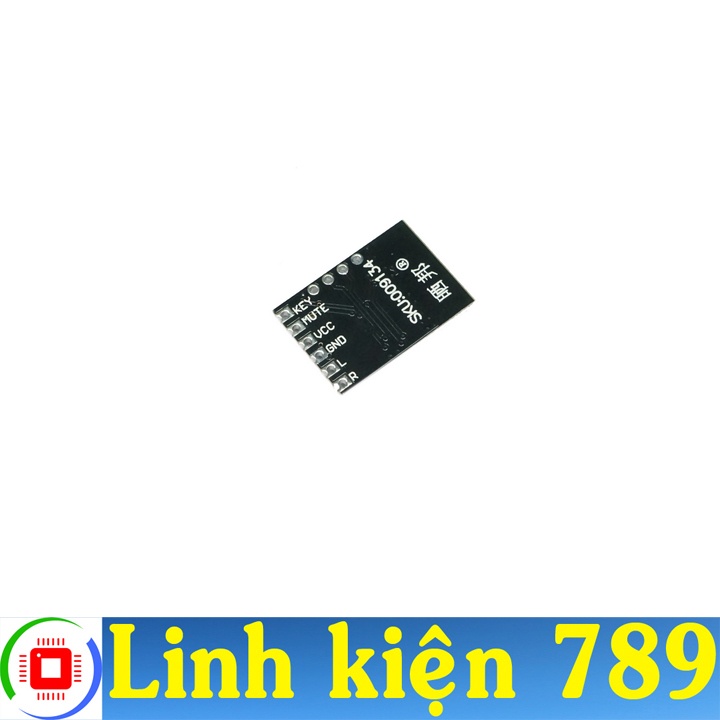

Giải thích ký hiệu trên mạch - +5V / D- / D+ / GND kết nối với jack USB cái để đọc nhạc từ USB. - ROUT : đầu ra dương tín hiệu âm thanh phải. - LOUT : đầu ra dương tín hiệu âm thanh trái. - GND : đầu ra âm tín hiệu âm thanh đồng thời là đầu vào nguồn và điều khiển chế độ. - +5V : Dương nguồn đầu vào 3.6-5V. - MUTE : tắt tiếng nhạc đầu ra. - KEY : Dùng để điều khiển khi nối tiếp qua điện trở về GND như sau : + Nối tiếp qua điện trở 9.1K là nút MODE. + Nối tiếp qua điện trở 3K là nút PLAY. + Nối tiếp qua điện trở 6.2K là nút PREV/V-. + Nối tiếp qua điện trở 0R là NEXT/V+. Kích thước : 23x16mm.
