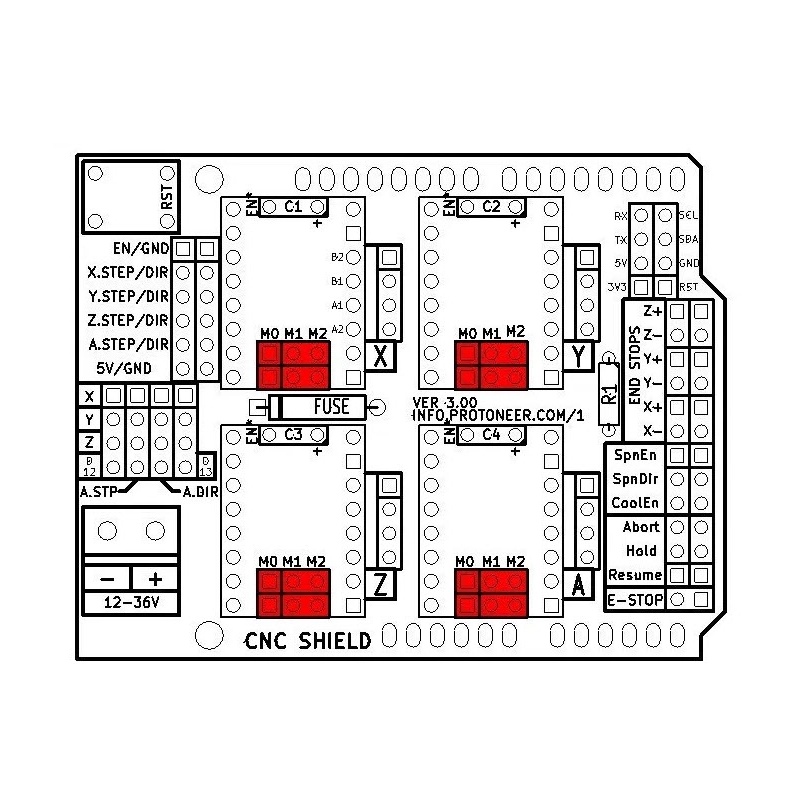

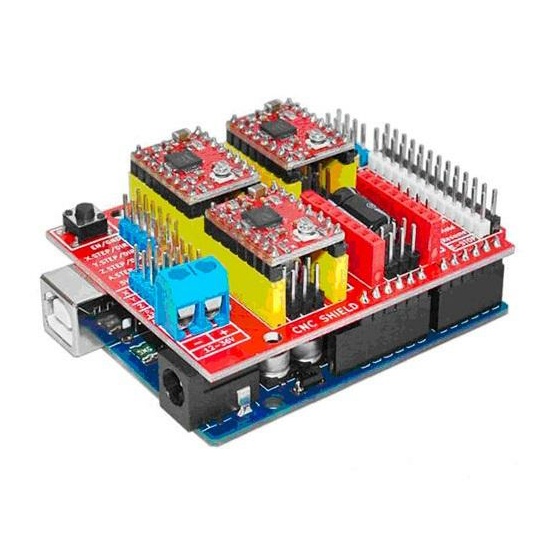

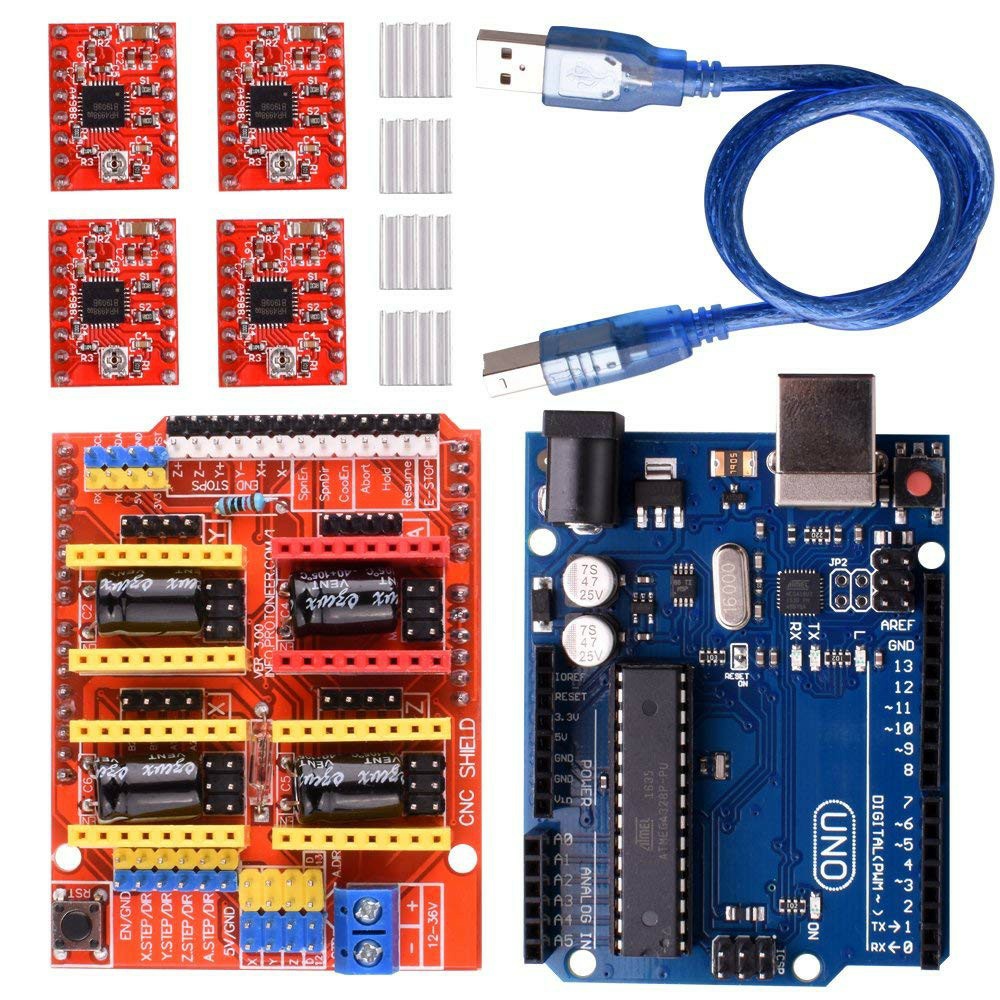

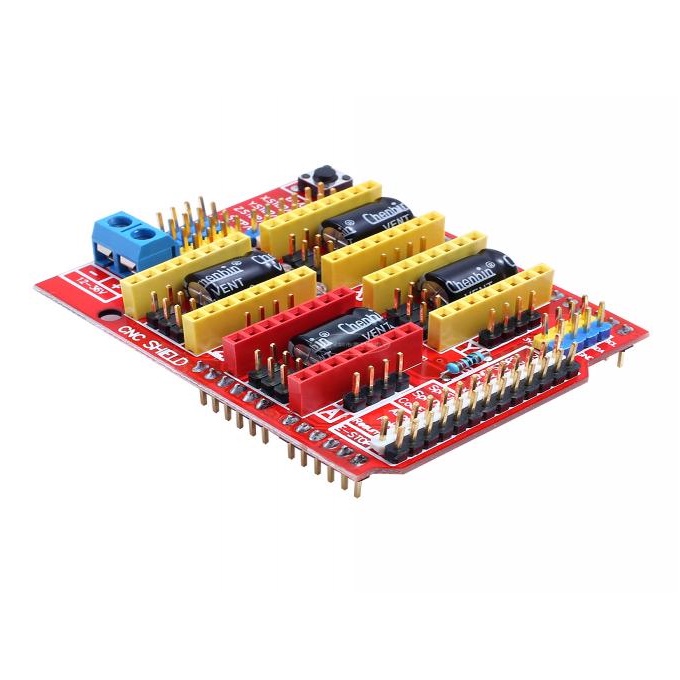

Mạch CNC Shield V3 cho Arduino

Mạch CNC Shield V3 là board mở rộng của Arduino UNO R3 dùng để điều khiển các máy CNC mini như máy khắc Laser, máy phay CNC hoặc máy in 3D mini. CNC Shield V3 điều khiển tối đa 4 động cơ bước thông qua driver A4988 hoặc DRV8825 (có các jumper để điều khiển động cơ bước theo chế độ full step, haft step, 1/4, 1/8 hoặc 1/16). Ngoài ra còn có thể gắn thêm các công tắc hành trình cho các trục X, Y, Z, E (dành riêng cho máy in 3D) hay điều khiển đầu khắc CNC, đầu khắc laser và quạt tản nhiệt. Thông số kỹ thuật: - Tương thích GRBL - Hỗ trợ lên tới 4 trục (trục X, Y, Z và một trục thứ tư tùy chọn) - Hỗ trợ tới 2 Endstop (cảm biến đầu cuối) cho mỗi trục - Tính năng điều khiển spindle - Tính năng điều khiển dung dịch làm mát khi máy hoạt động - Sử dụng các mô đun điều khiển động cơ bước, giúp tiết kiệm chi phí khi thay thế, nâng cấp - Thiết lập độ phân giải bước động cơ bằng jump đơn giản - Thiết kế nhỏ gọn, các đầu nối tiêu chuẩn thông dụng - Tương thích với module A4988 và DRV8825 - Tương thích với module Uno R3 - Kích thước: 70 x 55 x 12 mm
