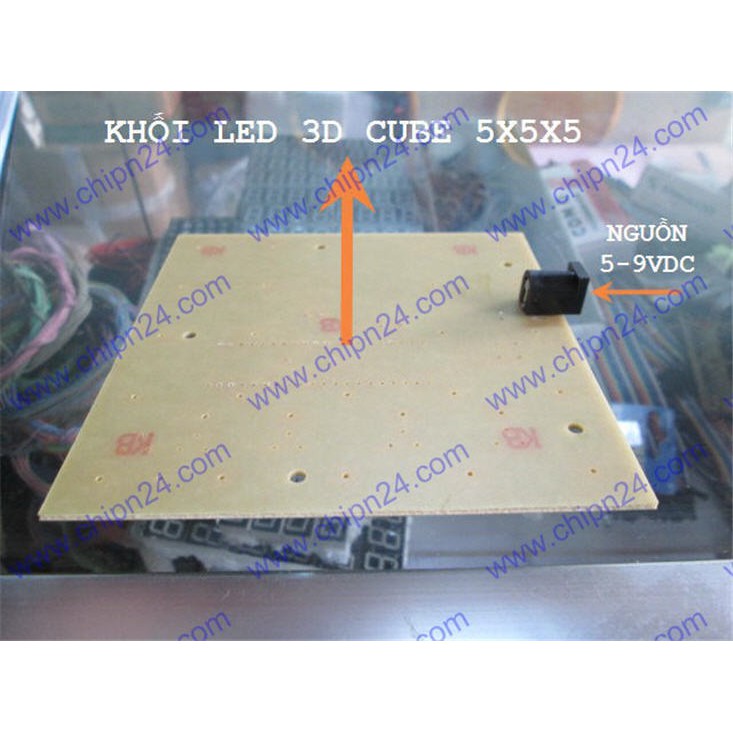

MẠCH LED 3D CUBE 5x5x5

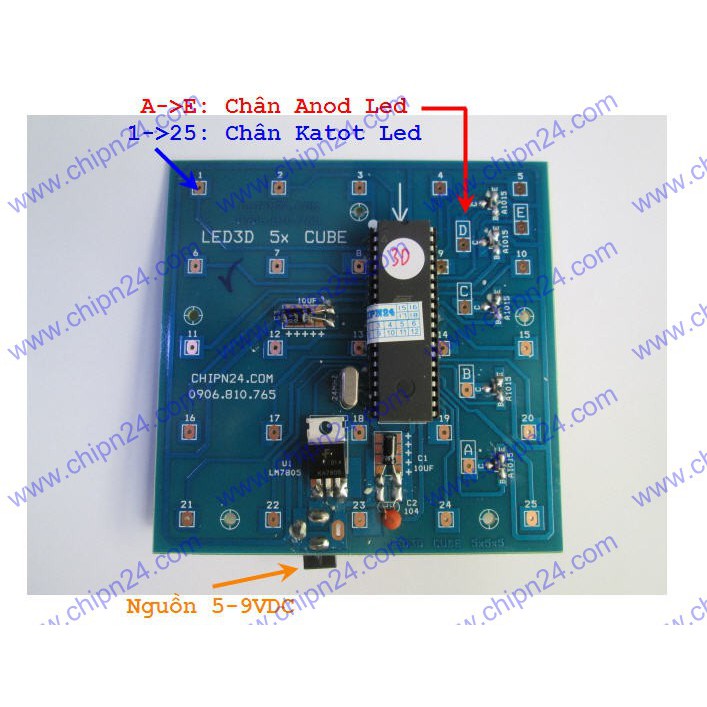

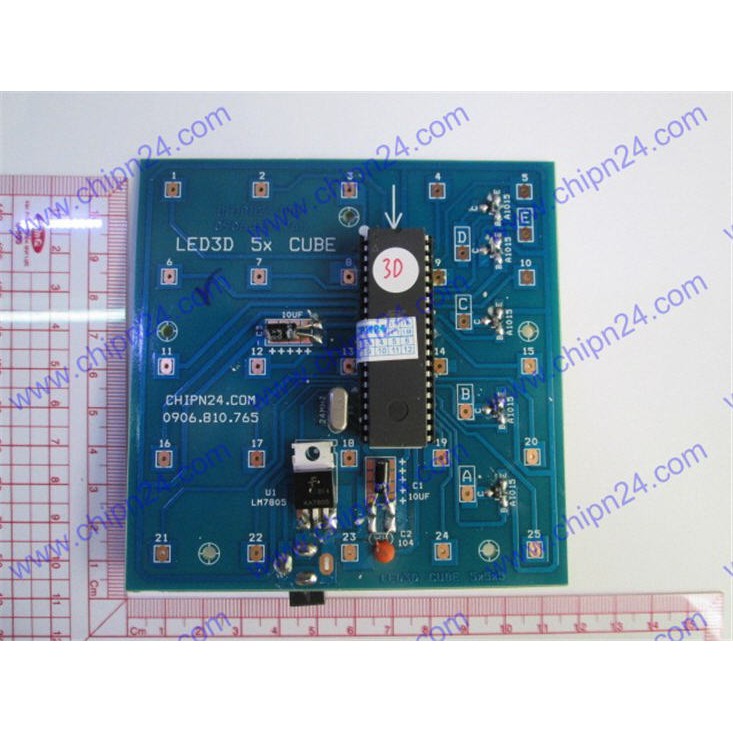

HƯỚNG DẪN GẮN KHỐI LED3D 5x5x5 Bước 1: Bẻ chân 125 led - Chân Dương: bẻ nằm ngang so với led - Chân Âm: bẻ thẳng đứng, gập 2 lần Bước 2: Hàn 25 hàng led Gắn 5 led lên khuôn, dùng nhíp chỉnh chân Dương led thẳng hàng, sau đó lần lượt hàn 5 chân dương led lại với nhau Bước 3: Kiểm tra led Dùng VOM kiểm tra 25 hàng led. Nếu led đứt ta sẽ thay ngay lúc này Nếu không, lúc lên khuôn sẽ rất khó thay Bước 4: Hàn 5 mặt led Hàn chân âm 5 hàng led tương ứng như hình Bước 5: Lên khối led: Gắn 5 mặt led lên board, Hàn các chân dương led ngang lại với nhau Bước 6: Hàn dây vào 5 tầng - Tầng trên cùng: vào điểm A - Tầng dưới cùng: vào điểm E Bước 7: Kiểm tra lại lần cuối, sau đó cấp nguồn Nguồn cấp từ 5V-9V (DC) Để gắn led vào khung được ngay ngắn, bạn có thể tải về máy file Corel sau, có thể ra Tiệm quảng cáo nhờ họ cắt giùm, hoặc bạn có thể tự in ra và khoan lỗ Khoảng cách giữa 2 led là 0.9 inchs Tải file Corel (x5): Tại đây Tải file pdf: Tại đây. Lưu ý khi in nhớ để tỉ lệ 100% .............................................................................. Điện tử Minh Nguyên CHIPN24 - 565/19 Bình Thới, P.10, Q.11, TP.HCM - Website: https://chipn24.com - Bán hàng: 028.6264.1482 - 0965.605.840 - 0868.532.813
