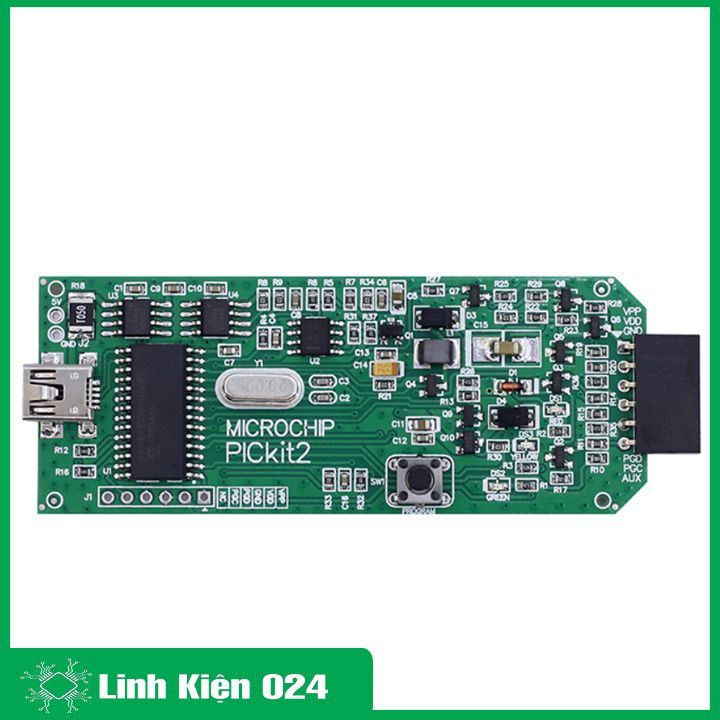

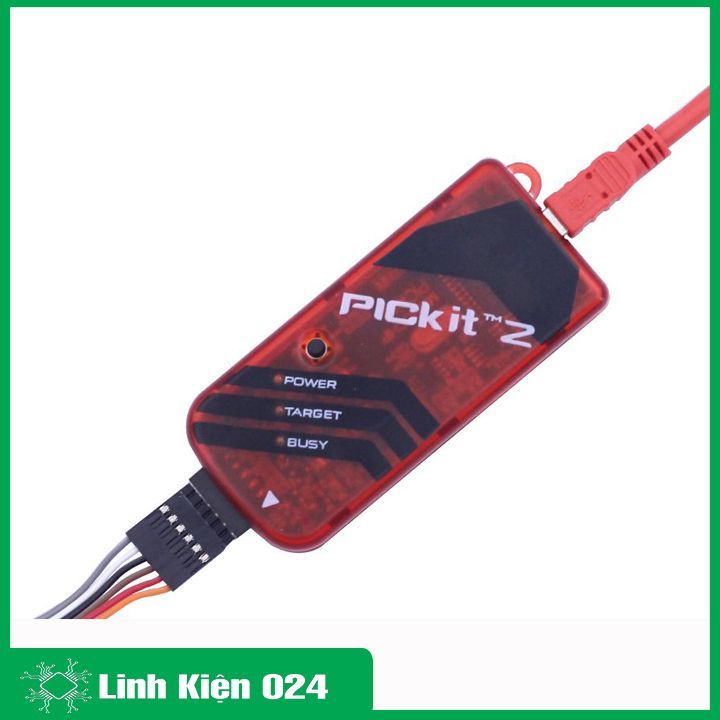

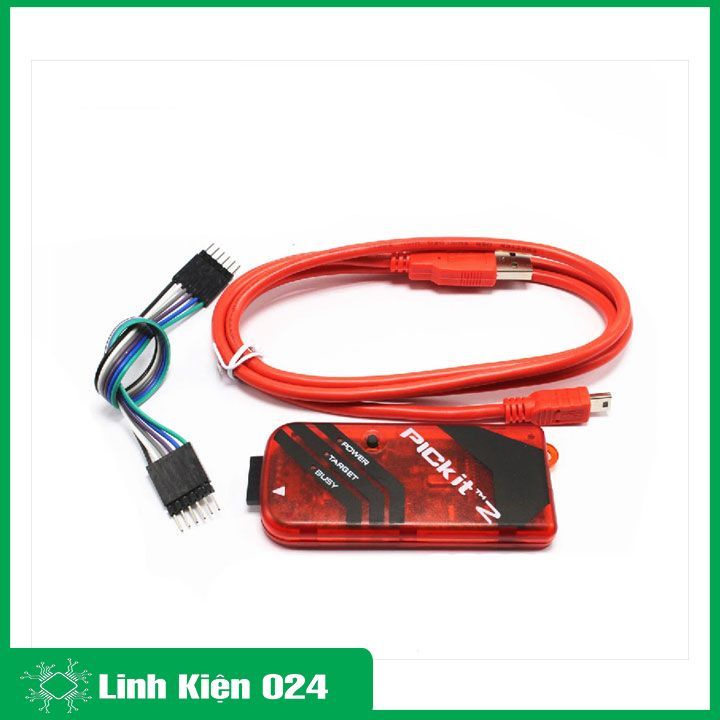

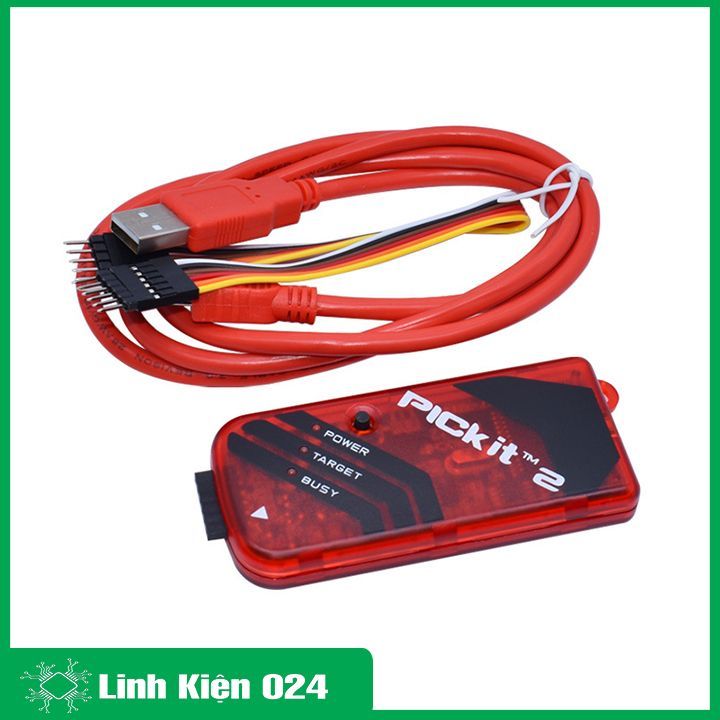

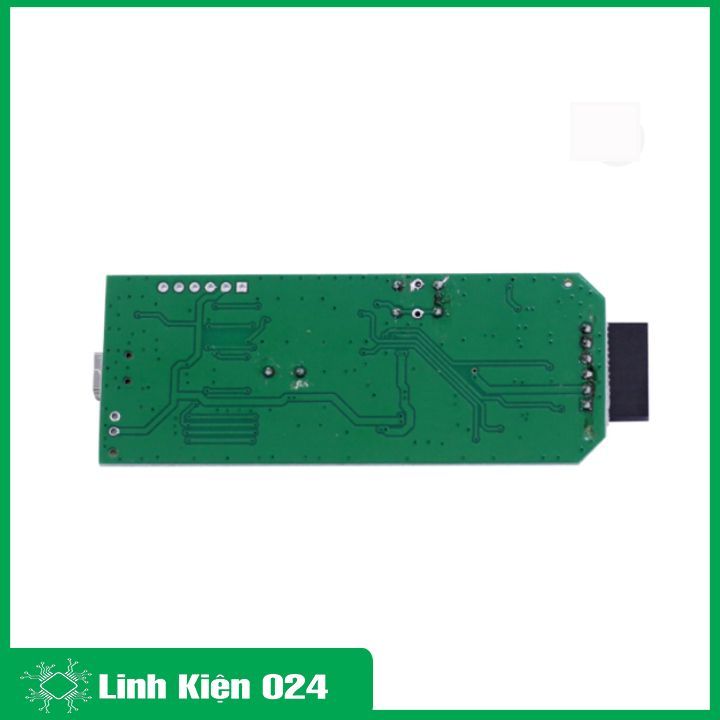

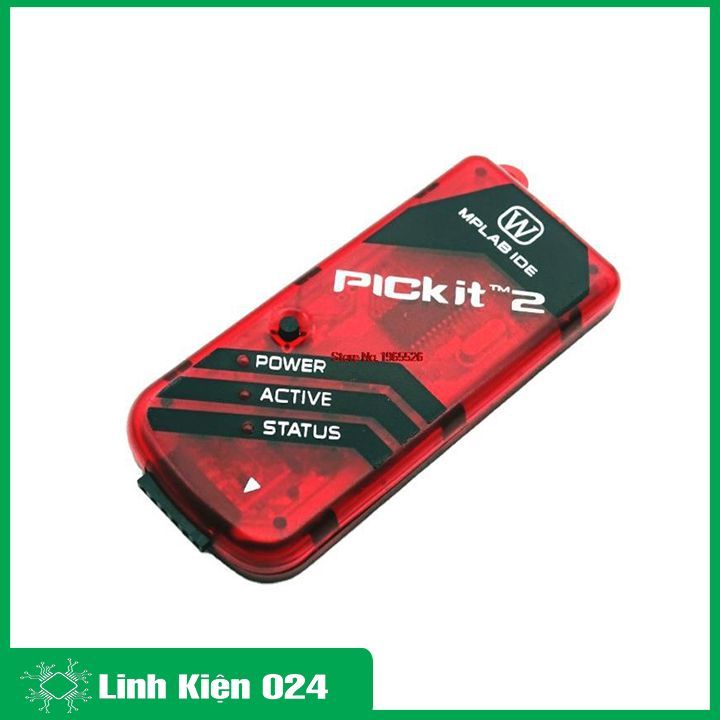

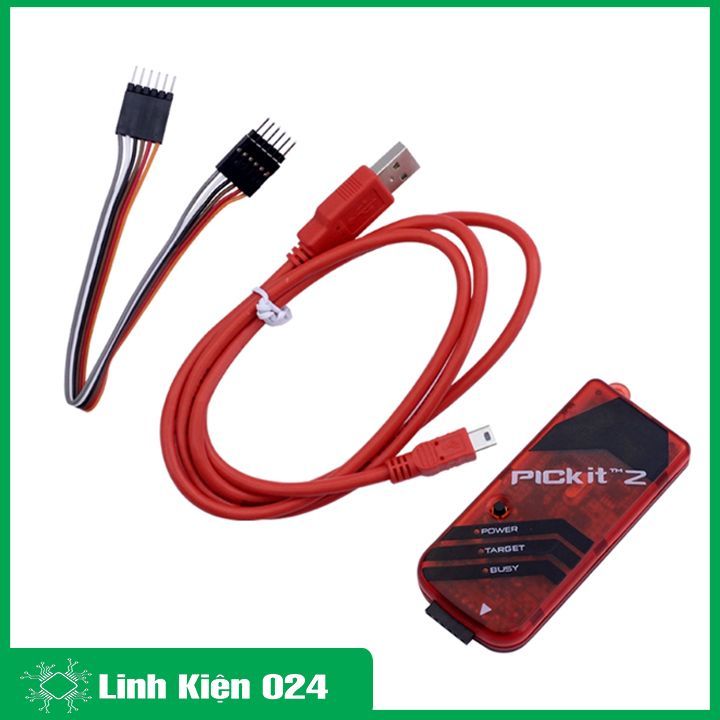

Mạch nạp Pickit2 Full

Mạch nạp Pickit2 Full (BH 06 Tháng) ✯ ✯ ✯Đặc điểm : ✔️PICKIT2 Programmer/Debugger: một mạch nạp PIC , sử dụng tốt với hầu hết các loại vi điều khiển PIC, dsPIC thông qua giao tiếp USB. ✔️Hỗ trợ Debug với MPLAB. ✔️Chức năng UART tools. ✔️Chức năng Logic Analyzer. ✔️Tự động dò tìm mạch nạp và chíp. ✔️ Kiểm tra lỗi sau khi nạp, hỗ trợ khóa chíp. 2. Sử dụng phần mềm PICkit2 v2.61 đề nạp chương trình a. Cài đặt phần mềm: ✔️ Vào trang web M download PICKit2 v2.61.00 ✔️Giải nén và chạy chương trình ✔️ Khi đã cài đặt xong, icon chương trình như sau Sau khi cài đặt (install), chạy chương trình PICkit2 programmer bằng cách chọn Start -> Programs -> Microchip -> Program Files -> PICkit 2. Hoặc double click biểu tượng PICKit 2 trên desktop. b. Kết nối phần cứng ✔️ Cắm đầu USB của PICKit 2 vào PC ✔️ Kết nối PICkit 2 với board mạch đích qua một dây 5-pin (ICSP) ✔️Khi gắn PICKit 2 vào cổng USB khuyến cáo nên ngắt board mạch đích ra khỏi PICKit 2 trước, tương tự khi khởi động hoặc reset lại PC phải bảo đảm ngắt PICKit 2 ra khỏi PC. c. Nạp chương trình ✔️PICKit 2 programmer cho phép bạn nạp chương trình (Programmer) cho tất cả các PIC được hỗ trợ liệt kê trong file PICKit2 Readme. Lưu ý: Khi bạn mới mở chương trình lên mà chưa kết nối cổng usb của PC và mạch nạp trương tình sẽ báo lỗi. Để khắc phục, các bạn cắm mạch nạp cào cổng USB của PC -> vào chương trình của PicKit2 chọn tools -> Check communication. Kết Nối Tới Chip PICkit 2 được kết nối tới PIC qua đường ICSP, để PICKit 2 nhận ra Chip bạn cần phải nối chúng theo đúng các chân: Chân VPP (MCLR): điện áp cao để lập trình. Chân VDD: điện áp cấp nguồn (+). Chân GND: điện áp cấp nguồn (-). Chân PGD: đầu vào data. Chân PGC: đầu vào Clock. ============ THÔNG TIN THÊM VỀ SHOP 🔸 Shop chuyên cung cấp bán buôn bán lẻ toàn quốc 🔸 Giá bán cạnh tranh dịch vụ sau mua tốt nhất 🔸 Hotline (zalo): 097.8618.794 🔸 Ngoài các sản phẩm shop có, các bạn có thể tư vấn sản phẩm để đợt nhập mới shop nhập về bán bổ sung sản phẩm. 🔸 Cam kết hoàn tiền 100% khi sản phẩm sai quảng cáo,hoặc lỗi do nhà sản xuất. ============ THÔNG TIN THÊM VỀ SẢN PHẨM 🔸 Xuất xứ: Trung Quốc 🔸 Nhà cung cấp: Linh Kiện 024 🔸 Hotline: 097.8618.794 🔸 Địa chỉ: 441 Lĩnh Nam, phường Lĩnh Nam, quận Hoàng Mai, Hà Nội
