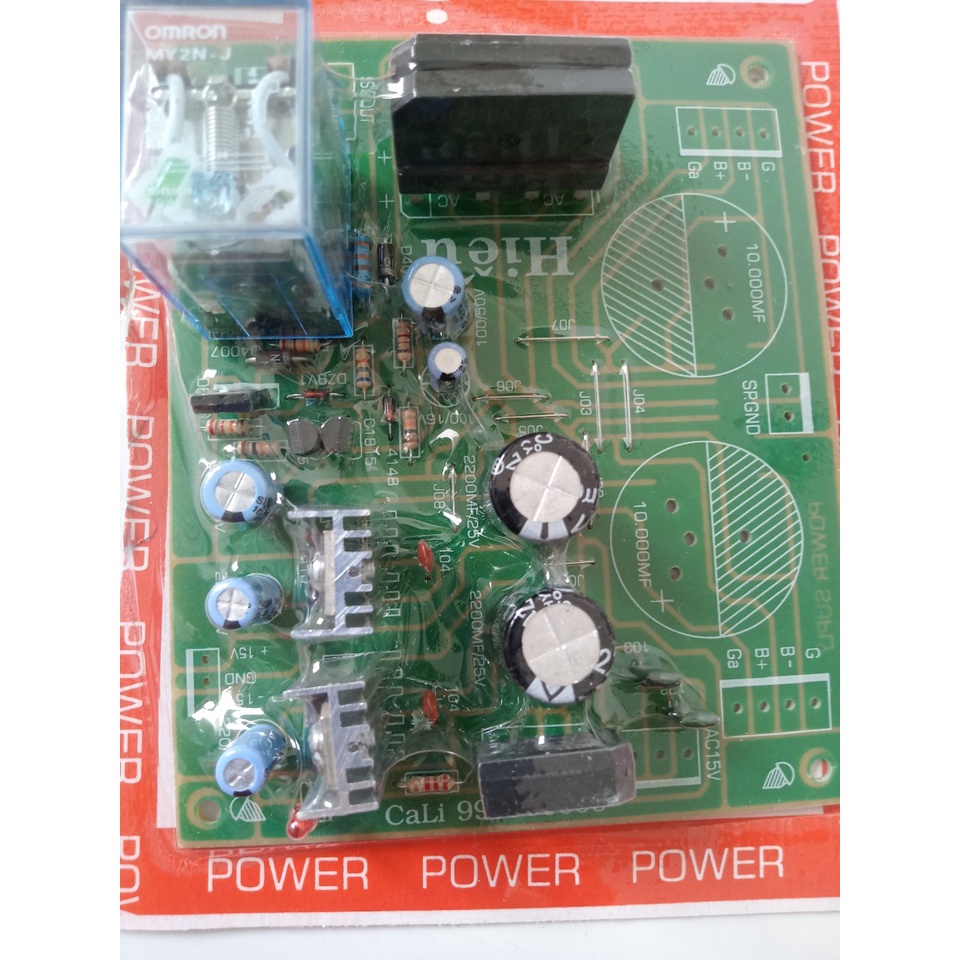

MẠCH NGUỒN 2 TỤ

HƯỚNG DẪN DỬ DỤNG Board nguồn 2 tụ là module audio không thể thiếu trong bộ ampli bởi nó là board cung cấp nguồn DC cho toàn bộ các Board trong digital echo amplifier Thông số kỹ thuật của board nguồn 2 tụ: Ngõ vào AC: 30V;35V Điện áp: 42 VDC; 49 VDC; 15 VDC Nguyên tắc hoạt động của board: Ngõ vào AC 30V hoặc 35V qua bộ nắn cầu 35A và cặp tụ 2x10.000µF cung cấp 42VDC hoặc 49 VDC cho bo khuếch đại công suất. Ngõ vào AC 15V qua bộ nắn cầu, tụ lọc và IC ổn áp cung cấp 15VDC cho các bo Mic, bo Echo, Bo Music, Bo Master. Mạch bảo vệ loa với thời gian trễ là 7s với các ngõ vào PS IN và ngõ ra SP OUT Ngõ ra cho Led báo nguồn. Kích thước: 10x12cm
