Mạch Passing - On/Off/On cho Bi Cầu Led Mini - Bộ dây Rơle cầu chì

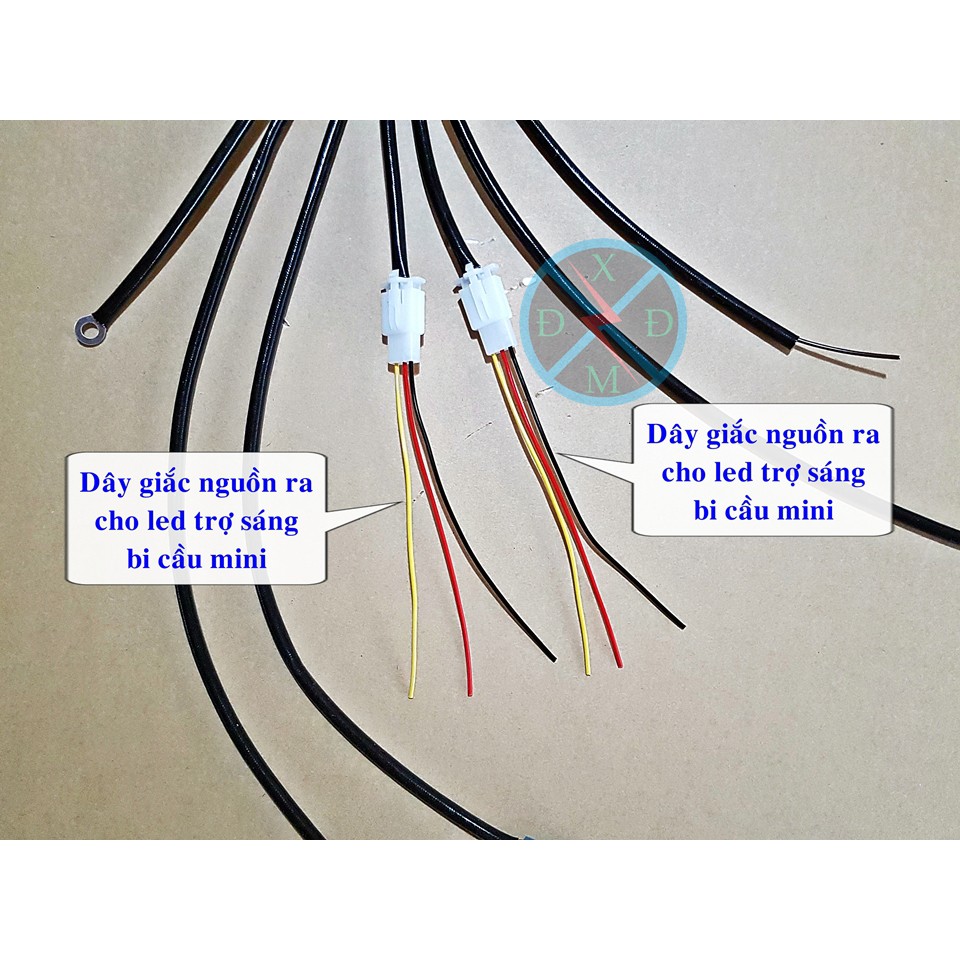

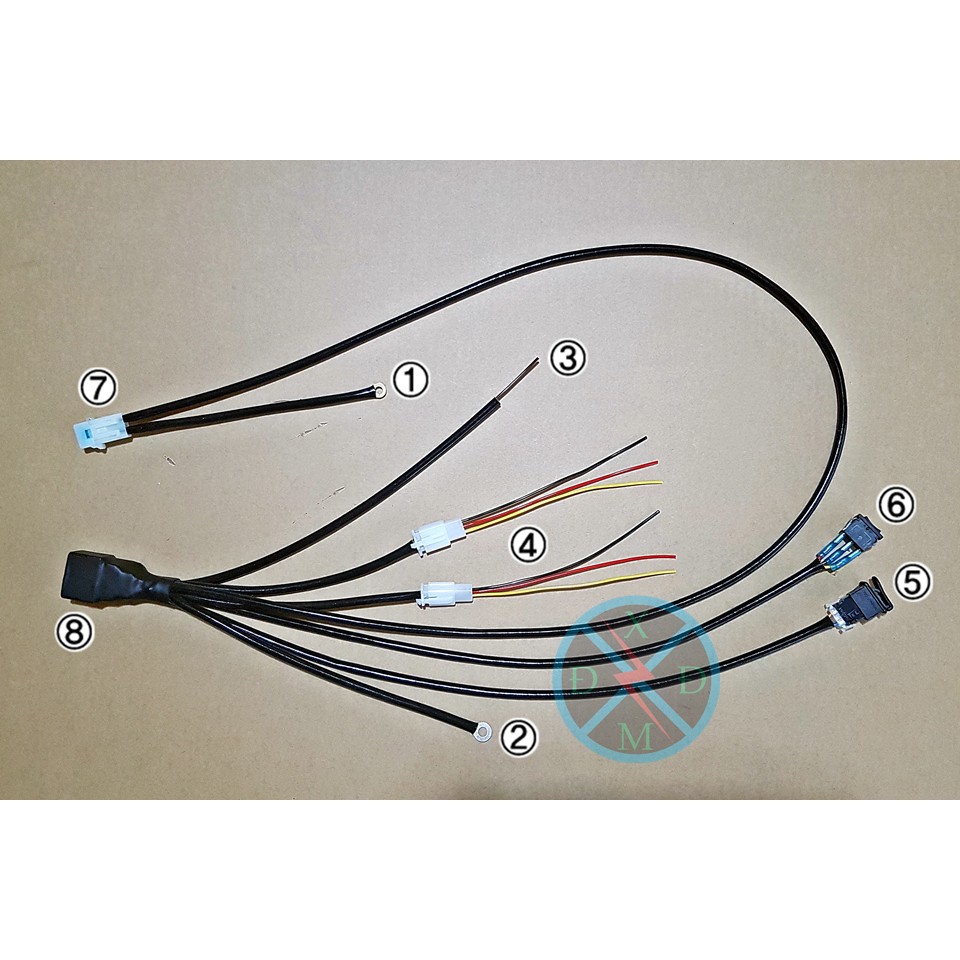

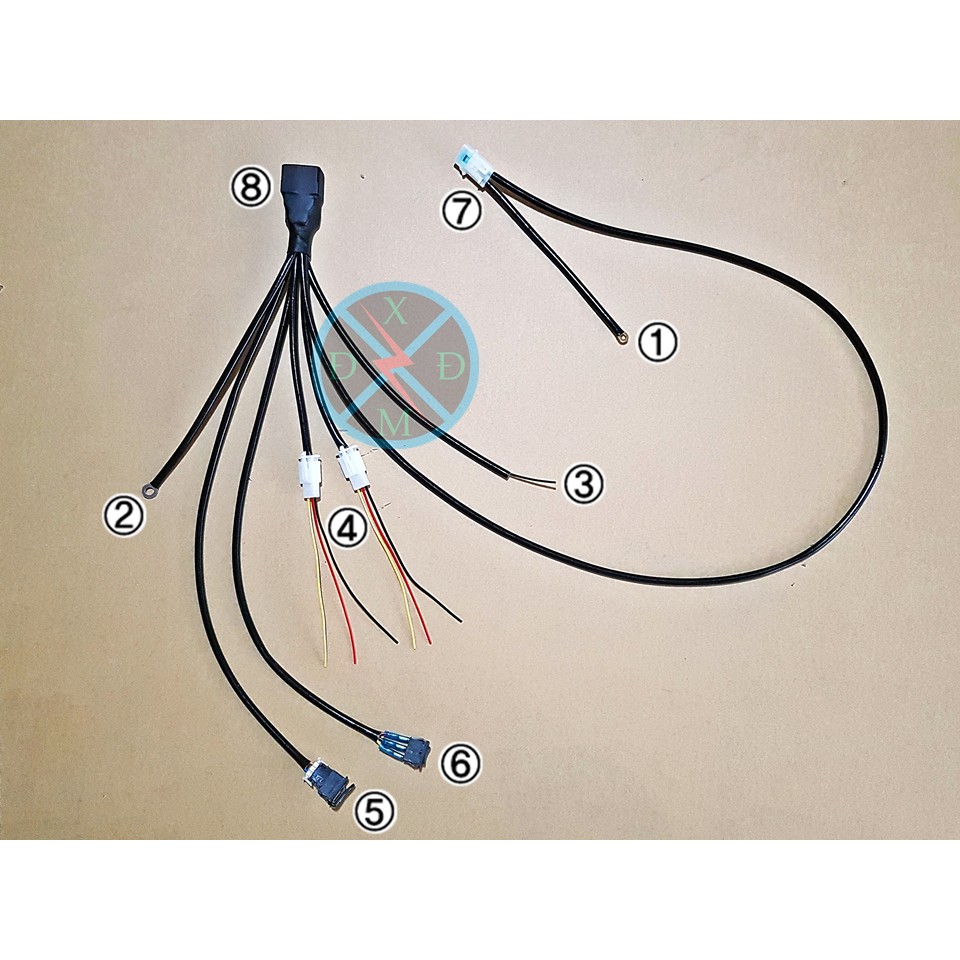

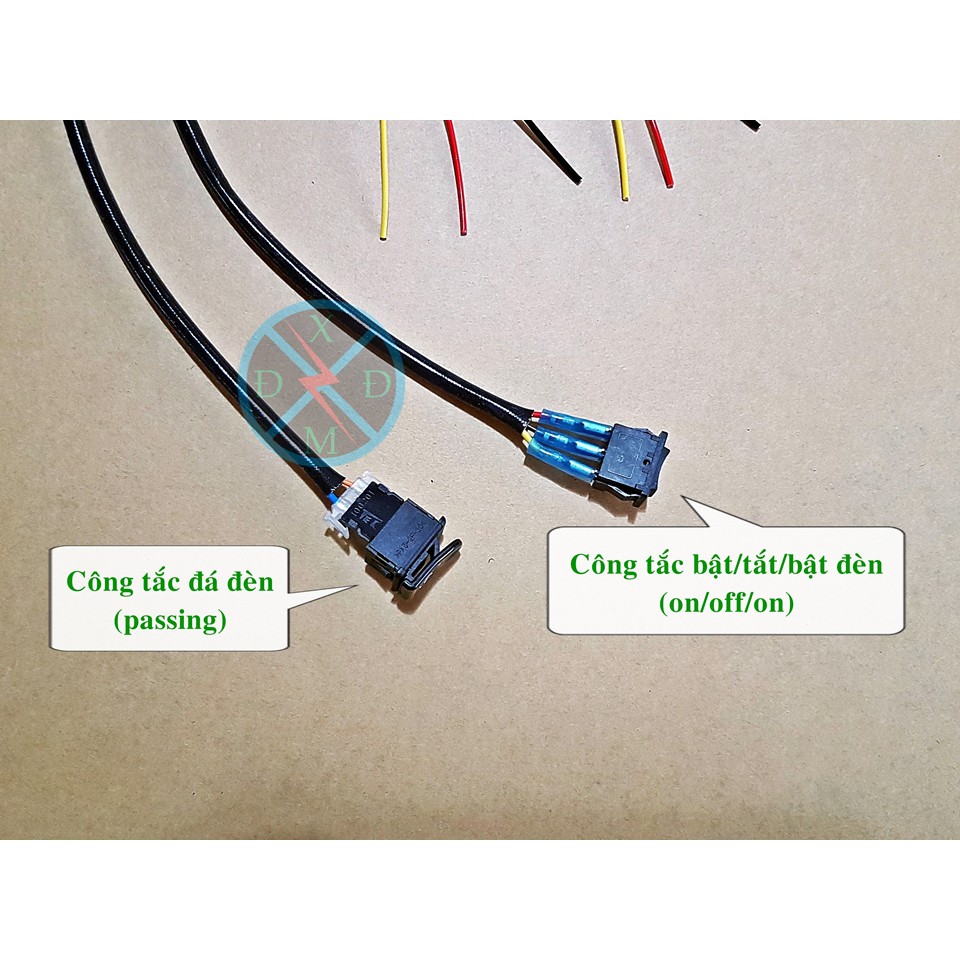

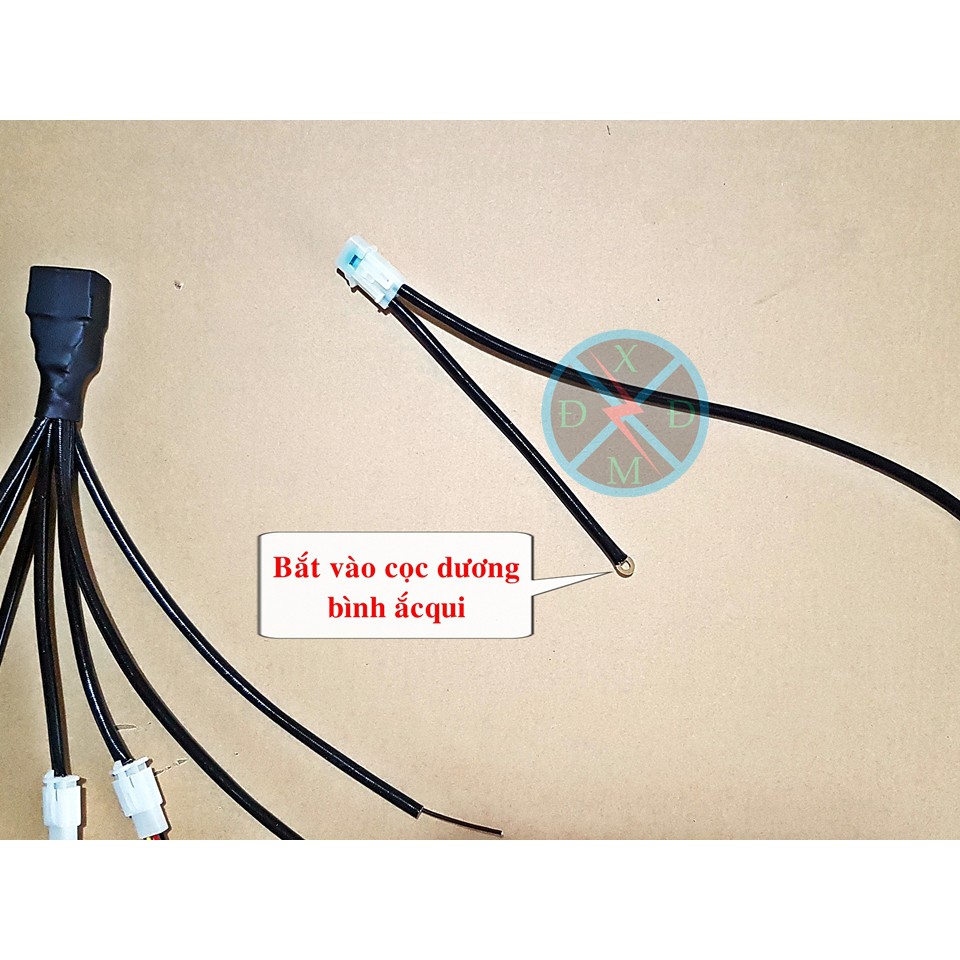

BỘ DÂY RƠLE CẦU CHÌ - PASSING - ON/OFF/ON - ĐÈN TRỢ SÁNG BI CẦU LED MINI -------------------------------------- Lưu ý: Mạch dùng chung cho Bi Led pha/cos như M10plus, Z20, X100... Công suất chịu tải: Cos khoảng 300w, Pha khoảng 300w (thoải mái cho AE lắp nhiều đèn trên 1 mạch) Chức năng: có 2 Kiểu hoạt động Kiểu 1: dành cho AE muốn passing chuyển màu Vàng khi đang bật đèn Trắng - Bật/Tắt/Bật đèn bi cầu mini trắng - vàng (ON/OFF/ON) - Đá nháy đèn passing sáng màu Vàng (PASSING) - Khi đang bật công tắc đèn sáng màu Trắng, nhấn Passing sẽ đổi qua màu Vàng (gọi là đảo màu) Kiểu 2: dành cho AE thích passing sáng màu Trắng - Bật/Tắt/Bật đèn bi cầu mini trắng - vàng (ON/OFF/ON) - Đá nháy đèn passing sáng màu Trắng (PASSING) Thực tế: 2 kiểu hoạt động vẫn cùng 1 loại mạch, AE có thể tự đổi 2 kiểu với nhau bằng cách khi lắp đặt thì đào chiều 2 dây dương đỏ/vàng của Đèn với 2 dây đỏ/vàng của Mạch là được nhé Mô tả thông tin các vị trí của bộ Mạch: - 1: nguồn dương trước ổ khóa - 2: mass sườn - 3: nguồn dương sau ổ khóa - 4 : cặp dây giắc nguồn ra cho đèn bi cầu mini - 5: công tắc đá đèn (passing) - 6: công tắc bật/tắ/bật đèn (on/off/on) - 7: hộp cầu chì bảo vệ quá tải - 8: Relay Lắp đặt theo ảnh hướng dẫn trên - 1: nguồn dương trước ổ khóa (bắt vào cọc dương màu đỏ trên bình ắcqui) - 2: mass sườn (bắt vào khung xe hoặc cọc âm bình ắcqui để lấy mát) - 3: nguồn dương sau ổ khóa (câu vào dây dương sau ổ khóa) - 4: nguồn đèn (đấu nối 3 dây nguồn ra đèn của Mạch với 3 dây nguồn của Đèn) Bảo hành: 12 tháng #dentrosang #machpassing3s #machpassing2s #machdentrosang #denbicaumini #ledbicaumini #denledsieusang #ledtrosang #z20 #m10plus #x100 #passingden #guongcauled
