Mạch tạo thời gian trễ relay NE555 12Vdc - Mở trễ

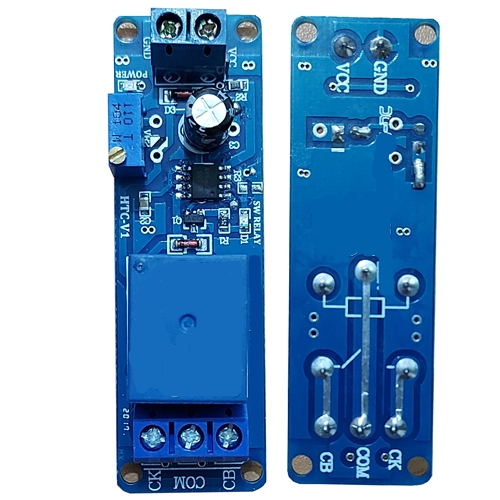

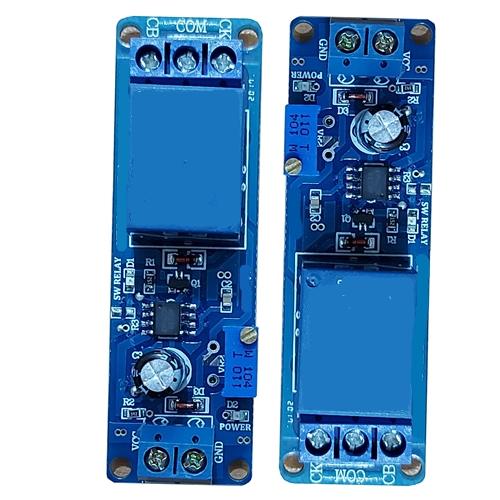

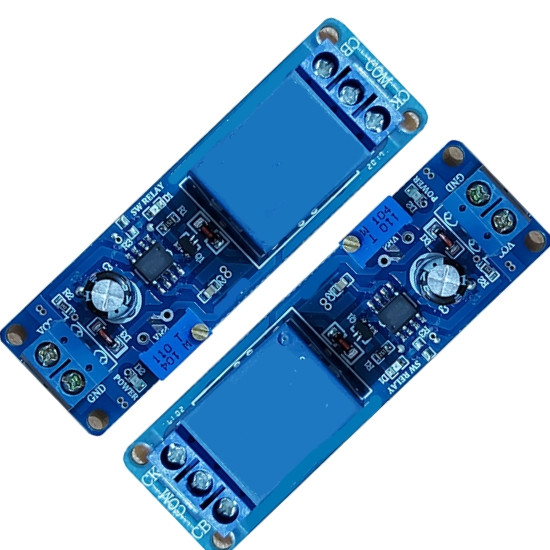

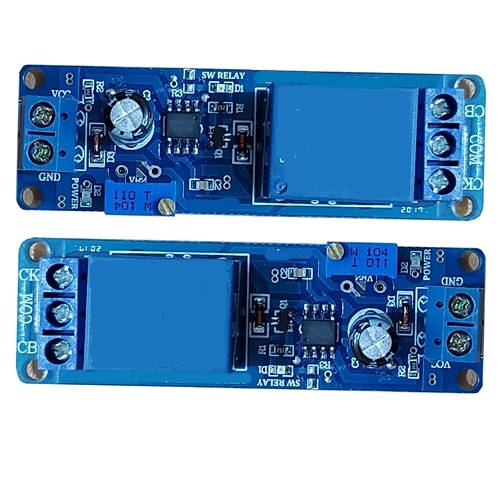

Mạch Relay Trễ IC 555 5V 12V sử dụng IC NE555 với thời gian trễ mặc định từ 0 - 10s được điều chỉnh bằng chiết áp. Ngõ ra của mạch là 3 chân của relay: chân chung(COM), thường đóng(NC), thường mở(NO) có thể điều khiển được tối đa điện áp 250VAC. Hoạt động Mạch tạo thời gian trễ relay NE555 - Mở trễ : Khi được cấp nguồn mạch sẽ đếm đến thời gian đã cài đặt, sau đó mạch sẽ mở (off) relay, mạch chỉ hoạt động lại và relay chỉ ngắt khi được khởi động lại nguồn cấp. Thông số kỹ thuật Mạch Relay Trễ IC 555 12V Chip sử dụng: 555Điện áp hoạt động: 12VDCNgõ ra relay: NC, COM, NOCông suất tải: tối đa 2000WĐiều chỉnh thời gian bằng chiếp áp: tối đa 10 giâyĐể tăng thêm thời gian trễ có thể tăng giá trị tụ điện C hoặc giá trị biến trởKích thước: 67 x 21 x 17mm -----Module Delay Timer NE555 Switch Relay HTC 12V có thể dễ dàng chuyển đổi thường ĐÓNG sang thường NGẮT bằng cách:-Thay đổi vị trí tụ và biến trở.-Nối Jump dương cho tụ hoặc biến trở.-Nối Jump âm cho tụ hoặc biến trở.Giá sản phẩm trên Tiki đã bao gồm thuế theo luật hiện hành. Bên cạnh đó, tuỳ vào loại sản phẩm, hình thức và địa chỉ giao hàng mà có thể phát sinh thêm chi phí khác như phí vận chuyển, phụ phí hàng cồng kềnh, thuế nhập khẩu (đối với đơn hàng giao từ nước ngoài có giá trị trên 1 triệu đồng).....
