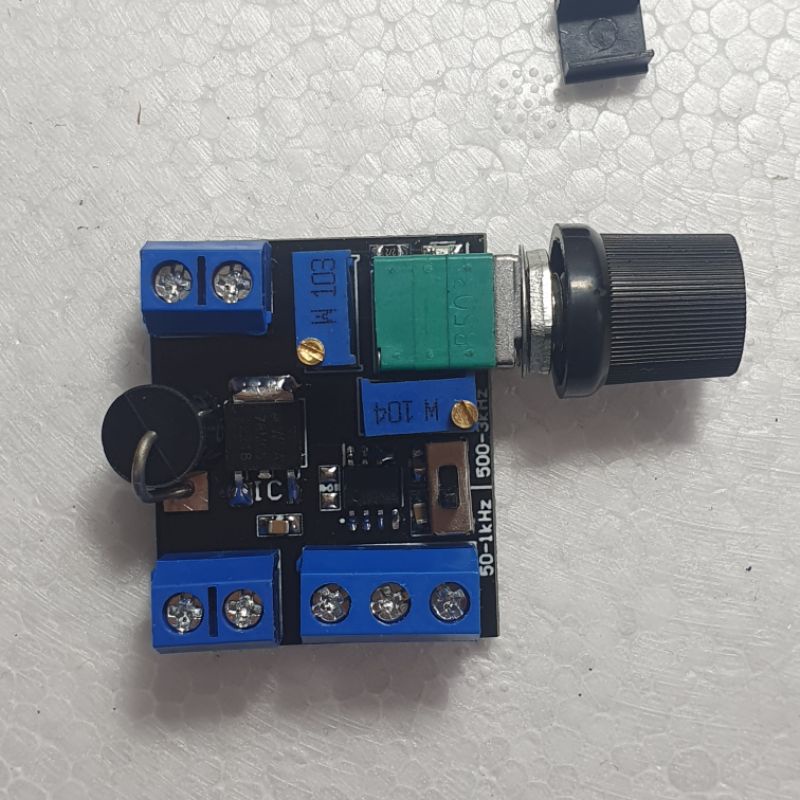

Mạch tạo xung CLOCK , điều khiển tốc độ động cơ không chổi than , motor BLDC , mạch tạo xung CLK

Chú ý : đây chỉ là mạch phát xung cho driver của motor BLDC xung CLK , không phải driver điều khiển động cơ Mạch xung Clock để điều tốc motor BLDC , motor không chổi than xung Clock . Tần số dao động của mạch 50-3000Hz có thể điều tốc motor xung clock Mạch có thể sự dụng cho các dòng motor chuyên quạt và motor tháo máy photo coppy Với motor chuyên quạt tần số điều tốc sẽ trong khoảng 50-1kHz ( tùy từng loại ) Motor photo tần số 500-1500Hz ( tùy từng loại motor) Mạch có biến trở tinh chỉnh "giới hạn tần số " và " điều chỉnh động rộng xung " , quý khách có thể dùng để dò sao cho phù hợp với loại motor của mình HDSD : + Chân VCC cấp nguồn dương cho mạch điện áp từ 6-26Vol + Chân GND cấp nguồn âm 0V + Chân MT + cấp điện áp dương cho motor + Chân MT - cấp điện áp âm cho motor + Chân CLK xuất xung clock cho motor + Chân 5V để cấp nguồn 5V cho một số motor cần nguồn 5V + Chân S/S là chân start/stop trên motor photo và là chân Break trên motor chuyên quạt Biến trở VR1 để giới hạn tần số xung ra , ví dụ motor cần xung dưới 600hz , quý khách cấp nguồn và xung đầy đủ cho motor sau đó vặn chiết áp lên vị trí max , vặn VR1 để dò xung cho đến khi motor quay mà tốc độ k tăng dc nữa Mọi thông tin chi tiết vui lòng liên hệ shop để giải đáp #machdieutoc #machphatxung #motorbldc #motorkhongchoithan #dieutocclk #machtaoxungclk #clock #clk
