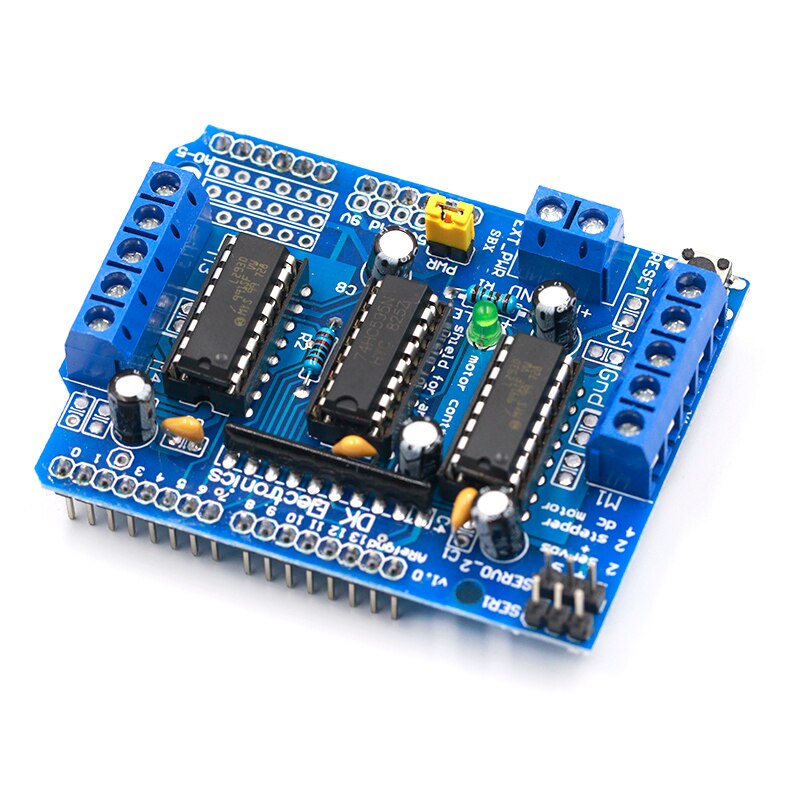

Module Điều Khiển Động Cơ Arduino motor shield L293D

ỨNG DỤNG: - Module Điều Khiển Động Cơ Arduino motor shield L293D: là một shield mở rộng cho các board arduino, dùng để điều khiển các loại động cơ DC , động cơ bước và động cơ servo. - Module được thiết kế nhỏ gọn, tương thích với nhiều board Arduino như: Arduino uno R3, Leonardo, Mega2560. Như vậy giúp các bạn nhanh chóng điều khiển được động cơ. - Các thành phần Module Điều Khiển Động Cơ L293D có thể điều khiển: + 2 Động cơ Servo + 4 Động cơ DC (M1, M2, M3, M4) theo các hướng khác nhau (mỗi motor có thể quay với 1 hướng tiến/lùi bất kì tùy theo người dùng) thông qua 4 cầu H của 2 IC L293D dòng 600mA (Cực đại 1.2A). + 2 Động cơ Bước loại đơn cực (unipolar) hoặc lưỡng cực (bipolar). THÔNG SỐ KỸ THUẬT: - Điện áp hoạt động: 5V-24V( khuyên dùng 12V) - Dòng chưa có tải: 10mA - Đầu ra: 4 đầu ra điều khiển 4 động cơ DC, Giắc cắm điều khiển 2 servo. Thành phần chính của Module Điều Khiển Động Cơ L293D: (hình 5) - Đầu cấp nguồn: - 4 đầu ra tương ứng 4 động cơ - Giắc cắm điều khiển 2 servo TÀI LIỆU: Hướng dẫn sử dụng: tham khảo trang arduino.vn: link http://arduino.vn/bai-viet/429-lam-du-xe-voi-module-dieu-khien-dong-co-l293d #Module #Điều #Khiển #Động #Cơ #L293D #motor #l293 #servo
