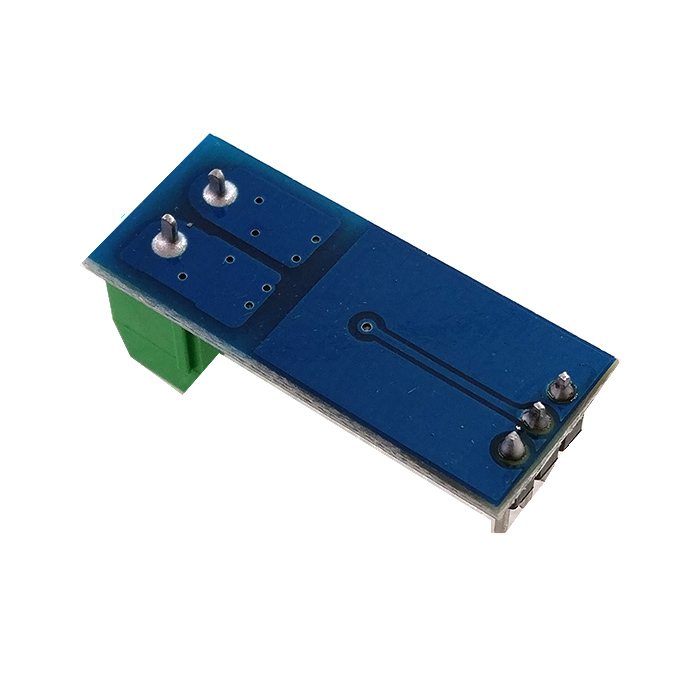

Module Đo Dòng ACS712

Module Đo Dòng ACS712 Như tên gọi, Module sử dụng IC ACS712 để đo dòng điện, có thể đo cả dòng AC và DC Module vô cùng nhỏ nhẹ và dễ dàng sử dụng IC ACS712 là IC cảm biến dòng điện dùng hiệu ứng Hall , ACS sẽ xuất Vout biến đổi tuyến tính với dòng cần đo Datasheet : ACS712 Thông số kĩ thuật Điện áp nuôi module : 5 VDC Độ nhạy đối với ACS 712-05B (5 Ampe): 180 – 190 mV/A ACS 712-20A (20 Ampe): 96 – 104 mV/A ACS 712-30A (30 Ampe): 64 – 68 mV/A Nhiệt độ hoạt động : - 40 đến 80 độ C Thời gian chuyển đổi : 5µs Điện áp đầu ra ổn định Hướng dẫn sử dụng Sơ đồ nối chân: Chân Arduino Chân module ACS712 5V -------> VCC GND -------> GND A0 -------> OUT Cổng kết nối 1 của ACS712 -------> Chân 1 của Motor Cổng kết nối 2 của ACS712 -------> Nguồn cấp điện dương Chân 2 của Motor -------> Chân âm của nguồn điện Giá sản phẩm trên Tiki đã bao gồm thuế theo luật hiện hành. Bên cạnh đó, tuỳ vào loại sản phẩm, hình thức và địa chỉ giao hàng mà có thể phát sinh thêm chi phí khác như phí vận chuyển, phụ phí hàng cồng kềnh, thuế nhập khẩu (đối với đơn hàng giao từ nước ngoài có giá trị trên 1 triệu đồng).....
