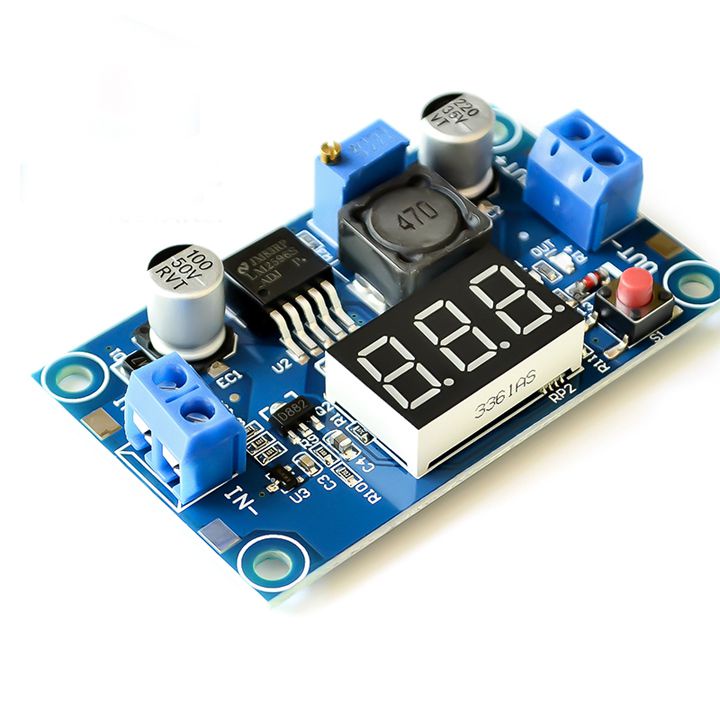

MODULE BUCK DC-DC LM2596-3A CÓ LED HIỂN THỊ

TỔNG QUAN Mạch giảm áp DC LM2596 3A nhỏ gọn có khả năng giảm áp từ 30V xuống 1.5V mà vẫn đạt hiệu suất cao (92%) . Thích hợp cho các ứng dụng chia nguồn, hạ áp, cấp cho các thiết bị như camera, motor, robot,… THÔNG SỐ KỸ THUẬT • Dùng IC LM2596 với tần số lên đến 150Khz. • Có nút nhấn chuyển chế độ hiển thị ngõ ra/vào. • Điện áp đầu vào: Từ 4~30VDC • Màn hình hiển thị: LED 7 thanh • Điện áp đầu ra: Điều chỉnh được trong khoảng 1.5~29VDC • Dòng ngõ ra tối đa là 3A. • Công suất : 15W • Kích thước: 66 x 35mm. ỨNG DỤNG • Làm mạch nguồn cấp nguồn DC cho các mạch điện tử • Cung cấp nguồn DC ổn định, công suất lớn, ngưỡng điện áp rộng phù hợp cho nhiều mạch điện khác nhau HƯỚNG DẪN SỬ DỤNG • Module có 2 đầu vào IN, OUT, 1 biến trở để chỉnh áp đầu ra. Khi cấp điện cho đầu vào (IN) thì người dùng vặn biến trở và dùng VOM để đo mức áp ở đầu ra (OUT) để đạt mức điện áp mà mình mong muốn. Điện áp đầu vào từ 4-35V, điện áp ra từ 1,25-30V, dòng Max 3A, có thể cấp nguồn sử dụng tốt cho raspberry và module sim… • Nếu bạn xoay biến trở mà thấy áp không đổi thì cứ xoay tiếp 10 vòng nữa hoặc xoay ngược lại. Vì mạch dùng biến trở tinh chỉnh nên số vòng xoay có thể lên đến 14 vòng. • Cấp nguồn điện ngược sai cực sẽ làm hỏng mạch • Không nên sử dụng ngõ ra tải là động cơ, nên sử dụng với các tải thuần trở.
