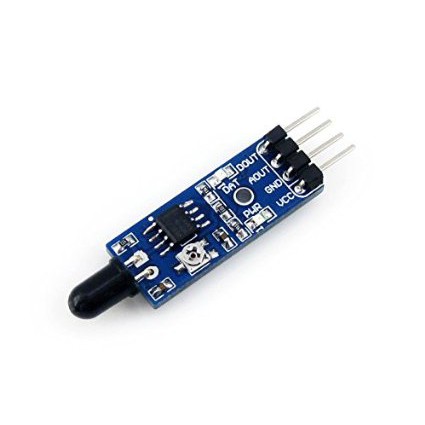

Module cảm biến ngọn lửa

1. Giới thiệu Mọi vật có nhiệt độ lớn hơn 0oK đều phát ra tia hồng ngoại nhưng ở các bước sóng khác nhau. Ở lửa thường phát ra tia hồng ngoại trong khoảng 760 – 1100 nm. Nên module cảm biến ngọn lửa dùng led hồng ngoại YG1006 để thu tín hiệu. 2. Thông tin sản phẩm Sử dụng cảm biến hồng ngoại YG1006 với tốc độ đáp ứng nhanh và độ nhạy cao để thu tín hiệu. Tầm hoạt động trong khoảng 80 cm, với góc quét 60o. Tích hợp IC LM393 để chuyển đổi ADC tạo ra 2 cổng output Analog và Digtal thuận tiện cho việc sử dụng. Sử dụng biến trở để điều chỉnh độ nhạy của cảm biến. 3. Thông số kỹ thuật Nguồn cấp 3.3 – 5VDC Dòng tiêu thụ 15mA Tín hiệu ra Digital 3.3 – 5VDC (tùy nguồn cấp) hoặc Analog Khoảng cách 80cm Góc quét 60o Kích thước 1.18 x 0.59 x 0.20 inch (3cm x 1.5cm x 0.5 cm) Trọng lượng 8 gam 4. Sơ đồ chân Module Arduino VCC 5v for Analog 3.3v for Digital GND GND OUT Digital hoặc Analog
