Module Relay 5VDC 1/2/4/8 Kênh High / Low

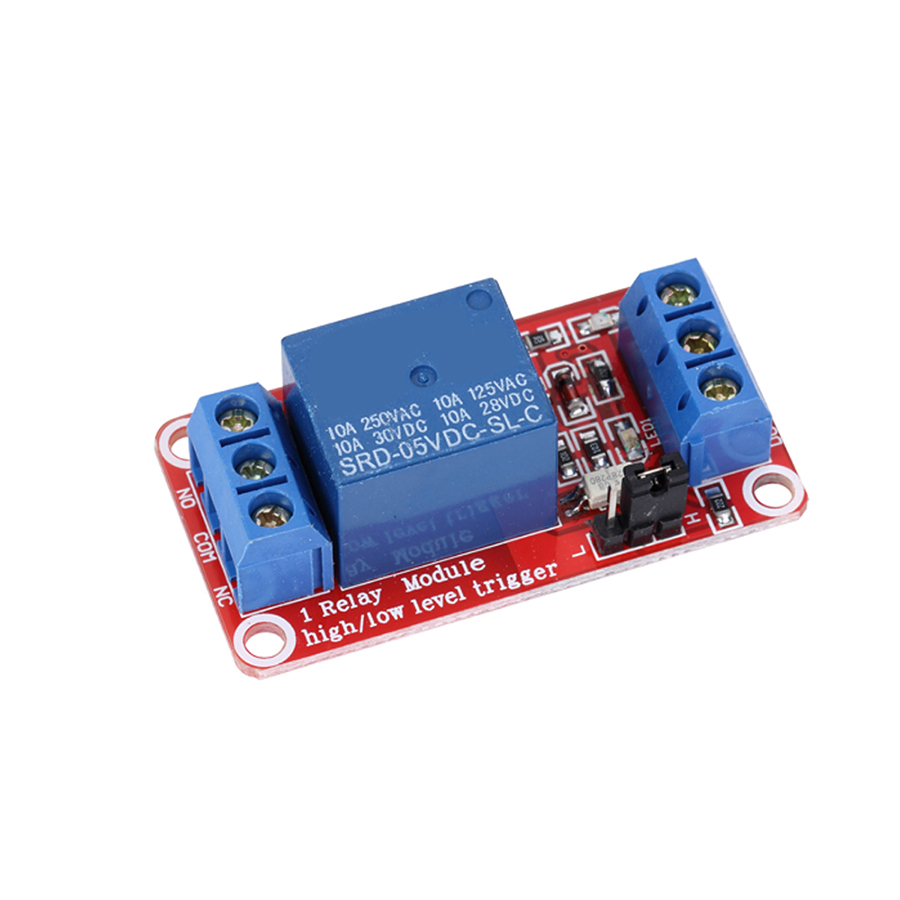

MODULE Relay 5VDC 1/2/4/8 Kênh High / Low -220V/10A Module relay bản chất là dùng relay để điều khiển đóng mở, dùng điện áp nhỏ để kích mở điện áp lớn. Module nhỏ nhẹ, tiện lợi , dễ sử dụng Ứng dụng: như một công tắc điện , dùng để điều khiển các thiết bị công suất lớn ( đèn, động cơ, ) Thông số kĩ thuật Cách đọc thông số trên relay: 10A - 250VAC: Cường độ dòng điện tối đa qua các tiếp điểm của rơ-le với hiệu điện thế <= 250V (AC) là 10A. 10A - 30VDC: Cường độ dòng điện tối đa qua các tiếp điểm của rơ-le với hiệu điện thế <= 30V (DC) là 10A. 10A - 125VAC: Cường độ dòng điện tối đa qua các tiếp điểm của rơ-le với hiệu điện thế <= 125V (AC) là 10A. 10A - 28VDC: Cường độ dòng điện tối đa qua các tiếp điểm của rơ-le với hiệu điện thế <= 28V (DC) là 10A. SRD-05VDC-SL-C: Hiện điện thế kích tối ưu là 5V.T Nguồn đầu vào : 5 VDC Chân IN: kích mở relay Jump H/L level trigger: thiết lập mức điều khiển relay. Có 2 mức : HIGH / LOW. Đầu ra: COM: Tiếp điểm relay 220V 10A ( Lưu ý tiếp điểm , không phải điện áp ra) NO: chân thường mở NC: chân thường đóng Hình vẽ sau sẽ cho ta cái nhìn dễ hơn về 3 chân đầu ra: Hướng dẫn sử dụng: VD dùng tín hiệu hồng ngoại để điều khiển module relay 1 kênh - Cài đặt chế độ điều khiển relay ở mức thấp ( Low )Giá sản phẩm trên Tiki đã bao gồm thuế theo luật hiện hành. Bên cạnh đó, tuỳ vào loại sản phẩm, hình thức và địa chỉ giao hàng mà có thể phát sinh thêm chi phí khác như phí vận chuyển, phụ phí hàng cồng kềnh, thuế nhập khẩu (đối với đơn hàng giao từ nước ngoài có giá trị trên 1 triệu đồng).....
