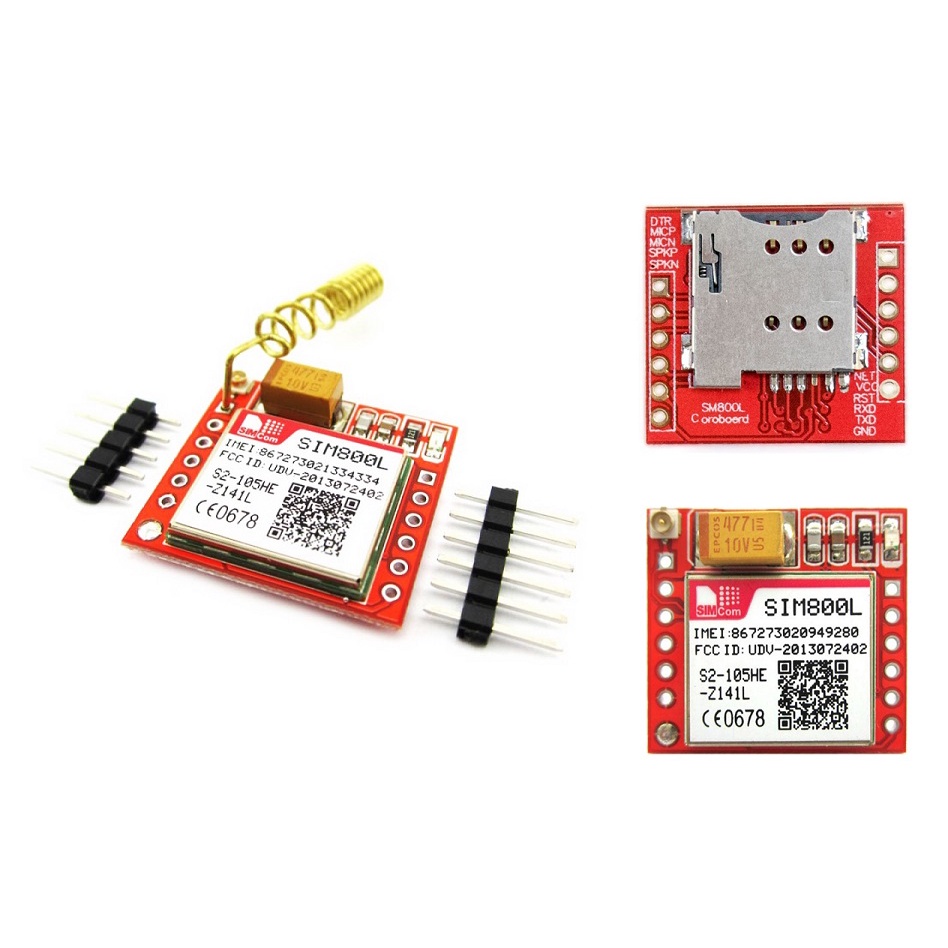

Module SIM800L sim 800l, mạch gsm, gprs, sms

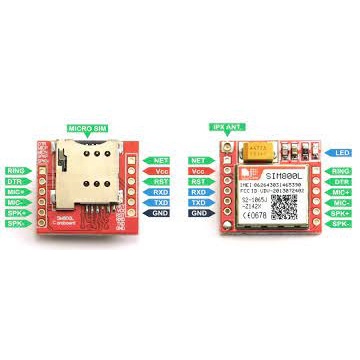

MÔ TẢ SẢN PHẨM: Mạch GSM GPRS SIM800L Mini giao tiếp với Vi điều kiển qua giao tiếp UART (lưu ý với Vi điều khiển sử dụng 5VDC cần mắc thêm mạch chuyển mức Logic hoặc trở phân áp sang 3.3VDC để tránh làm cháy mạch), thích hợp với các ứng dụng gọi điện nhắn tin SMS GSM, GPSR. THÔNG SỐ KỸ THUẬT: Nguồn cấp: 4.2VDC , có thể sử dụng với nguồn dòng thấp từ 500mAh trở lên (như cổng USB, nguồn từ Board Arduino). Nhưng khuyên các bạn nên dùng nguồn có dòng và áp đủ 4.2V-2A để đảm bảo mạch hoạt động ổn định. Bạn có thể mua mạch giảm áp tại đây. Khe cắm SIM : MICROSIM Dòng khi ở chế độ chờ: 10 mA Dòng khi hoạt động: 100 mA đến 2A. Hỗ trợ 4 băng tần phổ biến. Kích thước: 25 mm x 22 cm. CHỨC NĂNG CÁC CHÂN: VCC: Nguồn vào 4.2V. TXD: Chân truyền Uart TX. RXD: Chân nhận Uart RX. DTR : Chân UART DTR, thường không xài. SPKP, SPKN: ngõ ra âm thanh, nối với loa để phát âm thanh (8 Ohm-0.87W). MICP, MICN: ngõ vao âm thanh, phải gắn thêm Micro để thu âm thanh. Reset: Chân khởi động lại Sim800L (thường không xài). RING : báo có cuộc gọi đến GND: Chân Mass, cấp 0V. DATASHEET: https://datasheetspdf.com/pdf/989664/SIMCom/SIM800L/1 ARDUINO CODE: #include SoftwareSerial Sim800l(10,11); void setup() { // put your setup code here, to run once: Serial.begin(9600); Sim800l.begin(9600); } void loop() { while(Sim800l.available()){ Serial.write(Sim800l.read()); } while(Serial.available()){ Sim800l.write(Serial.read()); } } _____________________________________________________________________ #sim800l #machgsm #modulegprs #modulesim800l
