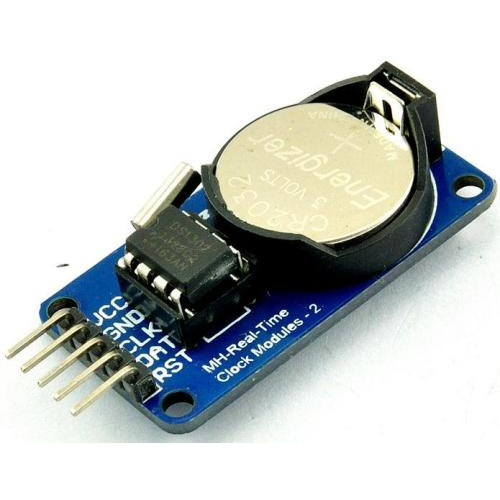

Module thời gian thực DS1302

Mô tả sản phầm : 1.Tính năng DS1302 là một mạch đồng hồ thời gian thực sử dụng chip DALLAS DS1302 chip đồng hồ, gồm có thời gian thực đồng hồ/lịch và 31 byte của RAM tĩnh, giao tiếp thông qua một giao diện nối tiếp đơn giản cho vi điều khiển. Mạch thời gian thực này cung cấp giây, phút, giờ, ngày, tuần, tháng, năm và các thông tin khác, số ngày mỗi tháng và bước nhảy ngày năm có thể được tự động điều chỉnh. Đồng hồ có thể thiết lập 24 hoặc 12 giờ định dạng AM / PM. Có thể giao tiếp với các loại chip thông dụng như AVR, Arduino PIC,… 2.Thông số kỹ thuật: Kích thước: 47 x 17 x 6 (L x W x H) Chip chính: DS1302 IC Điện áp làm việc: 3.3~ 5 VDC Phạm vi nhiệt độ chịu đựng được (độ C): 0 ~ 70 Chế độ I/O nối tiếp Sơ đồ chân: VCC → + 5V / 3.3V GND → GND CLK → P02 DAT → P01 RST → P00
