Trình Điều Khiển Động Cơ Kép TB6612 1A TB6612FNG Cho Arduino L298N

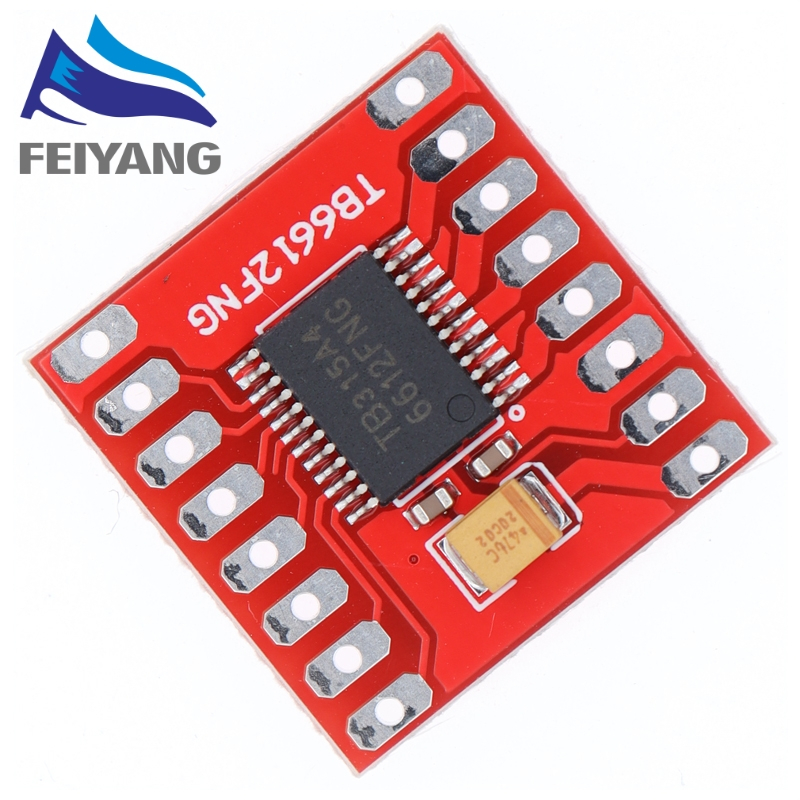

Mô tả: Trình điều khiển động cơ TB6612FNG có thể điều khiển tối đa hai động cơ DC ở dòng điện không đổi 1.2A (đỉnh 3.2A). Hai tín hiệu đầu vào (IN1 và IN2) có thể được sử dụng để điều khiển động cơ ở một trong bốn chế độ chức năng - CW, CCW, phanh ngắn và dừng. Hai đầu ra động cơ (a và B) có thể được điều khiển riêng biệt, tốc độ của mỗi động cơ được điều khiển thông qua tín hiệu đầu vào PWM với tần số lên đến 100kHz. Chốt STBY nên được kéo cao để đưa động cơ ra khỏi chế độ chờ. Điện áp cung cấp Logic (VCC) có thể nằm trong khoảng 2,7-5,5VDC, trong khi nguồn cung cấp động cơ (VM) được giới hạn ở điện áp tối đa là 15VDC. Dòng điện đầu ra được đánh giá lên đến 1,2A mỗi kênh (hoặc lên đến 3,2A cho một xung ngắn, đơn). Bo mạch đi kèm với tất cả các thành phần được cài đặt như hình minh họa. Các tụ điện tách rời được bao gồm trên cả hai đường cung cấp. Tất cả các chân của TB6612FNG đều được chia thành hai đầu cắm cao độ 0,1 "; các chân được sắp xếp sao cho các chân đầu vào ở một bên và các chân đầu ra ở bên kia. Các tính năng: · Điện áp cung cấp điện: VM = 15V tối đa, VCC = 2.7-5.5V · Dòng điện đầu ra: Iout = 1.2A (trung bình) / 3.2A (đỉnh) · Điều khiển ở chế độ chờ để tiết kiệm điện năng · Cw / CCW / chế độ điều khiển động cơ phanh / dừng ngắn · Tích hợp mạch ngắt nhiệt và mạch phát hiện điện áp thấp · Tất cả các chân của TB6612FNG bị đứt thành các chân cách nhau 0,1 " · Lọc tụ điện trên cả hai đường cung cấp
